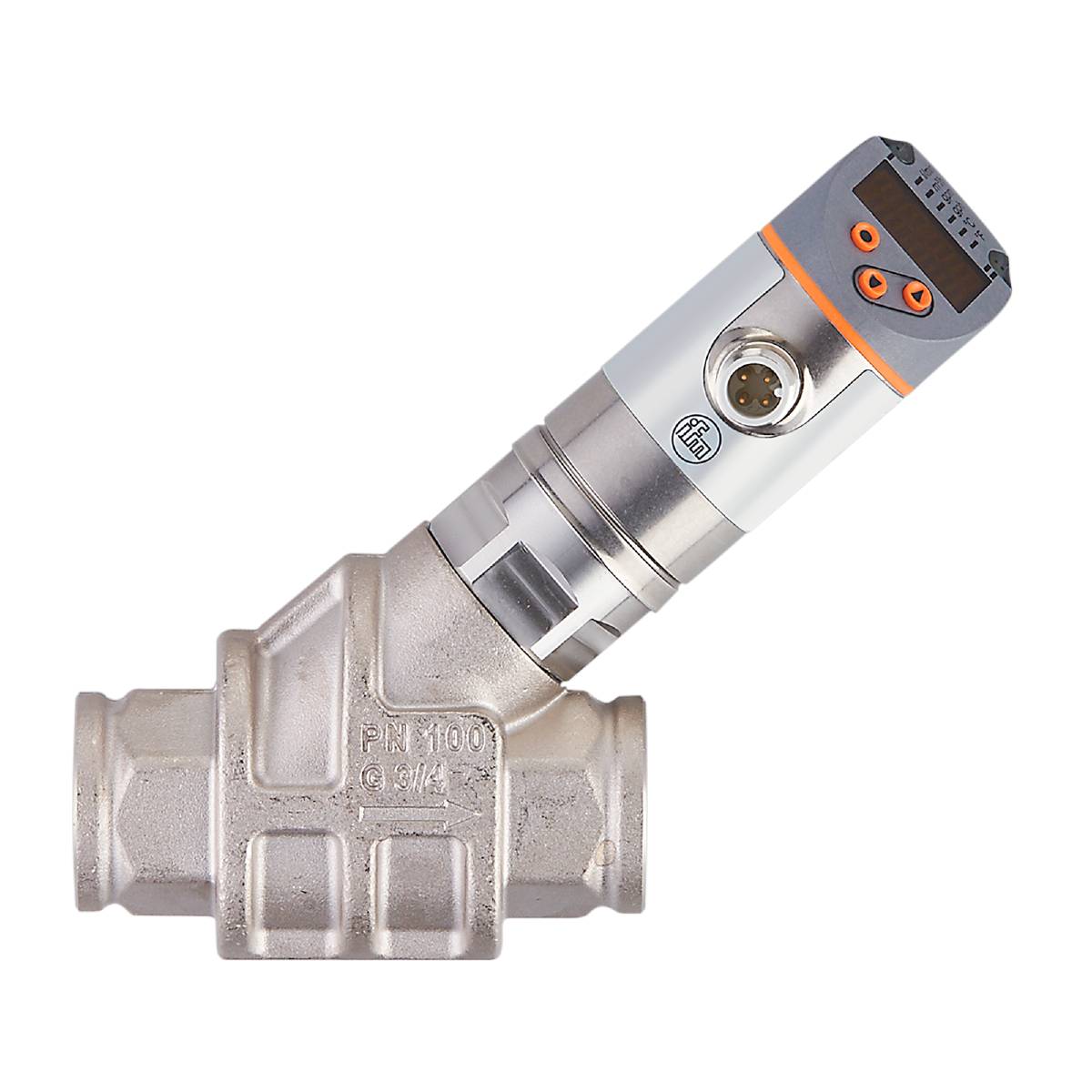

ifm Electronic SB2233 Mechatronische stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Mechatronische stromingssensor
Min. voedingsspanning
18 V/DC
Max. voedingsspanning
30 V/DC
Type
SB2233
Voedingsspanning
18 - 30 V/DC
Datasheet (PDF)
Aantal
Totaal (€ 433,88 / Stuk)
€ 433,88
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm SB2233 Mechatronische doorstroomsensor
- Voedingsspanning (bereik): 18 - 30 V/DC
Technische specificaties
- Analoge uitgang stroom [mA]: 4...20
- Aanspreekdynamiek T05 / T09 - temperatuurbewaking [s]: T09 = 120 (Q > 1 L/min)
- Reactietijd - stroombewaking [s]: 0,01
- Weergave: Weergave-eenheid: 6 x LED, groen; schakeltoestand: 2 x LED, geel; meetwaarden: Alfanumeriek display, rood/groen wisselaanduiding 4-cijferig; programmering: Alfanumeriek display, 4-cijferig
- Weergavebereik - temperatuurbewaking [°C]: -32...122
- Weergavebereik - temperatuurbewaking [°F]: -25,6...251,6
- Weergavebereik [gph]: 0...475,5
- Weergavebereik [gpm]: 0...7,93
- Weergavebereik [L/min]: 0...30
- Weergavebereik [m3/h]: 0...1,8
- Druksterkte [MPa]: 10
- IO-Link Revision: 1.1
- Stapgrootte - stroombewaking schakeluitgang[s]: 0,1
- Stapgrootte - stroombewaking analoge uitgang [s]: 0,1
- SDCI-NORM: IEC 61131-9 CKV
- Overdrachtstype IO-Link: COM2 (38,4 kBaud)
- Omgevingstemperatuur-1 [°C]: 0...60
- Resolutie [gph]: 0,1
- Resolutie [gpm]: 0,01
- Resolutie [L/min]: 0,01
- Resolutie [m3/h]: 0,001
- Resolutie - temperatuurbewaking [°C]: 0,1
- Resolutie - temperatuurbewaking [°F]: 0,1
- Uitgangsfunctie: Parametreerbaar
- Uitgangssignaal: Schakelsignaal; analoog signaal; frequentiesignaal; IO-Link
- Benodigde masterpoortklasse: A
- Stand-by vertragingstijd [s]: < 3
- Bijzondere eigenschap: Vergulde contacten
- Bedrijfsspanning [V]: 18...30 DC; (na SEL/PEL)
- Demping analoge uitgang DAA - Stroombewaking [s]: 0...5
- Demping proceswaarde DAP - stroombewaking [s]: 0...5
- Druksterkte [bar]: 100
- Drukapparatuurrichtlijn: Goede technische praktijk
- Frequentie op eindpunt FRP [Hz]: 10...10000
- Frequentie op eindpunt FRP - temperatuurbewaking [Hz]: 10...10000
- Frequentie van de uitgang [Hz]: 0...10000
- Frequentieeindpunt FEP [gph]: 26,5...396
- Frequentieeindpunt FEP [gpm]: 0,44...6,6
- Frequentieeindpunt FEP [L/min]: 1,66...25
- Frequentieeindpunt FEP [m3/h]: 0,1...1,5
- Frequentieeindpunt FEP - temperatuurbewaking [°C]: 12...100
- Frequentieeindpunt FEP - temperatuurbewaking [°F]: 53,6...212
- Frequentiestartpunt FSP - temperatuurbewaking [°C]: -10...78
- Frequentiestartpunt FSP - temperatuurbewaking [°F]: 14...172,4
- Nauwkeurigheid - temperatuurbewaking [K]: 3 (25 °C; Q > 1 L/min)
- Nauwkeurigheid (in het meetbereik) - energiebewaking: ± 5 % MEW; (Q > 1 L/min; 20...70 °C mediumtemperatuur)
- Totaal aantal uitgangen: 2
- Gewicht [g]: 995.500
- In stappen van - temperatuurbewaking [°C]: 0,1
- In stappen van - temperatuurbewaking [°F]: 0.2
- Communicatie-interface: IO-Link
- Kortsluitingsbeveiliging: ja
- Opslagtemperatuur [°C]: -15...80
- Max. Belasting [Ω]: 500
- max. Spanningsval schakeluitgang DC [V]: 2
- Media: Vloeibare media; oliën (viscositeit 46 mmm/s bij 40 °C)
- Mediumtemperatuur [°C]: -10...100
- Meetbereik [gph]: 8...396,5
- Meetbereik [gpm]: 0,13...6,6
- Meetbereik [L/min]: 0,5...25
- Meetbereik [m3/h]: 0,03...1,5
- Meetbereik - temperatuurbewaking [°C]: -10...100
- Meetbereik - temperatuurbewaking [°F]: 14...212
- Meetdynamiek: 1:50
- Min. Procescyclustijd [ms]: 3.2
- TTF: 145
- Parametermogelijkheden: Hysterese / ramen; NO / NC; schakellogica; stroom-/frequentieuitgang; demping schakel-/analoge uitgang; display draaibaar/uitschakelbaar; standaard maateenheid; kleur proceswaarde; kalibratiefactor
- Profielen: sensor: Procesdata variabele; Device Identification, Device Diagnosis
- Procesaansluiting: Schroefdraadaansluiting G 3/4 binnenschroefdraad
- Procesgegevens analoog: 2
- Procesgegevens binair: 2
- Terugschakelpunt RP [gph]: 0...393,5
- Terugschakelpunt RP [gpm]: 0...6,56
- Terugschakelpunt RP [L/min]: 0...24,84
- Terugschakelpunt RP [m3/h]: 0...1,49
- Terugschakelpunt RP - temperatuurbewaking [°C]: -10...99,3
- Terugschakelpunt RP - temperatuurbewaking [°F]: 14...210,8
- Schakelpunt SP [gph]: 2,5...396
- Schakelpunt SP [gpm]: 0,04...6,6
- Schakelpunt SP [L/min]: 0,16...25
- Schakelpunt SP [m3/h]: 0,01...1,5
- Schakelpunt SP - temperatuurbewaking [°C]: -9,3...100
- Schakelpunt SP - temperatuurbewaking [°F]: 15,2...212
- Schakelcycli mechanisch: 10 miljoen
- Stapgrootte [gph]: 0,5
- Stapgrootte [gpm]: 0,01
- Stapgrootte [Hz]: 10
- Stapgrootte [L/min]: 0,02
- Stapgrootte [m3/h]: 0,002
- Stapgrootte - temperatuurbewaking [Hz]: 10
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- SIO-modus: Ja
- Stekkerverbinding: Pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A; contacten: Verguld
- Stroomverbruik [mA]: < 50
- Stroombelastbaarheid per uitgang [mA]: 150; (200:...60 °C; omgevingstemperatuur; 250:...40 °C; omgevingstemperatuur)
- Temperatuurafwijking - temperatuurbewaking: 0,029 °C / K
- Bestand tegen overbelasting: Ja
- Bescherming tegen verkeerde polariteit: ja
- Materialen in contact met het medium: 1.4401 (roestvrij staal / 316); 1.4404 (roestvrij staal / 316L); messing (2.0371); messing chemisch vernikkeld; PPS; O-ring: FKM
- Herhalingsnauwkeurigheid - stroombewaking: ± 1% MEW
- Soortnaam
Mechatronische stromingssensor
- Type
SB2233
- Min. voedingsspanning
18 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
18 - 30 V/DC
- Kenmerken
LED-weergave
- Aansluiting
M12
- Response-tijd
0.01 s
- Uitgangen
Analoog (stroomsterkte)
- Materiaal
RVS
- Materiaaleigenschap
Roestvast
- Afdichtmateriaal
FKM
- Min. medium temperatuur
-10 °C
- Max. medium temperatuur
100 °C
- Operationele druk (max.)
100 bar
- Meetnauwkeurigheid ±
5 %
Analoog
- Gewicht
995.500 g
- Min. omgevingstemperatuur
0 °C
- Max. omgevingstemperatuur
60 °C
- Inhoud
1 stuk(s)
- Conform RoHS
Ja
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 3321131 ifm Electronic SB2233 Mechatronische stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3321131 ifm Electronic SB2233 Mechatronische stromingssensor Voedingsspanning (bereik): 18 - 30 V/DC 1 stuk(s)
Omschrijving
ifm SB2233 Mechatronische doorstroomsensor
