Afbeelding vergelijkbaar

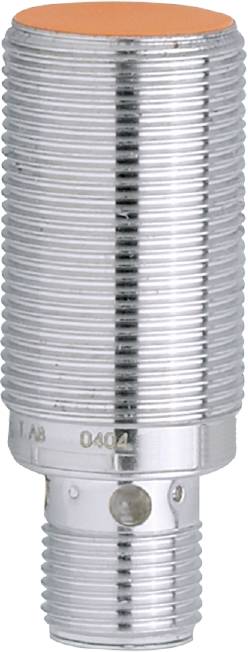

ifm Electronic Sensor Inductief NG501A NG501A M18 Vlak NAMUR (Ø x l) 18 mm x 46 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor
Contactsoort
1x NC
Schakelafstand (max.)
8 mm
Uitgangen
NAMUR
Uitvoering
Inductief
Datasheet (PDF)
Aantal
Totaal (€ 42,97 / Stuk)
€ 42,97
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm NG501A inductieve sensor
- Voor toepassingen in explosiegevaarlijke omgevingen
- Voor aansluiting op intrinsiek veilige stroomcircuits
- Goed zichtbare weergave van de schakeltoestand
- Robuuste metalen behuizing voor gebruik in ruwe industriële omgevingen
- Permanent leesbaar lasertypeplaatje
Technische specificaties
- Afmetingen [mm]: M18 x 1 / L = 46
- Aansluiting op schakelversterker: Ja
- Aansluitspanning DC [V]: 7,5...30; (bij toepassing buiten het ex-bereik)
- Weergave: Schakeltoestand: 4 x 90° LED, geel
- Werkafstand [mm]: 0...6,48
- Omgevingstemperatuur-1 [°C]: -20...70
- ATEX-apparaataanduiding: II 1G ex ia IIC T6 GA; II 1D ex ia IIIC T 90 °C DA
- Uitgangsfunctie: NC
- Permanente stroombelastbaarheid van de schakeluitgang DC [mA]: 30; (bij toepassing buiten het ex-bereik)
- Inbouwwijze: Inbouwbaar
- Elektrische uitvoering: NAMUR
- Behuizing: Schroefdraadvorm
- Gewicht [g]: 90.000
- Draadaanduiding: M18 x 1
- Hysterese: 1...15
- Correctiefactor (al): 0,4
- Correctiefactor (Cu): 0,3
- Correctiefactor (MS): 0,5
- Correctiefactor (V2A): 0,7
- Correctiefactor staal (St37): 1
- Max. Eigen inductiviteit [μH]: 190
- Max. Eigen capaciteit [NF]: 200
- TTF: 3387
- Nominale spanning DC [V]: 8,2; (1kΩ)
- Realschakelafstand SR [mm]: 8 ± 10 %
- Schakelafstand [mm]: 8
- Schakelfrequentie DC [Hz]: 400
- Schakelpuntdrift: -10...10
- Schakelversterker: Aansluiting op gecertificeerde intrinsiek veilige circuits met de hoogste waarden: U = 15 V / I = 50 mA / P = 120 mW
- Schok-/trillingsbelasting: 30 g (11 ms) / 10-55 Hz (1 mm)
- Beschermingsklasse IP 66; IP 67
- Veiligheidsklasse: II
- Stekkerverbinding: Stekker - pinlay-out: 0001 - stekkerverbinding: 1 x M12; codering: A
- Stroomverbruik [mA]: < 1; (vergrendelend; geleidend: > 2,1)
- Goedkeuring: BVS 04 ATEX E 091 X; IECEx BVS 06.0003
- Soortnaam
Sensor
- Type
NG501A
1x NC
- Schakelafstand (max.)
8 mm
- Uitgangen
NAMUR
- Materiaal (behuizing)
Metaal
- Uitvoering
Inductief
- Type inbouw
Vlak
- Grootte
M18
- Aansluiting
M12
- Kenmerken
LED-weergave
- Min. temperatuur
-20 °C
- Max. temperatuur
70 °C
46 mm
- Diameter
18 mm
- Afm.
(Ø x l) 18 mm x 46 mm
- Inhoud
1 stuk(s)
- Schakelfrequentie
400 Hz
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3316863 ifm Electronic Sensor Inductief NG501A NG501A M18 Vlak NAMUR (Ø x l) 18 mm x 46 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3316863 ifm Electronic Sensor Inductief NG501A NG501A M18 Vlak NAMUR (Ø x l) 18 mm x 46 mm
Omschrijving
ifm NG501A inductieve sensor
