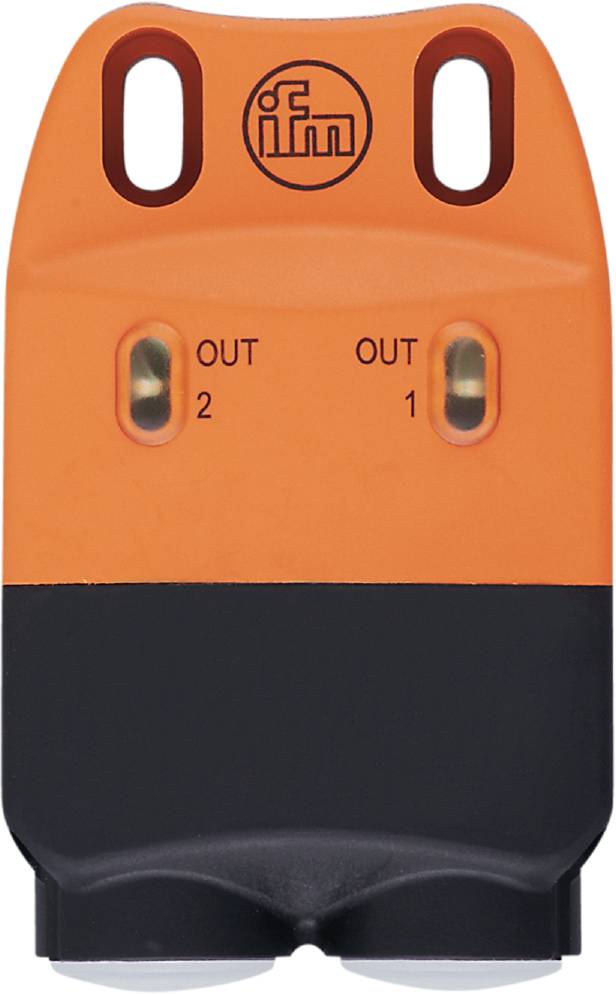

ifm Electronic Sensor Inductief NN504A NN504A Niet vlak NAMUR (l x b x h) 92 x 60 x 33 mm
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor
Max. voedingsspanning
8.2 V/DC
Contactsoort
2x NC
Schakelafstand (max.)
4 mm
Uitgangen
NAMUR
Datasheet (PDF)
Aantal
Totaal (€ 144,62 / Stuk)
€ 152,88
-5 %
€ 144,62
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
ifm N504A inductieve sensor
- Voor de bewaking van de stand van klepkleppen
- Voor betrouwbare feedback van de positie op zwenkaandrijvingen
- Voor aansluiting op intrinsiek veilige stroomcircuits
- Contactloos en zelfreinigend systeem
Technische specificaties
- Afmetingen [mm]: 33 x 60 x 92
- Actuatorschakeling: Aansluiting op gecertificeerde intrinsiek veilige circuits van magneetventielen met de hoogste waarden: U = 28 V / I = 250 mA / P = 750 mW (tot 40 °C) / P = 650 mW (tot 70 °C); (bij gebruik in gasatmosfeer (groep II) zijn de volgende maximumwaarden toegestaan: u = 28 V / P = 1,1 W; deze waarden mogen niet worden overschreden.)
- Aansluiting op schakelversterker: Ja
- Aansluitspanning DC [V]: 7,5...15; (bij toepassing buiten het ex-bereik)
- Weergave: Schakeltoestand: 2 x LED, geel
- Werkafstand [mm]: 0...3,25
- Omgevingstemperatuur-1 [°C]: -25...70
- ATEX-apparaataanduiding: II 1G ex ia IIB T4 GA ta: -25...70 °C; II 2G ex ia IIC T4 GB GB ta: -25...70 °C; II 1D ex ia IIIB T135 °C DA: -25...70 °C
- Uitgangsfunctie: 2 x NC
- Bedrijfsspanning [V]: 8,2 DC; (1 kΩ)
- Inbouwwijze: Niet vlak in te bouwen
- Elektrische uitvoering: NAMUR
- Behuizing: Rechthoekig
- Gewicht [g]: 183.000
- Hysterese: 1...15

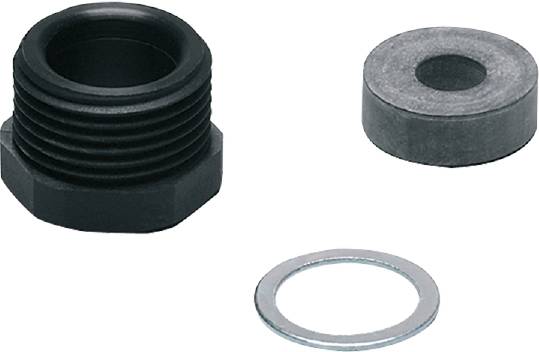

- Aanpasbare aansluiting / klemmen: Klemlijst in aansluitruimte:...2,5 mmm; kabelschroefverbinding: M20 x 1,5
- Correctiefactor (al): 0,4
- Correctiefactor (Cu): 0,3
- Correctiefactor (MS): 0,5
- Correctiefactor (V2A): 0,7
- Correctiefactor staal (St37): 1
- Max. Eigen inductiviteit [μH]: 130; (per intrinsiek veilige stroomkring)
- Max. Eigen capaciteit [NF]: 60; (per intrinsiek veilige stroomkring)
- TTF: 1257
- Keurmerk (speciale gevallen): CCC
- Realschakelafstand SR [mm]: 4 ± 10 %
- Schakelafstand [mm]: 4
- Schakelfrequentie DC [Hz]: 500
- Schakelpuntdrift: -10...10
- Schakelversterker: Aansluiting op gecertificeerde intrinsiek veilige circuits met de hoogste waarden: U = 15 V / I = 50 mA / P = 120 mW
- Beschermingsklasse IP 65; IP 67
- Beschermingsklasse: III
- Stroomverbruik [mA]: < 1; (vergrendelend; geleidend: > 2,1)
- Bestand tegen overbelasting: Ja
- GOEDKEURING: BVS 14 ATEX E 005 X; IECEX BVS 14.0005X
- Soortnaam
Sensor
- Type
NN504A
- Max. voedingsspanning
8.2 V/DC
- Voedingsspanning
8.2 V/DC (max)
2x NC
- Schakelafstand (max.)
4 mm
- Uitgangen
NAMUR
- Uitvoering
Inductief
- Type inbouw
Niet vlak
- Aansluiting
Klem
- Min. temperatuur
-25 °C
- Max. temperatuur
70 °C
92 mm
- Breedte
60 mm
- Hoogte
33 mm
- Afm.
(l x b x h) 92 x 60 x 33 mm
- Inhoud
1 stuk(s)
- Schakelfrequentie
500 Hz
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3319763 ifm Electronic Sensor Inductief NN504A NN504A Niet vlak NAMUR (l x b x h) 92 x 60 x 33 mm
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3319763 ifm Electronic Sensor Inductief NN504A NN504A Niet vlak NAMUR (l x b x h) 92 x 60 x 33 mm
Omschrijving
ifm N504A inductieve sensor
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
