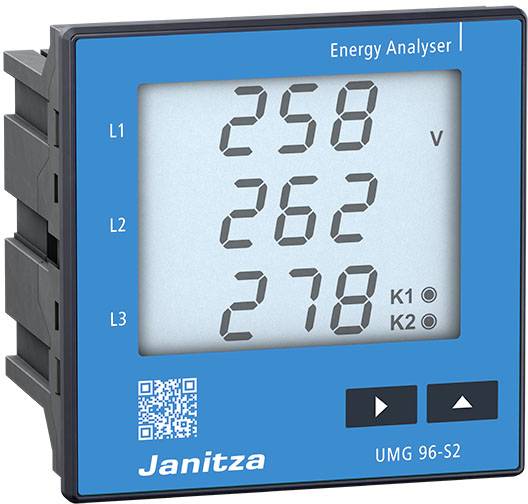

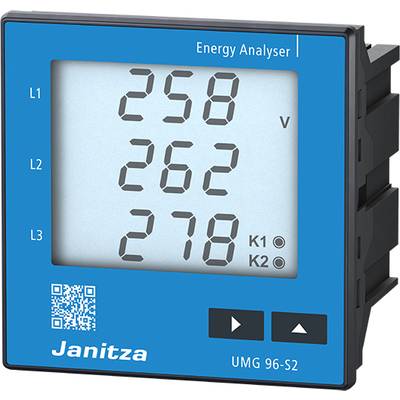

Janitza UMG 96-S2 Digitaal inbouwmeetapparaat
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
34 Stuk(s)
Aantal
Totaal (€ 210,74 / Stuk)
€ 210,74
excl. btw
Gratis verzending*
Highlights & Details

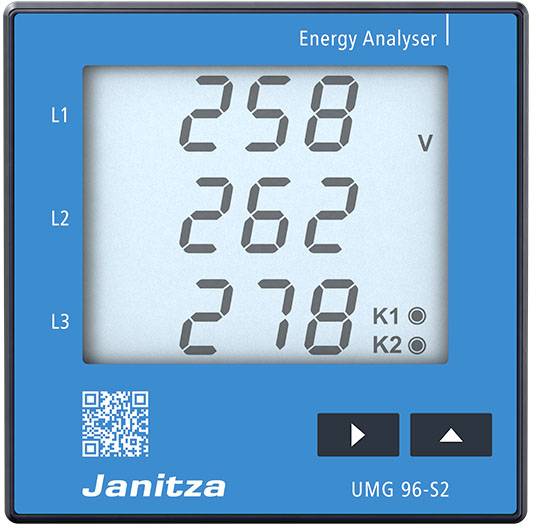

Energiemeter UMG 96-S2 met achtergrondverlichting
- Installatiecategorie: 300 V CAT III
- Meting binnen TN- en TT-netwerken
- Meting van harmonischen tot 15e
Technische specificaties
- Soortnaam
Digitaal inbouwmeetapparaat
- Meetfunctie
Stroom
Spanning DC
Spanning AC
- Meetbereik (min.)
0.5 mA
- Type
UMG 96-S2
- Meetbereik (max.)
6 A
- Display-technologie
LED
- Inbouwbreedte
97 mm
- Inbouwhoogte
96 mm
- Afm.
(l x b x h) 48 x 96 x 96 mm
- Gewicht
250 g
- Max. voedingsspanning
265 V
- Min. voedingsspanning
90 V
- Displayverlichting
Wit
- Inbouwdiepte
42 mm
- Kleur (specifiek)
Meerdere kleuren
- Meetcategorie
CAT III 300 V
- Breedte
96 mm
- Hoogte
96 mm
48 mm
- Interfaces
RS485
- Interfaces
Modbus RTU
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2269646 Janitza UMG 96-S2 Digitaal inbouwmeetapparaat
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2269646 Janitza UMG 96-S2 Digitaal inbouwmeetapparaat
Omschrijving
De nieuwe UMG 96-S2 is geschikt voor het meten en controleren van elektrische parameters en energieverbruikswaarden en voor het bewaken van spanningskwaliteitsparameters, zoals harmonischen. Toepasbaar in energieverdelingssystemen, bijvoorbeeld voor kostenplaatsbepaling en ook grenswaardebewaking. Verder kan het apparaat worden gebruikt als meetwaardegever voor de geleidingstechniek voor gebouwen of een PLC.
Uitvoering
- Voedingsspanning: 90 V - 265 V (50/60) Hz of 90 V - 250 V DC
- Inbouwapparaat frontpaneel, 96 x 96 x 48 mm (bxhxd)

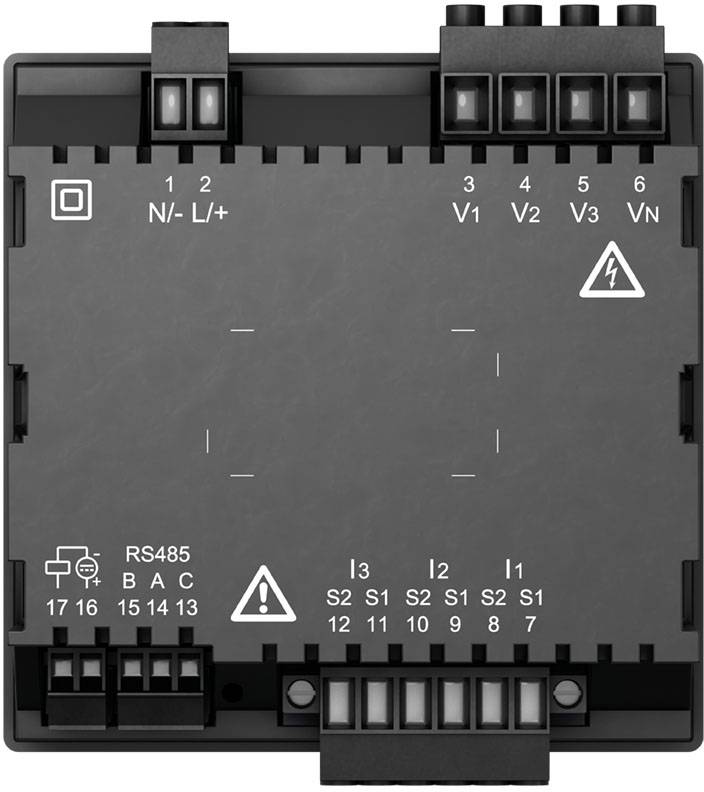

- 4 spanningsmeetingangen:
- Meetcategorie: 300 V CAT III
- Meting in 3-fasen 4-adersystemen tot 230 V / 400 V (+-10%) conform IEC
- 3 stroommeetingangen:
- Meetcategorie: 300 V CAT II
- Nominale stroom 5A / 1A instelbaar
- Stroommeetbereik: 0,5 mA - 6 A
- Resolutie: 1 mA
- Randapparatuur:
- 1x impulsuitgang
- 1x RS485 (Modbus RTU)
Omvang van de levering
- UMG 96-S2
- Installatiehandleiding
- Bevestigingsklemmen (voorgemonteerd)
- RS485 afsluitweerstand 120 Ω
