Joy-it UPD1M3A USB-C-kabel 1 m Zwart

EAN:
Fabrikantnummer:
Artikelnummer:

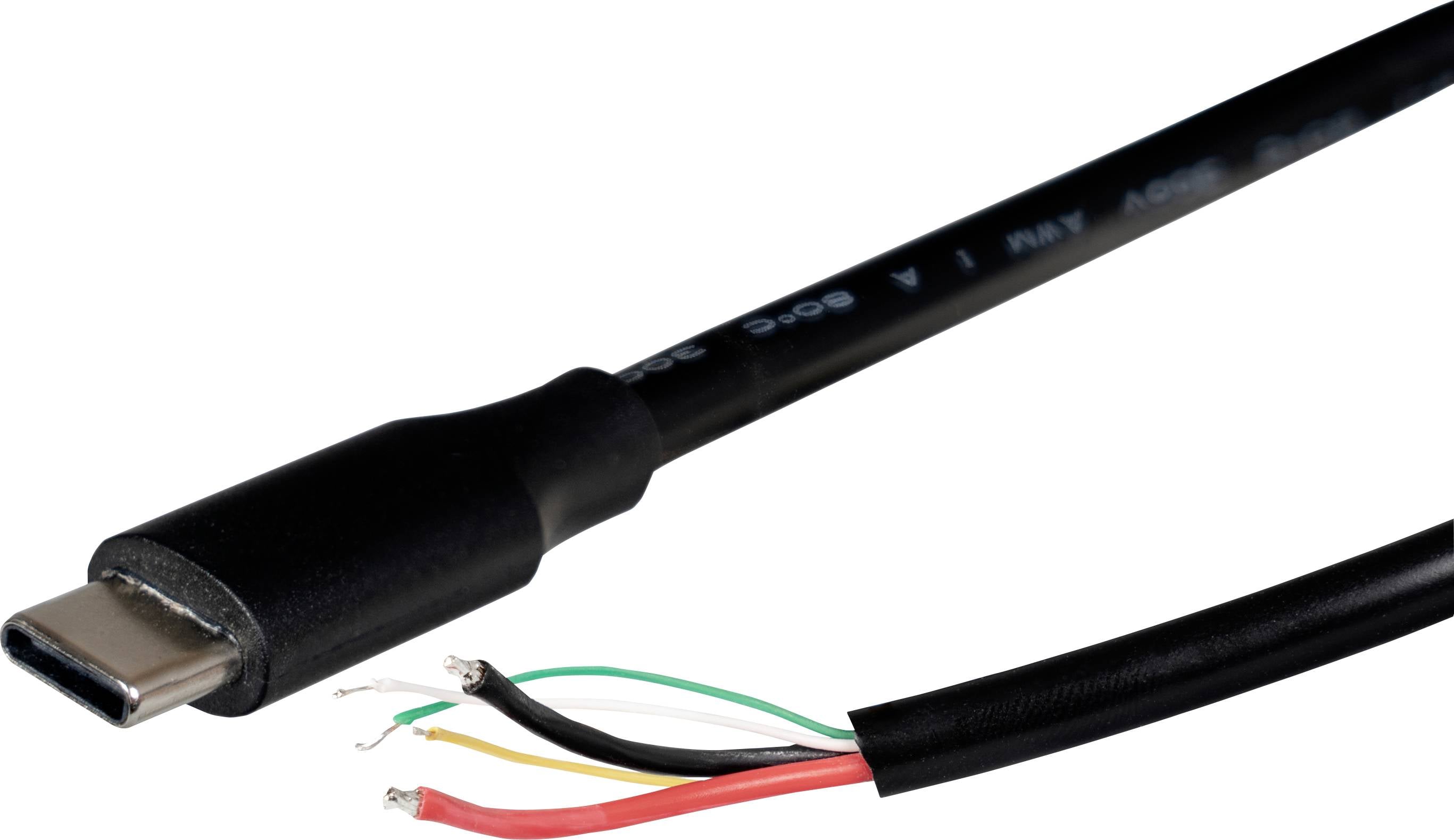

USB-C-kabel met gestript uiteinde dat rode, zwarte, groene en witte draden blootlegt voor bedrading of reparatie.
Datasheet (PDF)
Onbekende levertijd
Aantal
Totaal (€ 3,96 / Stuk)
€ 3,96
Levering van goederen binnen overige EU landen (0% btw) excl. btw
excl. € 6,60
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Incl. 14 dagen retourrecht
Juridisch probleem melden

Highlights & Details

USB-C PD-kabel met draden (stroom en PD), 1 m, max. 3 A / 60 W / 20 V

  • Compatibel met USB-C PD
  • Afzonderlijke CC1- & D-draden voor PD-communicatie
  • Open, vertinde aansluituiteinden voor individuele schakeling
  • Ondersteunt spanningen tot 20 V.
  • Royale kabeldoorsnede voor minimale spanningsverliezen
  • Tot 3 A resp. 60 W vermogen

Technische specificaties

  • Diameter van de ladder: 16 AWG (1,31 mm²)
  • Max. stroomsterkte: 3A
  • Maximale spanning: 20V
  • Maximaal vermogen 60 W
  • Ondersteunde protocollen:
  • PD3.0 60 W PDO:6
  • Apple 5 V 2,4 A
  • BC1.2 DCP
  • AFC 9 V, 12 V.
  • FCP 5 V, 9 V, 12 V.
  • SCP 3,4 - 5,5 V @ 25 W.
  • QC2.0 5 V, 9 V, 12 V, 20 V.
  • QC3.0 20 V max.
  • QC4.0
  • QC4.0+
  • PE+1.1
  • PE+2.0
  • Kabelbezetting:
  • Rood: VBUS
  • Zwart: GND
  • Geel: CC1
  • Groen: D+
  • Wit: D-
Soortnaam

USB-C-kabel

Kabellengte

1 m

Kleur (specifiek)

Zwart

Inhoud

1 stuk(s)

Documenten en downloads

Datablad

Datablad 3828245 Joy-it UPD1M3A USB-C-kabel 1 m Zwart

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3828245 Joy-it UPD1M3A USB-C-kabel 1 m Zwart

Omschrijving

Deze USB-C Power-leveringskabel verbindt een krachtige voeding met bijzonder flexibele aansluitmogelijkheden. Naast de open lijnen voor voedingsspanning en massa zijn ook de voor USB-C PD & QC vereiste communicatielijnen beschikbaar. Hierdoor kan de kabel optimaal in afzonderlijke schakelingen, apparaten en ontwikkelingsprojecten worden geïntegreerd.

Via de heruitgevoerde PD-leidingen kan over de spanningseis worden onderhandeld tussen een geschikte USB-C-PD-stroombron en de aangesloten elektronica. In combinatie met een passende PD-besturing maakt de kabel het gebruik van verschillende spanningsniveaus mogelijk en is daarmee geschikt voor aanzienlijk meer toepassingen dan een gewone USB-stroomkabel.

De open, vertinde draden kunnen eenvoudig worden gesoldeerd of met klemmen, connectoren en eigen printplaten worden verbonden. Zo ontstaat een schone en aanpasbare oplossing voor prototypes, testopbouw, reparaties en de ontwikkeling van eigen USB-C-PD-apparaten.

Met een mogelijk transmissievermogen tot 60 W biedt de kabel voldoende reserves voor veeleisende toepassingen. Het is bedoeld voor ontwikkelaars, elektronica-enthousiastelingen en professionele gebruikers die USB-C Power Delivery snel en flexibel in hun projecten willen integreren.

De teksten voor dit artikel zijn automatisch vertaald.

Omvang van de levering

  • Kabel
