Name: Laserfuchs Kruislaser Kruis 0.75 mW
Brand: Laserfuchs
SKU: 2987516
Availability: BackOrder

Een kleine cilindrische laser-diodemodule met rode en zwarte kabels, geschikt voor eenvoudige optische toepassingen of doe-het-zelf projecten.

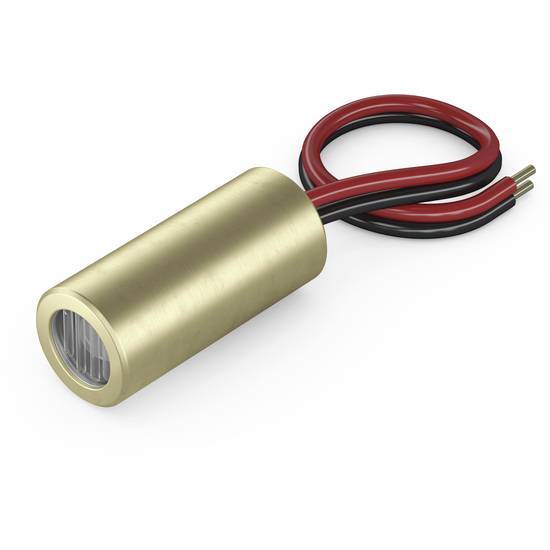

Een cilindrische gouden laser met twee geïsoleerde kabels, één rood en één zwart, verbonden aan het uiteinde van de behuizing.

'Cirkeldiagram van functionele tests' toont 6% systeemtests, 35% unit-tests, 30% integratietests, 15% interfacetests, 14% andere tests.

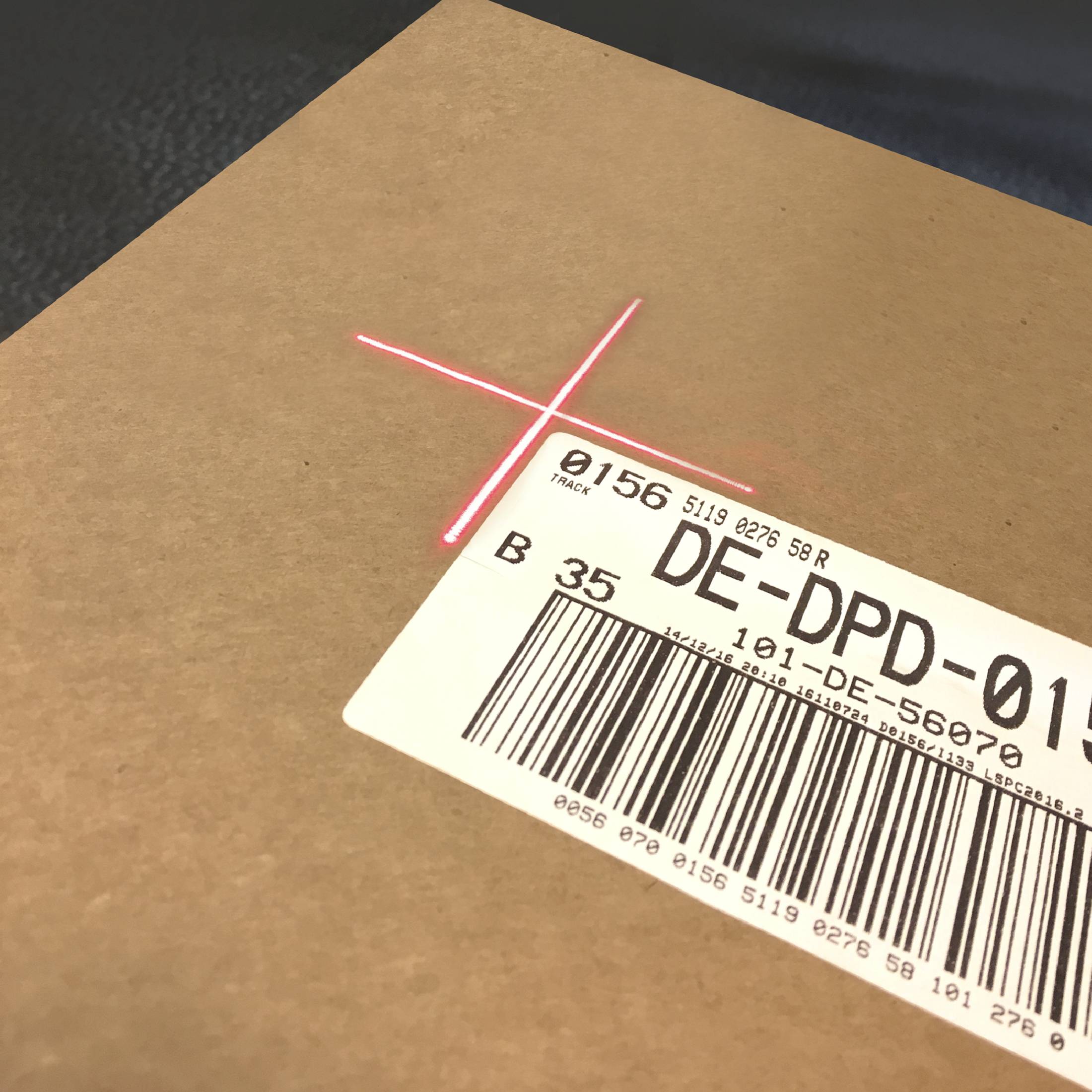

Een kartonnen doos met een barcode en het opschrift 'DE-DPD-0156'. Een rode laser schijnt op de barcode.

Technische tekening van een cirkel met twee diameter. De buitendiameter is 9 mm, de binnendiameter is 6 mm.

Schema van een elektrische component met een cilindrische behuizing van 20 mm lang en 9 mm in doorsnede. Drie kabels steken eruit.

Afbeelding van een cilindrische sensor met twee uitstekende kabels, weergegeven als een technische tekening.

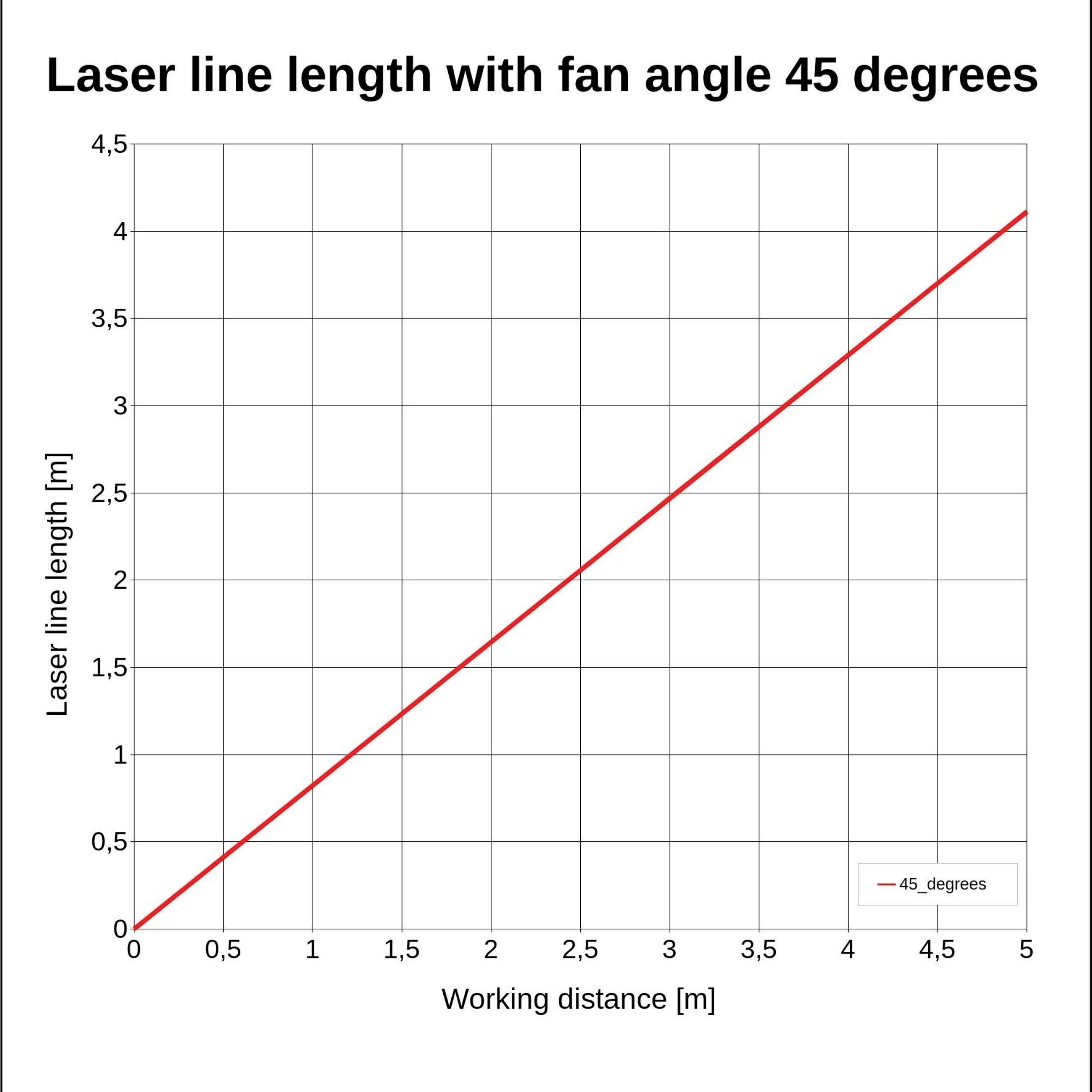

Grafiek toont 'Laserlijnlengte bij ventilatorhoek van 45 graden'. Y-as: Laserlengte [m], X-as: Werkafstand [m]. Lineaire stijging.

1/8

Soortnaam

Kruislaser

Stralingskenmerken

Kruis

Golflengte

650 nm

Vermogen

0.75 mW

Diameter

6 mm

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar ma. 16 nov.

56 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 33,99 / Stuk)

€ 33,99

incl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Kruislaser, rood, 650nm, 1mW, 45°, laserklasse 1, focus 0,1 m, 3-12V DC, 9 x 20 mm

Laserklasse: 1
Stralingskenmerken: Kruis

Extra services en acties

Technische specificaties

Materiaal: messing
Optisch vermogen: 0,75 mW
Levensduur: 3000 h
Werktemperatuur: -20 °C - 40 °C
Opslagtemperatuur: -40 °C - 80 °C.
Straalvorm: Kruis
Laserklasse: 1
Divergenz: H - 1,0 mrad
Openingshoek: 45 °
Werkafstand: 0.1 m
Optiek: Acryl lens
Lasertechnologie: Diode
Focus: fixed (100 mm)
Focus: fixed (100 mm)
Kabelkleur GND: zwart
Kabellengte: 100 mm
Kabeltype: 26AWG, 0,14mmm
Uittrekkingsdiameter optiek: 6 mm
Beschermlens: Ja
Beschermingsklasse: IP 54

Soortnaam: Kruislaser

Stralingskenmerken: Kruis

Focus-eigenschap: Fix focus 100 mm

Golflengte: 650 nm

: 0.75 mW

Diameter: 6 mm

: 20 mm

Laserklasse: 1

Openingshoek: 45°

Straaldivergentie: 1.0 mrad

Werkafstand: 0.1 m

Voedingsspanning: 3 V/DC

Voedingsstroom: 15 mA

Materiaal: Messing

Afm.: (Ø x l) 6 mm x 20 mm

Gewicht: 5.5 g

Conform RoHS: Ja

Breedte: 9 mm

Max. temperatuur: 40 °C

Min. temperatuur: -20 °C

Documenten en downloads

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2987516 Laserfuchs Kruislaser Kruis 0.75 mW

Informatie

Informatie 2987516 Laserfuchs Kruislaser Kruis 0.75 mW

Verklaring van Overeenstemming

Verklaring van Overeenstemming 2987516 Laserfuchs Kruislaser Kruis 0.75 mW

Uitvoering

Kruislaser, rood, 650nm, 1mW, 45°, laserklasse 1, focus 0,1m, 3-12V DC, 9x20mm
bij het type LFC650-1-12(9x20)45-F100-C100 gaat het om een laser voor de projectie van een rood laserkruis met 650 nm. De laser beschikt over een zeer compact model (9x20mm). De levensduur van de lasermodule is meer dan 3000 uur. De openingshoek van 45° genereert op een afstand van 0,1 m een laserkruis van 0,08 m lengte. Het stroomverbruik is met ca. 15 mA zeer gering, daarom kunnen zonder problemen 2 batterijen voor de stroomvoorziening worden gebruikt en de lasermodule kan mobiel worden gebruikt. Als voeding kunt u bijv. ons accupack met 2 x 1,5 volt batterijen (AA) gebruiken. Deze kruislaser wordt toegepast in bijv. nivelleerapparaten, lasermarkeringssystemen en voor de exacte positionering van voorwerpen. Typische toepassingsgebieden zijn low-cost toepassingen. Deze module valt onder laserklasse 1.
Afstraalkarakteristiek: Kruis, lijndikte 1mm@0,1m;
optisch vermogen: 1mW (laserklasse 1); focus 0,1m
compact model: 9x20mm; openingshoek: 45°; asafwijking: Tot 3,0°
de openingshoek (45°) produceert, bij een werkafstand van 0,1m, een laserlijnlengte van 0,08m.
Voor toepassingen in bijv. laserwaterweegschalen, lasermarkeringssystemen, robotica en het showgebied. Voeding 3 V tot 12 V. Voor de stroomvoorziening kunt u bijv. ons Picotronic accupack 3V gebruiken.
De teksten voor dit artikel zijn automatisch vertaald.

Omschrijving

Uitvoering

Kruislaser, rood, 650nm, 1mW, 45°, laserklasse 1, focus 0,1m, 3-12V DC, 9x20mm
bij het type LFC650-1-12(9x20)45-F100-C100 gaat het om een laser voor de projectie van een rood laserkruis met 650 nm. De laser beschikt over een zeer compact model (9x20mm). De levensduur van de lasermodule is meer dan 3000 uur. De openingshoek van 45° genereert op een afstand van 0,1 m een laserkruis van 0,08 m lengte. Het stroomverbruik is met ca. 15 mA zeer gering, daarom kunnen zonder problemen 2 batterijen voor de stroomvoorziening worden gebruikt en de lasermodule kan mobiel worden gebruikt. Als voeding kunt u bijv. ons accupack met 2 x 1,5 volt batterijen (AA) gebruiken. Deze kruislaser wordt toegepast in bijv. nivelleerapparaten, lasermarkeringssystemen en voor de exacte positionering van voorwerpen. Typische toepassingsgebieden zijn low-cost toepassingen. Deze module valt onder laserklasse 1.
Afstraalkarakteristiek: Kruis, lijndikte 1mm@0,1m;
optisch vermogen: 1mW (laserklasse 1); focus 0,1m
compact model: 9x20mm; openingshoek: 45°; asafwijking: Tot 3,0°
de openingshoek (45°) produceert, bij een werkafstand van 0,1m, een laserlijnlengte van 0,08m.
Voor toepassingen in bijv. laserwaterweegschalen, lasermarkeringssystemen, robotica en het showgebied. Voeding 3 V tot 12 V. Voor de stroomvoorziening kunt u bijv. ons Picotronic accupack 3V gebruiken.
