Name: MEAN WELL MFM-20-3.3 Schakelnetvoedingsmodule 3.3 V/DC 4.5 A 14.9 W
Brand: MEAN WELL
SKU: 2142588
Availability: InStock

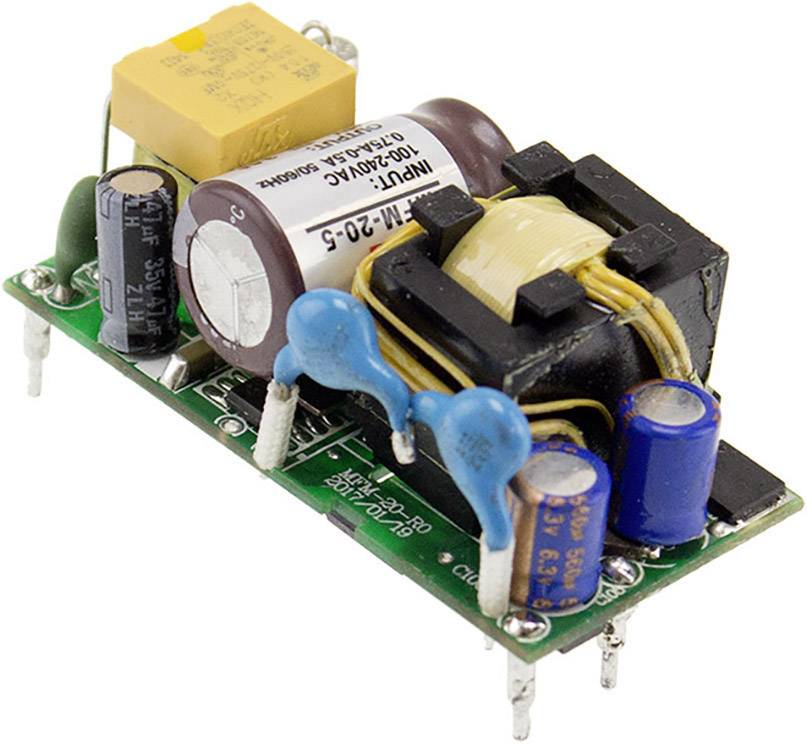

Een kleine elektronische printplaat met meerdere condensatoren, spoelen en weerstanden, kenmerkend voor voedingsmodules.

Datasheet (PDF)

Leverbaar vr. 16 okt.

10 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 12,39 / Stuk)

€ 12,39

excl. btw

Slechts 10 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Mean Well schakelnetvoedingen serie MFM-20 Medical open-frame (on board) single output vermogen: 20 W

Open constructie voor directe printplaatmontage
Universele ingang
Overbelastingsbeveiliging door uitschakelen, auto recovery
beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Isolatieklasse II
is conform EN60601-1
laag nullastvermogen

Technische specificaties

Soortnaam: Schakelnetvoedingsmodule

Ingangsspanning (max.): 264 V/AC

Uitgangsstroom (max.): 4.5 A

Uitgangsstroom (max.) afgerond: 4.5 A

Ingangsspanning (min.): 80 V/AC

Afm.: (l x b x h) 49 x 23.8 x 23 mm

Uitgangsspanning (max.): 3.3 V/DC

Aansluiting: Soldeerpennen

: 14.9 W

Aantal uitgangen: 1 x

Bouwvorm: Open

Gewicht: 28 g

Bijzonderheden: Uitgangsspanning regelbaar

Type: schakelende

Breedte: 23.8 mm

Hoogte: 23 mm

: 49 mm

Type: MFM-20-3.3

MTBF: 121000 h

Aantal ingangen: 1 x

PFC: Nee

Max. temperatuur: +85 °C

Min. temperatuur: -35 °C

Naleving & Certificeringen

Certified by EU Garan

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Vermogen

Aansluiting

Ingangsspanning (max.)

Uitgangsstroom (max.) afgerond

Uitgangsspanning (max.)

Ingangsspanning (min.)

MEAN WELL EPP-120S-12 Schakelnetvoedingsmodule 12 V/DC 9.5 A 114 W

Artikelnummer:2142594

Leverbaar wo. 14 okt.

3 Stuk(s)Conrad Electronic

114 W

Header voor nylon adereindhuls

264 V/AC

9.5 A

12 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

MEAN WELL EPP-120S-15 Schakelnetvoedingsmodule 15 V/DC 7.6 A 114 W

Artikelnummer:2142602

Leverbaar vr. 16 okt.

4 Stuk(s)Conrad Electronic

114 W

Header voor nylon adereindhuls

264 V/AC

7.6 A

15 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

MEAN WELL EPP-120S-24 Schakelnetvoedingsmodule 24 V/DC 5 A 120 W

Artikelnummer:2142615

Leverbaar wo. 14 okt.

9 Stuk(s)Conrad Electronic

120 W

Header voor nylon adereindhuls

264 V/AC

5 A

24 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

MEAN WELL EPP-120S-27 Schakelnetvoedingsmodule 27 V/DC 4.44 A 119.9 W

Artikelnummer:2142579

Leverbaar wo. 14 okt.

1 Stuk(s)Conrad Electronic

119.9 W

Header voor nylon adereindhuls

264 V/AC

4.44 A

27 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 30,57^*

MEAN WELL EPP-120S-48 Schakelnetvoedingsmodule 48 V/DC 2.5 A 120 W

Artikelnummer:2142597

Leverbaar wo. 14 okt.

22 Stuk(s)Conrad Electronic

120 W

Header voor nylon adereindhuls

264 V/AC

2.5 A

48 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 29,74^*

MEAN WELL EPP-500-12 Schakelnetvoedingsmodule 12 V/DC 41.6 A 499.2 W

Artikelnummer:2142614

Leverbaar wo. 14 okt.

2 Stuk(s)Conrad Electronic

499.2 W

Header voor nylon adereindhuls

264 V/AC

41.6 A

12 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 86,77^*

MEAN WELL EPP-500-15 Schakelnetvoedingsmodule 15 V/DC 33.3 A 499.5 W

Artikelnummer:2142590

Leverbaar wo. 14 okt.

2 Stuk(s)Conrad Electronic

499.5 W

Header voor nylon adereindhuls

264 V/AC

33.3 A

15 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

MEAN WELL EPP-500-18 Schakelnetvoedingsmodule 18 V/DC 27.8 A 500.4 W

Artikelnummer:2142575

Leverbaar vr. 16 okt.

10 Stuk(s)Conrad Electronic

500.4 W

Header voor nylon adereindhuls

264 V/AC

27.8 A

18 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

MEAN WELL EPP-500-24 Schakelnetvoedingsmodule 24 V/DC 20.8 A 499.2 W

Artikelnummer:2142572

Leverbaar vr. 16 okt.

3 Stuk(s)Conrad Electronic

499.2 W

Header voor nylon adereindhuls

264 V/AC

20.8 A

24 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

MEAN WELL EPP-500-36 Schakelnetvoedingsmodule 36 V/DC 13.9 A 500.4 W

Artikelnummer:2142599

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

500.4 W

Header voor nylon adereindhuls

264 V/AC

13.9 A

36 V/DC

80 V/AC

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Documenten en downloads

Datablad

Datablad 2142588 MEAN WELL MFM-20-3.3 Schakelnetvoedingsmodule 3.3 V/DC 4.5 A 14.9 W

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2142588 MEAN WELL MFM-20-3.3 Schakelnetvoedingsmodule 3.3 V/DC 4.5 A 14.9 W

Garantievoorwaarden

Garantievoorwaarden 2142588 MEAN WELL MFM-20-3.3 Schakelnetvoedingsmodule 3.3 V/DC 4.5 A 14.9 W

Omschrijving

Mean Well stelt een nieuwe netvoedingserie met hoge vermogensdichtheid voor: het on-board-type uit de serie MFM. In vergelijking met het formaat van de laatste generatie, PM en NFM, is de grootte van de nieuwe serie slechts een derde, maar heeft een breder bereik van de bedrijfstemperatuur, een hoger rendement en een lager nullastvermogen. Het design van deze serie voldoet aan de richtlijnen van de IEC EN 60601-1, 3e Versie en ANSI/AAMI ES60601-1, voldoet aan de eisen van 2 x MOPP en heeft een geringe lekstroom (kleiner dan 80 μA). Het apparaat is goedgekeurd voor medische apparaten van niveau BF met direct contact met de patiënt. Geschikte toepassingen zijn onder meer medische testapparatuur, draagbare medische apparaten en medische apparatuur, waarbij een extreem laag stand-by-energieverbruik nodig is.

Uitvoering

Open constructie voor directe printplaatmontage
Universele ingang
Overbelastingsbeveiliging door uitschakelen, auto recovery
beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Isolatieklasse II
is conform EN60601-1
laag nullastvermogen

Omschrijving

Uitvoering

Open constructie voor directe printplaatmontage
Universele ingang
Overbelastingsbeveiliging door uitschakelen, auto recovery
beschermd tegen kortsluiting, overbelasting, te hoge spanning, te hoge temperatuur
Isolatieklasse II
is conform EN60601-1
laag nullastvermogen
