Name: MERZ M-EV 32/21-6/G/X Verdeelkast MZB9075 400 V 32 A
Brand: MERZ
SKU: 3521765

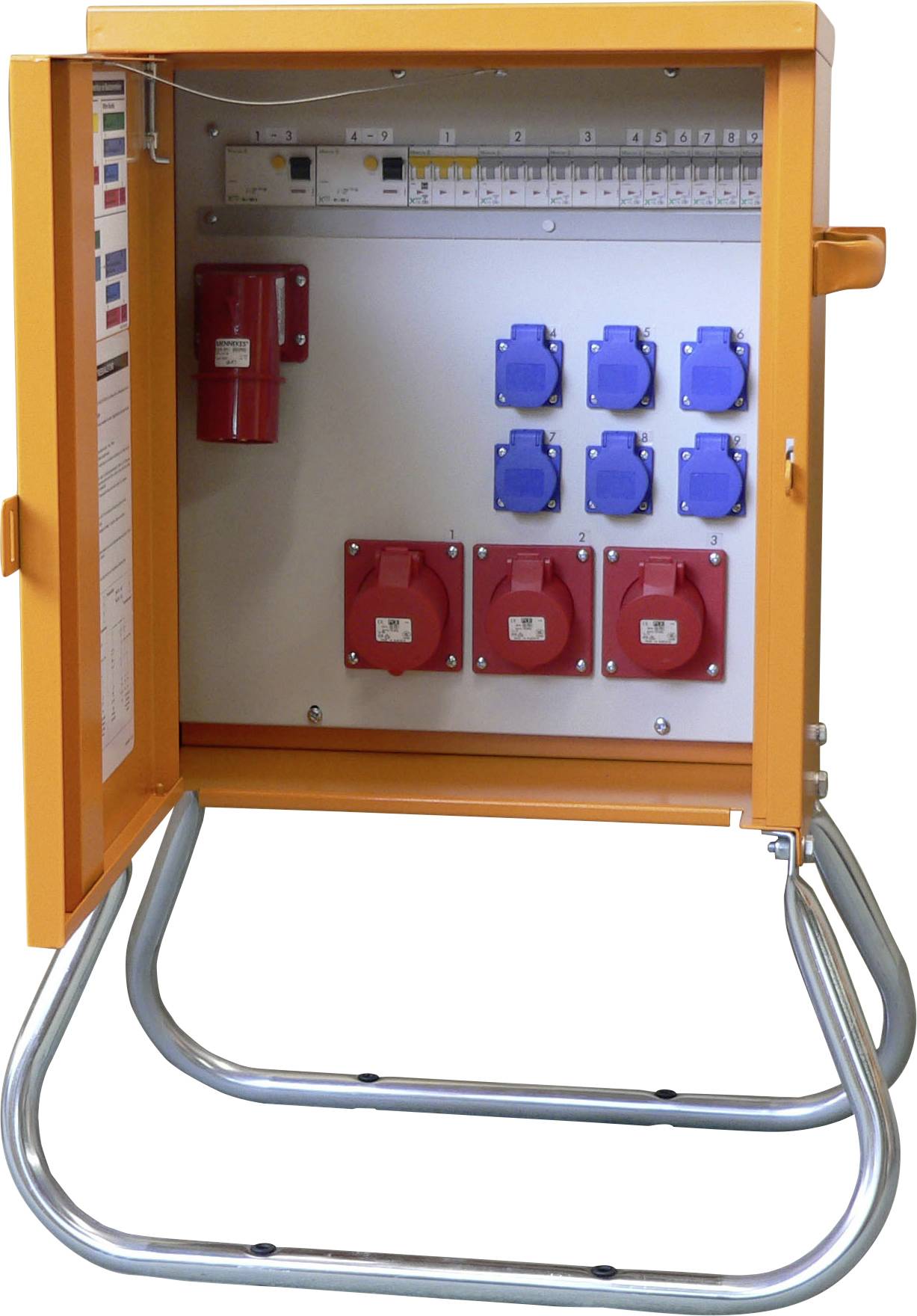

'Een open elektrische verdeelinrichting met een oranje behuizing, waarbij schakelautomaten, rode en blauwe stroommontages en bedrading binnenin zichtbaar zijn.'

Datasheet (PDF)

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

Eindverdeelkast 32 A.

Stevige behuizing van verzinkt plaatstaal met weerbestendige poedercoating RAL 2000
2 draaibare kraanogen
Meetinrichting conform DIN 43870
Alle inbouwisolatie
Verzinkt onderstel met kunststof hulzen voor grondnagels voor vloerbevestiging
Norm DIN en 61439-4

Technische specificaties

Soortnaam: Verdeelkast

Nominale ingangsspanning: 400 V

Nominale ingangsstroom: 32 A

Nominale uitgangsspanning: 400 V

Ingangen: CEE 32 A 5-polig

Aansluiting A: CEE-contactdoos 32 A 5-polig

Aansluiting B: CEE-contactdoos 16 A 5-polig
CEE-contactdoos 32 A 5-polig
Randaarde stopcontact

Aantal CEE-koppelingen: 3

Aantal geaarde contactdozen: 6

Normen: DIN EN 61439-4

Kleur (specifiek): Oranje

Afm.: (b x h x d) 500 x 900 x 285 mm

Breedte: 500 mm

Hoogte: 900 mm

Diepte: 285 mm

Ingangen (CEE-verdeler): CEE-stekker 32 A 5-polig

Uitgangen (CEE-verdeler): Randaarde-stopcontact-koppeling
CEE-koppeling 16 A 5-polig
CEE-koppeling 32 A 5-polig

Documenten en downloads

Datablad

Datablad 3521765 MERZ M-EV 32/21-6/G/X Verdeelkast MZB9075 400 V 32 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3521765 MERZ M-EV 32/21-6/G/X Verdeelkast MZB9075 400 V 32 A

Omschrijving

Eindverdeelkast 22 kVA
Aanbouwapparaatstekker: 1x CEE 32 A 5-polig
Aardlekschakelaar: 1x40/0,03A type B,
1 x 40/0,03A type A
CEE-stopcontacten 5-polig: 2x 16 A, 1x 32 A,
Geaarde stopcontacten: 6
Zekeringautomaat: 2x 16 A C 3-polig;
1 x 32 A C 3-polig; 6 x 16 A C 1-polig

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op: Aansluiting alleen door een elektrotechnicus.

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
