Name: MERZ M-VEV 35/21-6/V1/X Verdeelkast MZB9784 400 V 32 A
Brand: MERZ
SKU: 3521745

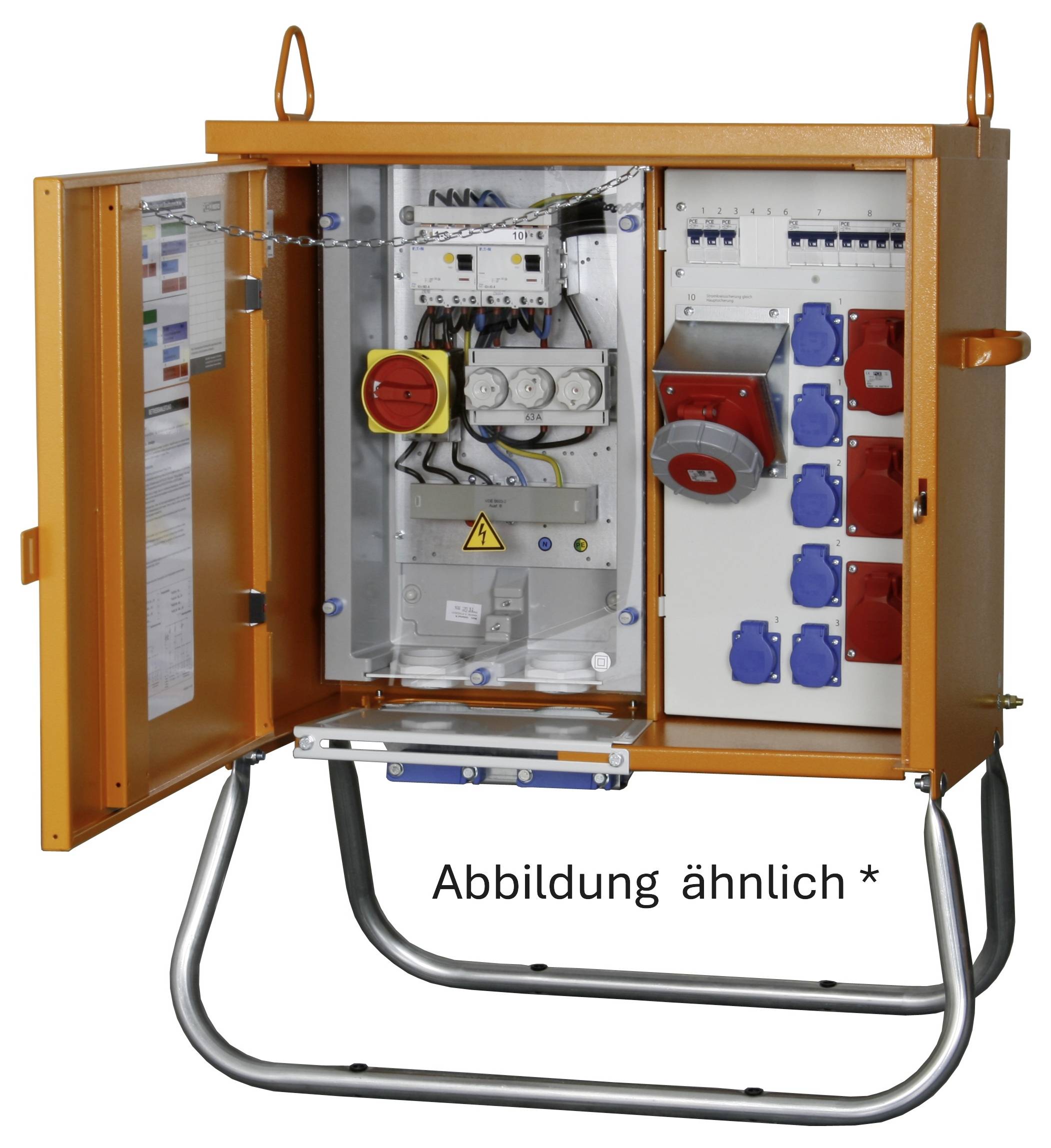

'Oranje elektriciteitsverdeelinrichting met open deur, waarbij verschillende stopcontacten en schakelaars zichtbaar zijn. Gemonteerd op een metalen standaard. Etiket vermeldt "Afbeelding gelijkend".'

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

Verdeelkast 35 A.

Stevige behuizing van verzinkt plaatstaal met weerbestendige poedercoating RAL 2000
2 draaibare kraanogen
Meetinrichting conform DIN 43870
Alle inbouwisolatie
Verzinkt onderstel met kunststof hulzen voor grondnagels voor vloerbevestiging
Norm DIN en 61439-4

Technische specificaties

Soortnaam: Verdeelkast

Nominale ingangsspanning: 400 V

Nominale ingangsstroom: 32 A

Nominale uitgangsspanning: 400 V

Ingangen: Klem 6-35 mm²

Aansluiting A: Schroefklemmen

Aansluiting B: CEE-contactdoos 16 A 5-polig
CEE-contactdoos 32 A 5-polig
Randaarde stopcontact

Aantal CEE-koppelingen: 3

Aantal geaarde contactdozen: 6

Normen: DIN EN 61439-4

Kleur (specifiek): Oranje

Afm.: (b x h x d) 710 x 935 x 360 mm

Breedte: 710 mm

Hoogte: 935 mm

Diepte: 360 mm

Ingangen (CEE-verdeler): Schroefklemmen

Uitgangen (CEE-verdeler): CEE-koppeling 16 A 5-polig
CEE-koppeling 32 A 5-polig
Randaarde-stopcontact-koppeling

Documenten en downloads

Datablad

Datablad 3521745 MERZ M-VEV 35/21-6/V1/X Verdeelkast MZB9784 400 V 32 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3521745 MERZ M-VEV 35/21-6/V1/X Verdeelkast MZB9784 400 V 32 A

Omschrijving

Verdeelkast 22 kVA
Hoofdschakelaar (op afstand te bedienen): 1
FI-bescherming: 1x40/0,03A type B
CEE-stopcontacten 5-polig: 2x 16 A, 1x 32 A.
Geaarde stopcontacten: 6
Zekeringautomaat: 2x 16 A C 3-polig; 3x 16 A C 1-polig

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op: Aansluiting alleen door een elektrotechnicus.
