Name: MERZ M-VEV 63/211-6/V2/X Verdeelkast MZB9047 400 V 63 A
Brand: MERZ
SKU: 3521767

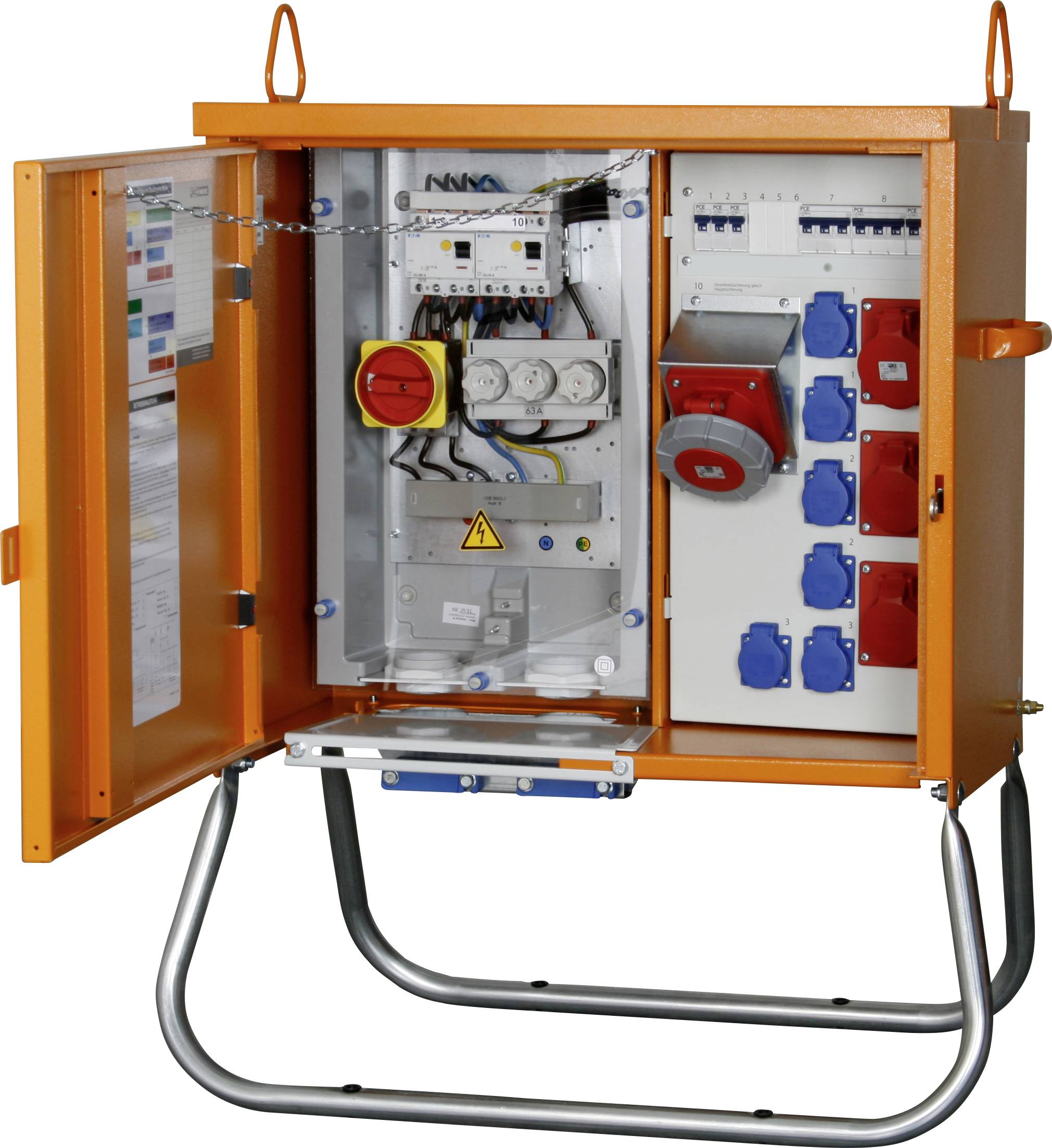

Een oranje elektrische verdeelkast met meerdere stopcontacten en schakelaars staat open, waarbij de bedrading en labels binnenin zichtbaar zijn, gebruikt voor het beheren van stroomverbindingen.

Datasheet (PDF)

Niet beschikbaar

Juridisch probleem melden

Highlights & Details

Verdeelkast 63 A.

Stevige behuizing van verzinkt plaatstaal met weerbestendige poedercoating RAL 2000
2 draaibare kraanogen
Meetinrichting conform DIN 43870
Alle inbouwisolatie
Verzinkt onderstel met kunststof hulzen voor grondnagels voor vloerbevestiging
Norm DIN en 61439-4

Technische specificaties

Soortnaam: Verdeelkast

Nominale ingangsspanning: 400 V

Nominale ingangsstroom: 63 A

Nominale uitgangsspanning: 400 V

Ingangen: Klem 6-35 mm²

Aansluiting A: Schroefklemmen

Aansluiting B: Randaarde stopcontact
CEE-contactdoos 16 A 5-polig
CEE-contactdoos 32 A 5-polig
CEE-contactdoos 63 A 5-polig

Aantal CEE-koppelingen: 3

Aantal geaarde contactdozen: 6

Normen: DIN EN 61439-4

Kleur (specifiek): Oranje

Afm.: (b x h x d) 710 x 935 x 360 mm

Breedte: 710 mm

Hoogte: 935 mm

Diepte: 360 mm

Ingangen (CEE-verdeler): Schroefklemmen

Uitgangen (CEE-verdeler): CEE-koppeling 16 A 5-polig
CEE-koppeling 32 A 5-polig
CEE-koppeling 63 A 5-polig
Randaarde-stopcontact-koppeling

Documenten en downloads

Datablad

Datablad 3521767 MERZ M-VEV 63/211-6/V2/X Verdeelkast MZB9047 400 V 63 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3521767 MERZ M-VEV 63/211-6/V2/X Verdeelkast MZB9047 400 V 63 A

Omschrijving

Verdeelkast 44 kVA
Hoofdschakelaar (op afstand te bedienen): 1
Aardlekschakelaar: 1x63/0,3A type B,
1 x 63/0,03A type B
CEE-stopcontacten 5-polig: 2x 16 A, 1x 32 A en 1x 63 A.
Geaarde stopcontacten: 6
Zekeringautomaat: 2x 16 A C 3-polig;
1 x 32 A C 3-polig; 3 x 16 A C 1-polig

De teksten voor dit artikel zijn automatisch vertaald.

Opmerkingen

Let op: Aansluiting alleen door een elektrotechnicus.

Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
