Name: Motrona 7379.5022 7379.5022 Signaalomvormer 1 stuk(s)
Brand: Motrona
SKU: 3805206
Availability: BackOrder

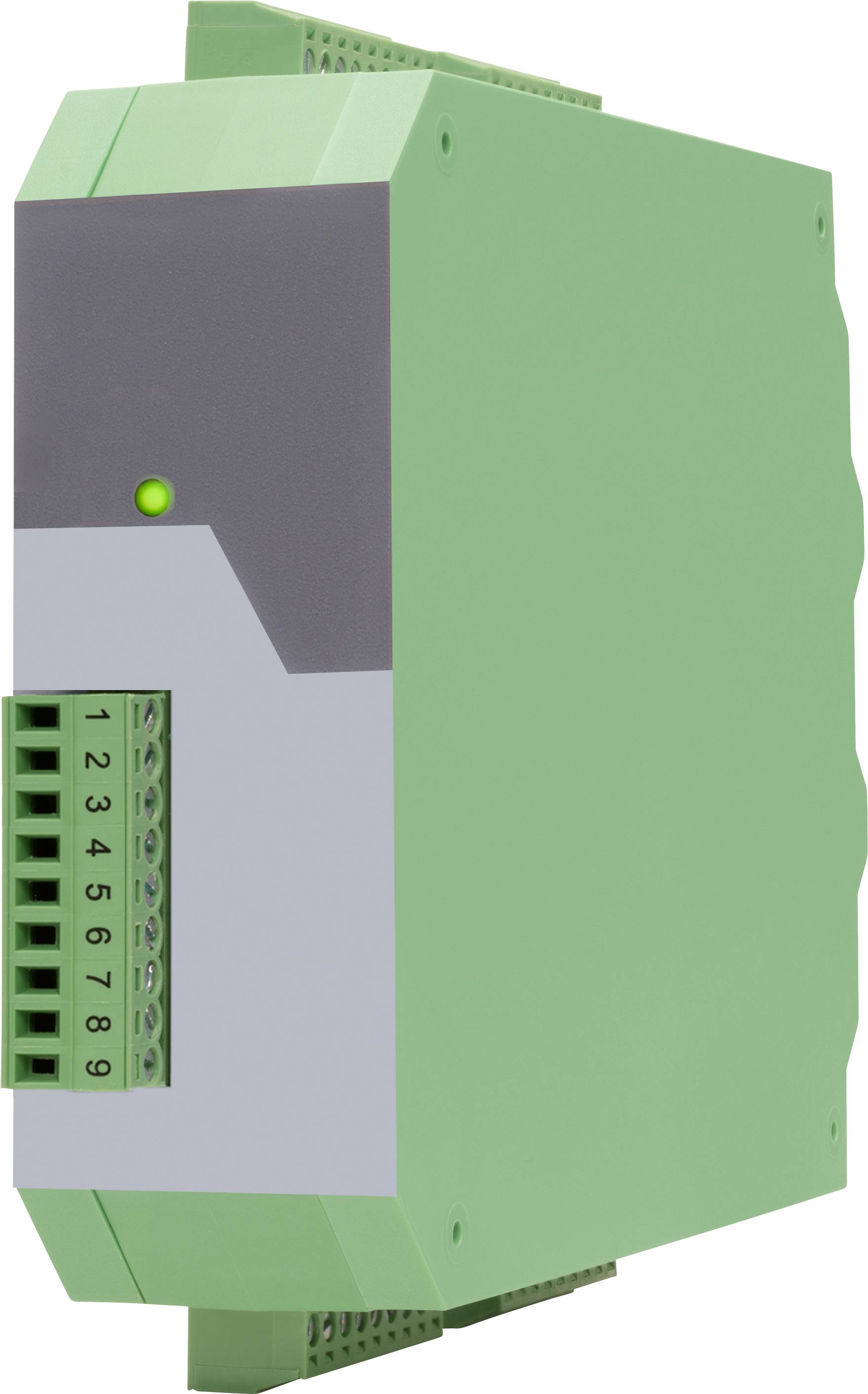

Groen industrieel DIN-rail module met LED-statuslampje aan de voorzijde en genummerde aansluitstrip voor bedrading.

Soortnaam

Signaalomvormer

Ingangssignaal max. (spanning)

30 V

Type

7379.5022

Afm.

(l x b x h) 140 x 34 x 109 mm

Aansluiting

Schroefklem

Datasheet (PDF)

Leverbaar di. 10 nov.

Aantal

Stuk(s)

Totaal (€ 326,45 / Stuk)

€ 326,45

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

AWG 16
Voeding – veiligheidsschakeling: Bescherming tegen verkeerde polariteit
IO-Link – module / specificatie: Apparaat / IO Link V1.1
IO-Link – bitsnelheid: COM 3 (230,4 kbit/s)
IO-Link – Port Class: Type A
IO-Link – cyclustijd: Min. 2 ms
IO-Link – gegevensbreedte: 15 bytes (3 x 4 bytes (ingangsdata) + 1 byte (CO-status) + 2 bytes
Weergave-elementen – functie: 1x LED groen voor bedrijfsgereedheid resp. IO Link status (bij optie „CO”)
Behuizing – materiaal: Kunststof
Behuizing – montage: Op 35 mm DIN-rail
Behuizing – afmetingen (b x h x d): 34 x 100 x 131 mm
Behuizing (zonder aansluitingen) – gewicht: Ca. 160 g.
Behuizing (zonder aansluitingen) – beschermingsklasse: IP20
Omgevingsomstandigheden – hoogte: Max. 2000 m boven zeeniveau
Omgevingsomstandigheden – luchtvochtigheid: Max. 80% relatieve vochtigheid tot 30°C.
Voedingsspanning van de sensor – uitgangsspanning: 5 V DC en 24 V DC (ca. 1 V lager dan ingangsspanning)
Sensorvoeding – uitgangsstroom: Max. 125 mA
Donorvoeding – IO Link Masterport: Min. 200 mA
Incrementele ingangen – aantal: 2
Incrementele ingangen – sporen: A, B (HTL Single Ended, TTL Single Ended) A, /A, B, /B (RS422, HTL differentieel)
Incrementele ingangen – configuraties: RS-422, HTL differentieel, HTL Single Ended, TTL
Incrementele ingangen – RS422: Max. 1 MHz (RS-422 verschilsignaal > 0.5 V)
Incrementele ingangen – HTL differentieel: Max. 1 MHz (HTL verschilsignaal > 1 V)
Incrementele ingangen – HTL Single Ended: Max. 350 kHz, (low: 0 … 5 V, High: 9 … 30 V)
Incrementele ingangen – TTL: Max. 350 kHz, (low: 0 … 0,6 V, High: 2.2 … 5 V.

Type: 7379.5022

Soortnaam: Signaalomvormer

Ingangssignaal max. (spanning): 30 V

Afm.: (l x b x h) 140 x 34 x 109 mm

Aansluiting: Schroefklem

Voedingsspanning: 18 - 30 V/DC

Max. voedingsspanning: 30 V/DC

Min. voedingsspanning: 18 V/DC

Ingangssignaal (spanning): HTL Single Ended: Low: 0 … 5V. High: 9 … 30 V; TTL: Low: 0 … 0.6V. High: 2.2 … 5V

Inhoud: 1 stuk(s)

Configuratie: Software

Breedte: 34 mm

Hoogte: 109 mm

: 140 mm

Stroomverbruik: 75 mA

Max. omgevingstemperatuur: 60 °C

Min. omgevingstemperatuur: -20 °C

Voedingsspanning: 24 V/DC

Voedingsspanning U(B): 12 ... 30 VDC

Doorsnede flexibel (max.): 1.5 mm²

Doorsnede massief (max.): 1.5 mm²

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3805206 Motrona 7379.5022 7379.5022 Signaalomvormer 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3805206 Motrona 7379.5022 7379.5022 Signaalomvormer 1 stuk(s)

Omschrijving

Signaalomvormer met incrementele ingang en IO-Link-interface voor sensoren en sensoren met HTL-, TTL-, RS422-, NPN-, PNP- of NAMUR-signaalstandaard. Deze IO-Link-koppelaar verzendt incrementele signalen betrouwbaar naar de IO-Link-communicatiewereld. Bovendien is er een USB-poort beschikbaar, waarmee de omgezette signalen ook kunnen worden uitgelezen. De apparaatconfiguratie vindt comfortabel plaats via de USB-interface of als alternatief via IO-Link met behulp van gangbare engineering-tools.

De teksten voor dit artikel zijn automatisch vertaald.
