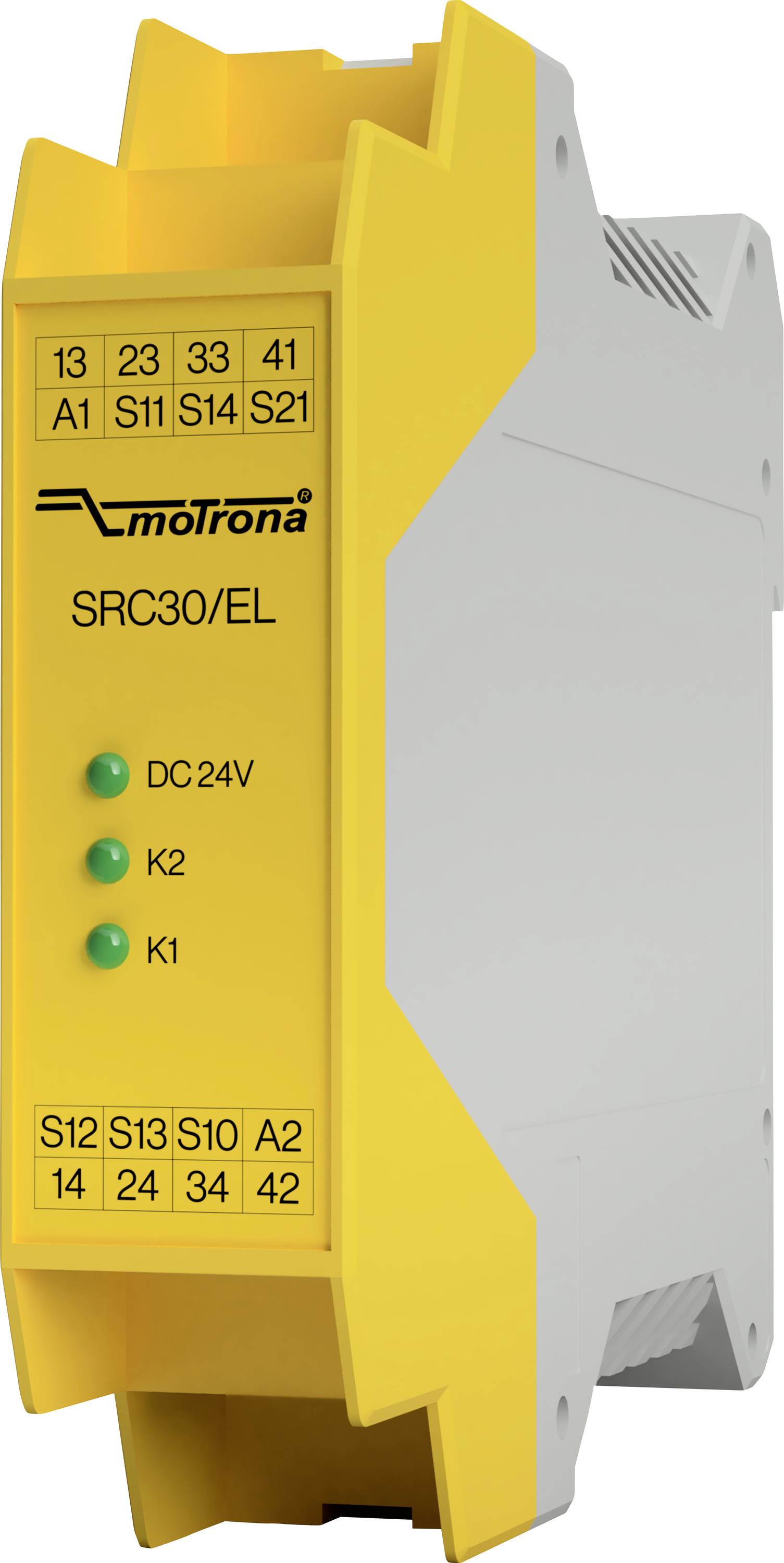

Motrona 8382.6730.EL Veiligheidsrelais Voedingsspanning (num): 24 V/DC 3x NO, 1x NC Handmatige/Automatische herstart 1 s
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Piece
Soortnaam
Veiligheidsrelais
Voedingsspanning
24 V/DC
Type
8382.6730.EL
Response-tijd
50 ms
Datasheet (PDF)
Aantal
Totaal (€ 219,01 / Stuk)
€ 219,01
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Behuizing – montage: Op 35 mm DIN-rail
- Behuizing – gewicht: Ca. 150 g.
- Voedingsspanning – bij nominale spanning: 2,6 W.
- Voedingsspanning – inschakelstroom A1: 5 A (ca. 250 µs) filtertijd uitschakeltestpuls /
- (A1 / S12 / S14) – DUNKEL-test: Max. 3 ms (testpulsbreedte) / 500 ms (testpulssnelheid) inschakelimpuls /
- (A1 / S12 / S14) – heldere test: Max. 1 ms (testpulsbreedte) / 500 ms (testpulssnelheid)
- (A1 / S12 / S14) – opmerking: Er moet voor worden gezorgd dat eventueel door de signaalgever verzonden inschakelimpulsen (lichttest) niet tot een kortstondige reactie van het veiligheidsrelais leiden en daarom in principe gedeactiveerd worden.
- Schakelvermogen – AC: 250 V, 2000 VA, 8 A ohmse belasting veiligheidscontacten 250 V, 3 A voor AC-15 250 V, 500 VA, 2 A ohmse belasting
- Schakelvermogen – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A voor ohmse belasting 6 schakelcycli / min. 24 V, 3 A voor DC-13 thermische Sumenstrom I Max. 5 A per contact (zie de kromme van de som-stroom) th
- Schakelvermogen – meldcontacten (41-42) DC: 30 V, 60 W, 2 A voor ohmse belasting
- Schakelvermogen – minimale contactbelasting: 5 V, 10 mA
- Contactzekering – maakcontact: 10 A GG
- Contactzekering – NC-contact: 6 A GG
- Contactbeveiliging – inschakelvertraging: < 50 ms
- Uitschakelvertraging – aansturing via: A1 < 40 ms; S12 of S13/S14 < 20 ms
- Uitschakelvertraging – hersteltijd: < 500 ms
- Uitschakelvertraging – vermogensdoorsnede: 0,14 - 2,5 mm2
- Aanhaalmoment – min.: 0,5 Nm
- Aanhaalmoment – max.: 0,6 Nm
- Aantrekkoppel – contactmateriaal: AgSnO 2
- Aantrekkoppel – contactlevensduur: Mech. ca. 1 x 107
- Aantrekkoppel – testspanning: 2,5 kV (stuurspanning / contacten) weerstand tegen nominale stootspanning,
- Aantrekkoppel – nominale isolatiespanning: 250 V vervuilingsgraad /
- Omgevingstemperatuur – gebruikshoogte: ≤ 2.000 m (boven NN)
Piece
- Soortnaam
Veiligheidsrelais
- Type
8382.6730.EL
- Voedingsspanning
24 V/DC
- Response-tijd
50 ms
3x NO
1x NC
- Schakelspanning (max.)
250 V/AC
- Max. schakelvermogen
2000 VA
240 W
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Kenmerken
Handmatige/Automatische herstart
IP20
- Bedrijfstemperatuur (min.)
-15 °C
- Bedrijfstemperatuur (max.)
55 °C
- Inhoud
1 stuk(s)
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3805211 Motrona 8382.6730.EL Veiligheidsrelais Voedingsspanning (num): 24 V/DC 3x NO, 1x NC Handmatige/Automatische herstart 1 s
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3805211 Motrona 8382.6730.EL Veiligheidsrelais Voedingsspanning (num): 24 V/DC 3x NO, 1x NC Handmatige/Automatische herstart 1 s
Omschrijving
Het veiligheidsrelais zorgt voor een hoge bescherming door drie geïntegreerde veiligheidsrelais en is compatibel met verschillende sensortypen. Dankzij de certificeringen conform en 81-20 en en 81-50 is het ideaal geschikt voor gebruik in liftsystemen en voor het bewaken van beschermende roosters op machines en installaties. De compacte constructie vergemakkelijkt de integratie in bestaande schakelkasten, terwijl LED-statusindicatoren een eenvoudige diagnose en ingebruikname ondersteunen. Door de flexibele analyse van verschillende signaalbronnen biedt het veiligheidsrelais een economische en veelzijdige oplossing voor toepassingen met verhoogde veiligheidseisen.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- 3 ongeaarzelde veiligheidscontacten
- 1 ononderbroken meldcontact
- aansluiting van: Noodstopknop, mechanische veiligheidsschakelaar, contactloze veiligheidsschakelaar, veiligheidscomponenten met OSSD-uitgangen
- in- of tweekanaals bedrijf
- terugvoerkring voor bewaking van
- downstreamcontactors of uitbreidingsmodules cyclisch bewaken van uitgangscontacten
- weergave van de schakeltoestand en netwerk via LED
- automatisch of handmatig starten
- verbinding- en massasluitbewaking
- gebruik tot SIL3/Ple, categorie 4
- (EN ISO 13849‐1 / EN IEC 62061 / EN 61508)
Omvang van de levering
- Gebruiksaanwijzing
