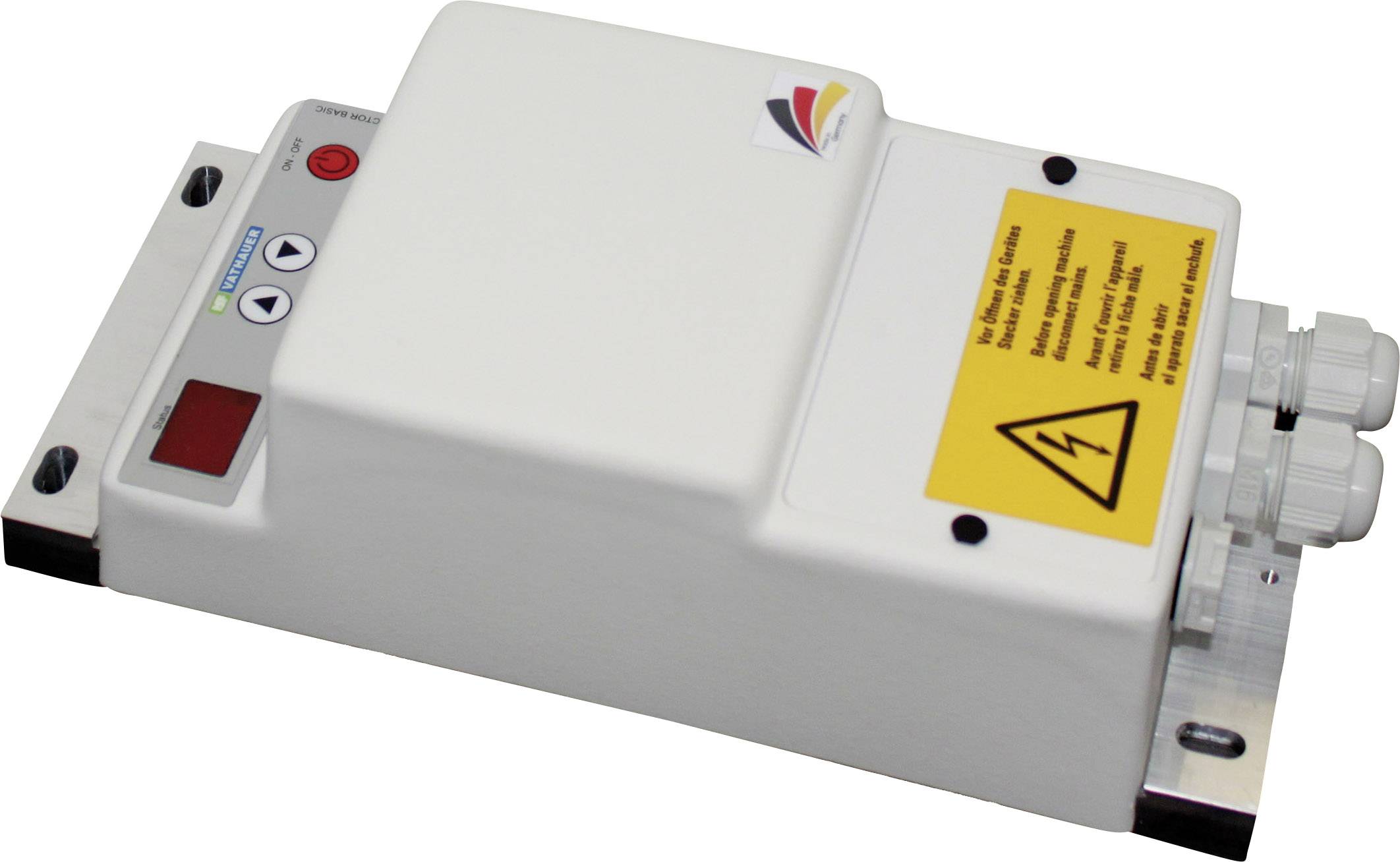

MSF-Vathauer Antriebstechnik Frequentieregelaar VECTOR Basic 370/2-1-44-G5 0.37 kW 1-fasig 230 V
EAN:
Fabrikantnummer:
Artikelnummer:
Highlights & Details
Frequentieomvormer VECTOR Basic
- Directe montage op transportband en machine
- Kortere montage door PUSH-IN veerklemmen
- Beschermingsklasse IP 44
- Max. Motorvermogen 0,37 kW
- Bedieningsconcept met 2 knoppen voor apparaatinstellingen
- Vooraf ingestelde parameters voor een onmiddellijke werking
- LED-weergave
- Aansluiting van een niet-afgeschermde motorkabel tot 1 m lengte door de interne EMC-filter
- Herstartbeveiliging na uitval van de netspanning
Technische specificaties
- Behuizing: kunststof
- Omgevingstemperatuur: 0 - 40 °C
- In-/uitgangsfilter: intern
- Aansluiting voedingskabels: PUSH-IN
- Aansluiting motorkabels: PUSH-IN
- Aansluiting besturingskabels: PUSH-IN
- Ingangsspanning
230 V
- Soortnaam
Frequentieregelaar
- Uitgangsvermogen (max.)
0.37 kW
- Frequentie (max.)
99 Hz
- Frequentie (min.)
0 Hz
- Net
1-fasig
- Frequentiebereik
0 Hz - 99 Hz
- Nominale stroom
1.95 A
- Hoogte
220 mm
- Breedte
108.5 mm
IP44
- Type
VECTOR Basic 370/2-1-44-G5
- Filterklasse
C2
- Afm.
(l x b x h) 69 x 108.5 x 220 mm
- Fabrikantnr.
10 100001 0314
- Filterklasse/beschermingsgraad
Klasse A
69 mm
- Uitgangsspanning
3 x 230 V/AC
Documenten en downloads
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 196997 MSF-Vathauer Antriebstechnik Frequentieregelaar VECTOR Basic 370/2-1-44-G5 0.37 kW 1-fasig 230 V
Verklaring van Overeenstemming
Verklaring van Overeenstemming 196997 MSF-Vathauer Antriebstechnik Frequentieregelaar VECTOR Basic 370/2-1-44-G5 0.37 kW 1-fasig 230 V
Omschrijving
De frequentieomvormer wordt via geïntegreerde montagemogelijkheden in de koelplaat op elk gewenst punt direct op de toepassing gemonteerd. Beschermingsklasse IP44 garandeert een betrouwbare bescherming van de elektronica tegen vuil en vocht en biedt een breed scala aan gebruiksmogelijkheden. De interne PUSH-IN-aansluitingen garanderen veilige, snelle en gemakkelijke aansluiting van de voedingsspanning en de motor zonder speciaal gereedschap. Door het standaard geïntegreerde, geoptimaliseerde EMC-filter kan een motorkabel tot 1 m lengte zonder afscherming worden gebruikt. Dit bespaart kosten en installatietijd. De geïntegreerde motorbeveiligingsfunctie beschermt de motor tegen oververhitting en overstroom. Hierbij kan zowel een aftakas als een PTC worden gebruikt. De instelling van de motorstroom gebeurt via het geïntegreerde bedieningspaneel.
Alle apparaatinstellingen worden via een in de behuizing geïntegreerd bedieningsconcept met 2 knoppen uitgevoerd. Op het ingebouwde LED-display met 7 segmenten worden alle apparaatinstellingen weergegeven. Voordelen van dit bedieningsconcept zijn de gemakkelijke en veilige afleesbaarheid van het display en het bedieningsgemak, ook bij verborgen en ontoegankelijke inbouw van het apparaat in de toepassing. Alle benodigde apparaatparameters kunnen binnen voorgeschreven waardebereiken afzonderlijk aan de vereisten worden aangepast en in het apparaat worden opgeslagen. Onbevoegde toegang tot deze parameters wordt door een wachtwoord voorkomen.
De motorsnelheid wordt eveneens via het bedieningsconcept met 2 knoppen ingesteld en opgeslagen. De vooraf in het apparaat ingestelde instellingen garanderen direct gebruik na aansluiting van de voedingsspanning en de motor. De herstartbeveiliging voorkomt opnieuw starten na uitval van de netspanning. Daarnaast is een potentiaalvrije uitgang beschikbaar voor storingmeldingen en andere functies.
Alle apparaatinstellingen worden via een in de behuizing geïntegreerd bedieningsconcept met 2 knoppen uitgevoerd. Op het ingebouwde LED-display met 7 segmenten worden alle apparaatinstellingen weergegeven. Voordelen van dit bedieningsconcept zijn de gemakkelijke en veilige afleesbaarheid van het display en het bedieningsgemak, ook bij verborgen en ontoegankelijke inbouw van het apparaat in de toepassing. Alle benodigde apparaatparameters kunnen binnen voorgeschreven waardebereiken afzonderlijk aan de vereisten worden aangepast en in het apparaat worden opgeslagen. Onbevoegde toegang tot deze parameters wordt door een wachtwoord voorkomen.
De motorsnelheid wordt eveneens via het bedieningsconcept met 2 knoppen ingesteld en opgeslagen. De vooraf in het apparaat ingestelde instellingen garanderen direct gebruik na aansluiting van de voedingsspanning en de motor. De herstartbeveiliging voorkomt opnieuw starten na uitval van de netspanning. Daarnaast is een potentiaalvrije uitgang beschikbaar voor storingmeldingen en andere functies.
Opmerkingen
- Let op:
Voor het aansluiten en het installeren van een apparaat dat werkt op krachtstroom (3-fasenaansluiting) is vaak toestemming nodig van de netbeheerder. Daarnaast mag dat alleen worden uitgevoerd door een erkende installateur. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
- Let op:
Bij een apparaat dat moet worden aangesloten danwel geïnstalleerd moet dat vaak door een vakman (bijv. een elektricien) worden gedaan. Informeer uzelf voor aanschaf over de betreffende actuele wet- en regelgeving.
