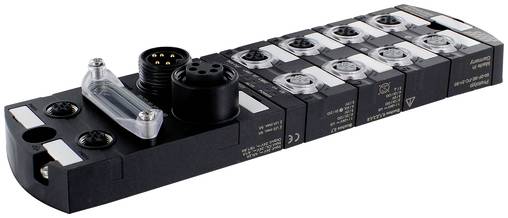

Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P Uitbreidingsmodule 24 V/DC
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Technische specificaties
- Productfamilie: Impact67
- Type: 4× Master
- Ingangen: 16
- Geschikt voor bevestigingswijze: 2-GATS schroefbevestiging
- Systeem: Ethernet/IP
- CE: 1
- Veiligheidsklasse: IP67
- Pieptype: Digitaal;IO-Link
- UKCA: 1
- Beveiligd tegen kortsluiting: Ja
- Diepte: 225
- Uitgangen: 16
- Breedte: 63
- Aantal IO-Link Master: 4
- Bedrijfstemperatuur min.: -25
- Hoogte: 39
- Bedrijfstemperatuur max.: 55
- Opslagtemperatuur min.: -40
- Opslagtemperatuur max.: 85
- Type aansluiting 1: X0-X3
- LED-indicatie: Ethernet-verbinding/verkeer
- Materiaal van de behuizing: kunststof
- Type aansluiting 2: X4-X7
- Aantal sleuven: 8
- OVERDRACHTSSNELHEID: COM1, COM2, COM3
- Adressering: BOOTP;DIP-schakelaar;DHCP
- AANSLUITTECHNIEK I/O: M12
- Poortklasse: B
- Type aansluiting 3: XD1
- Overbelastingsbestendig: Ja
- Ethernet/IP: 1
- Type aansluiting 4: XD2
- CULus: 1
- Type aansluiting 5: XF1, XF2
- Diagnose via LED: per module en kanaal
- Actuatorwaarschuwing: per kanaal via LED en bus
- Diagnose: Uitgebreid
- Diagnose via bus: per module en kanaal
- KORTE MATERIAALTEKST: IMPACT67 E DIO12 DIO4/IOL4 4P
- Type ingang: Voor 3-draads sensoren of mechanische schakelaars;IO-Link apparaten;PNP
- Norm bedrijfsspanning: IEC/en 61131-2
- CIP Sync: Ja
- Composite test Revision: CT14
- Detectie overdrachtssnelheid: Automatisch
- IO-Link Events: Onderspanning voeding;geen spanning
- Device Level ring: Ja
- Kabelbreuk: Per IO-Link Master
- Meervoudige verbindingen: Ja
- Power-aansluiting: 7/8" (4-polig)
- Voedingsspanning UA DC: 24
- Som stroom UA max.: 9
- Som stroom US max.: 9
- Omgevingstemperatuur: -40 °C tot 85 °C
- Bedrijfsspanning US DC: 24
- Sensorstroom US per ingang max.: 0.2
- Uitgangsstroom per pen max.: 1.6
- Lampbelasting: 10
- Procesgegevenslengte uitgang: 32
- Procesdata lengte ingang: 32
- Ondersteunt snelle verbinding: 360
- Soortnaam
Uitbreidingsmodule
- Aantal digitale ingangen (max.)
16
- Aantal ingangen (max.)
16
- Aantal uitgangen (max.)
16
- Voedingsspanning
24 V/DC
- Hoogte
39 mm
- Breedte
63 mm
- Type
IMPACT67 E DIO12 DIO4/IOL4 4P
- Fabrikantnr.
55144
- Afm.
(b x h x d) 63 x 39 x 225 mm
- Display
Ja
- Max. omgevingstemperatuur
85 °C
- Min. omgevingstemperatuur
-40 °C
- Diepte
225 mm
- Ethernet-poorten
8
- Veiligheidsklasse
IP67
- Max. temperatuur
55 °C
- Min. temperatuur
-25 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3762697 Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P Uitbreidingsmodule 24 V/DC
Datablad 3762697 Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P Uitbreidingsmodule 24 V/DC
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3762697 Murrelektronik 55144 IMPACT67 E DIO12 DIO4/IOL4 4P Uitbreidingsmodule 24 V/DC
Omschrijving
IMPACT67 E DIO12 DIO4/IOL4 4P IMPACT67 EthernetIP compacte module, kunststof uitvoering, 7/8" 4-polig, quick connect, DLR, 4x IOL Class A/B,-IMPACT67 E DIO12 DIO4/IOL4 4P-Murrelektronica GmbH
