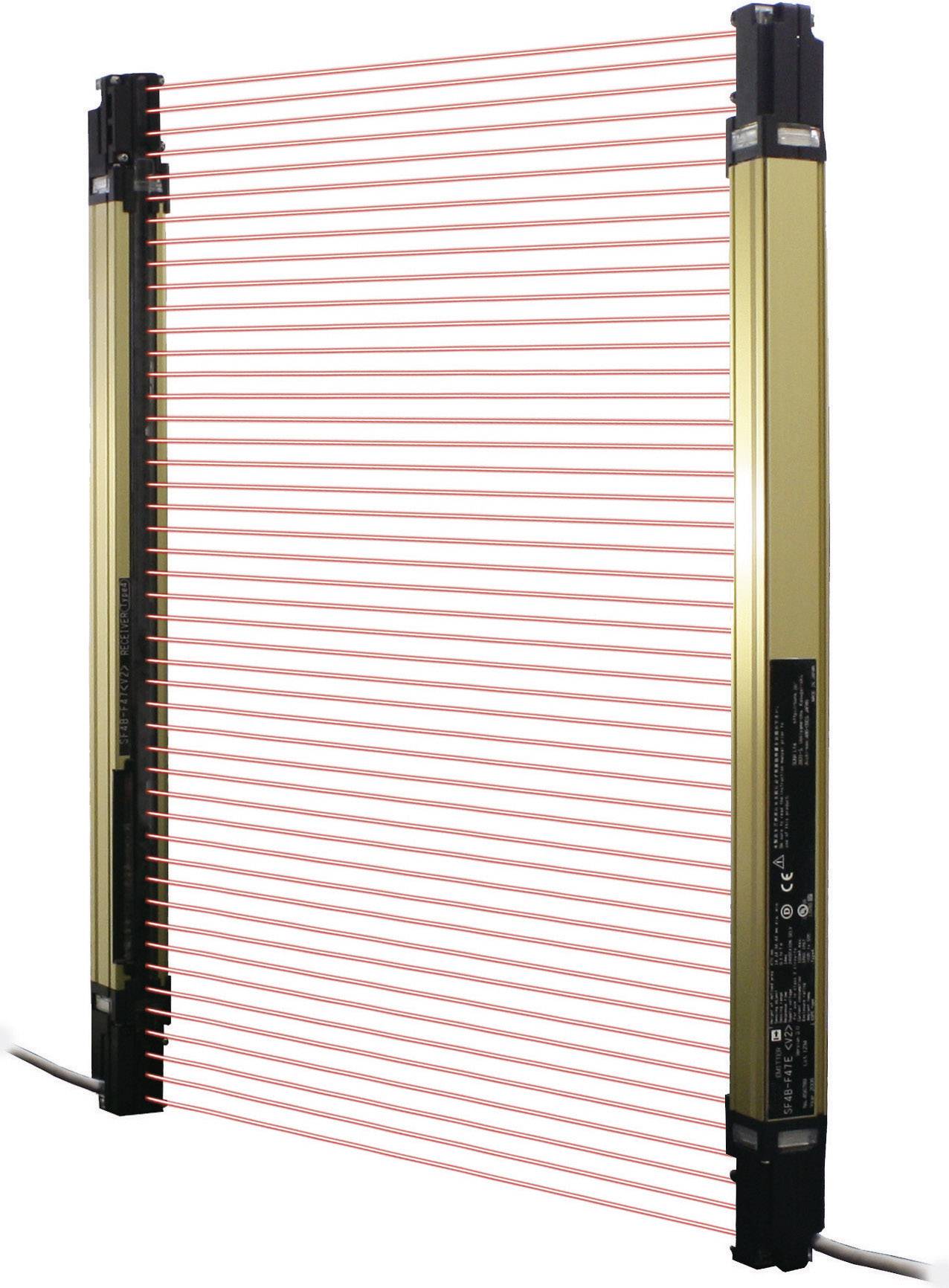

Panasonic SF4B-H28(V2) Veiligheidslichtscherm Hoogte beschermveld 550 mm Aantal lasers: 28
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Veiligheidslichtscherm
Lengte
30 mm
Hoogte
550 mm
Type
SF4B-H28(V2)
Toepassingsgebied
Bescherming van handen
Datasheet (PDF)
Aantal
Totaal (€ 1.569,42 / Stuk)
€ 1.569,42
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Highlights & Details
Veiligheidslichtgordijn SF4B, type 4
Extra services en acties
Technische specificaties
- Beschermveldbreedte: 0,3 - 9 m
- Kleinste te herkennen object: Ø25 mm
- Zenddiode: infrarood LED (870 nm)
- Veiligheidscategorie: EN 61496-1/2 (type 4)/ISO 13849-1 (categorie 4, PLe)/IEC 61508-1 tot 7 (SIL 3)
- Aansluiting: stekkeraansluiting
- Uitgang (ampère): transistor (2 x PNP of 2 x NPN/omschakelbaar) OSSD1/OSSD2 (maximaal) 200 mA
- Certificering: CE/TÜV
- Soortnaam
Veiligheidslichtscherm
- Type
SF4B-H28(V2)
- Toepassingsgebied
Bescherming van handen
- Max. voedingsspanning
24 V/DC
- Voedingsspanning
24 V/DC (max)
- Stroomverbruik (max.)
230 mA
- Response-tijd
90 ms
- Kleinst detecteerbare object (diameter)
25 mm
- Type zender
LED infrarood
- Golflengte
870 nm
- Uitgangen
2x PNP
- Uitgangsstroom
200 mA
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Veiligheidscategorie
4
- Lasers
28
- Laserafstand
20 mm
- Hoogte beschermend veld
550 mm
- Totale hoogte
550 mm
- Inhoud
1 stuk(s)
IP67
30 mm
- Breedte
28 mm
- Hoogte
550 mm
- Afm.
(l x b x h) 30 x 28 x 550 mm
- Min. temperatuur
-10 °C
- Max. temperatuur
+55 °C
Documenten en downloads
Datablad
Datablad 507112 Panasonic SF4B-H28(V2) Veiligheidslichtscherm Hoogte beschermveld 550 mm Aantal lasers: 28
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 507112 Panasonic SF4B-H28(V2) Veiligheidslichtscherm Hoogte beschermveld 550 mm Aantal lasers: 28
Omschrijving
Compact veiligheidslichtgordijn-serie voor handbeschermingswaarborging. Beschermhoogte gelijk aan de bouwhoogte - geen dode zone. Grote, ingebouwde LED-statusindicatoren (rood/groen). Zelfdiagnosesysteem met statusindicatie. Override-functie voor het gebruik van de machine ook bij een onderbroken stralingstraject. LED-afstelweergave voor eenvoudige montage. Automatische overspraakonderdrukking voor het beperken van storende lichtinvloeden en interferentie (ELCA-functie). Korte reactietijd met 14 ms.
Toepassing: afscherming van gevaarpunten (bijv. bij een pers, binnen het handlingbereik van een machine, bij een montagestation), deurafscherming, toegangsbeveiliging (bijv. van een robotcel of een montagebereik).
Toepassing: afscherming van gevaarpunten (bijv. bij een pers, binnen het handlingbereik van een machine, bij een montagestation), deurafscherming, toegangsbeveiliging (bijv. van een robotcel of een montagebereik).
Uitvoering
- 7-segment-foutweergave
- Geïntegreerde veiligheidscontrole
- Muting.
Omvang van de levering
- 1 zendmodule
- 1 ontvangstmodule
- Teststaaf SF4B-TR25 (Ø 25 x 220 mm) voor een functietest.
