Name: PCE Instruments PCE-PA 8000-ICA Netwerkanalyser Kalibratie (ISO) 1-fasig, 3-fasig Met logger, Incl. stroomtang
Brand: PCE Instruments
SKU: 3812650
Availability: BackOrder

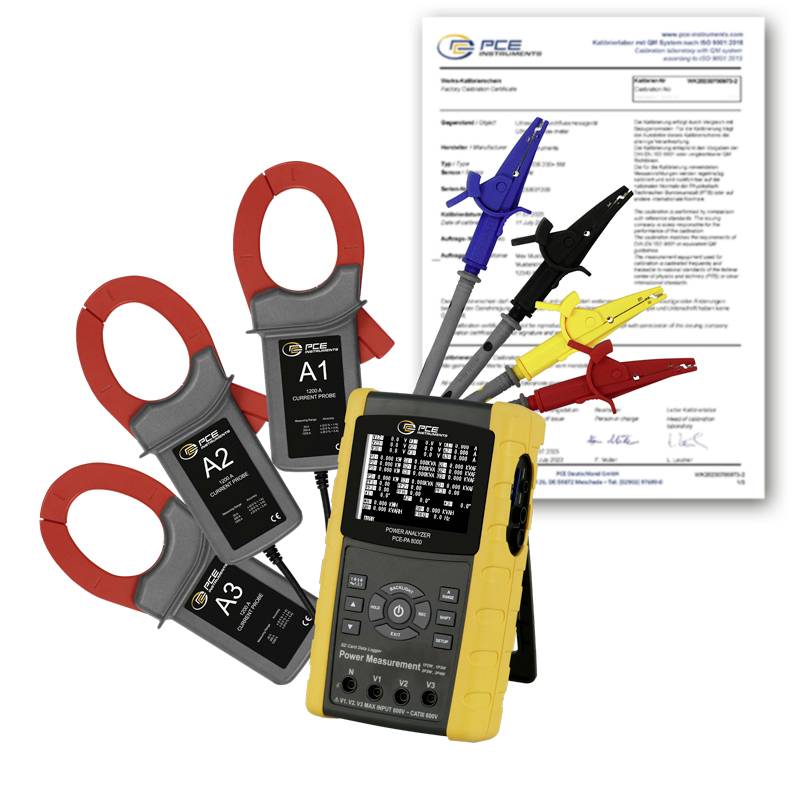

Draagbare stroommeter met drie stroomtangen en testdraden, weergegeven met een kalibratiecertificaat op de achtergrond.

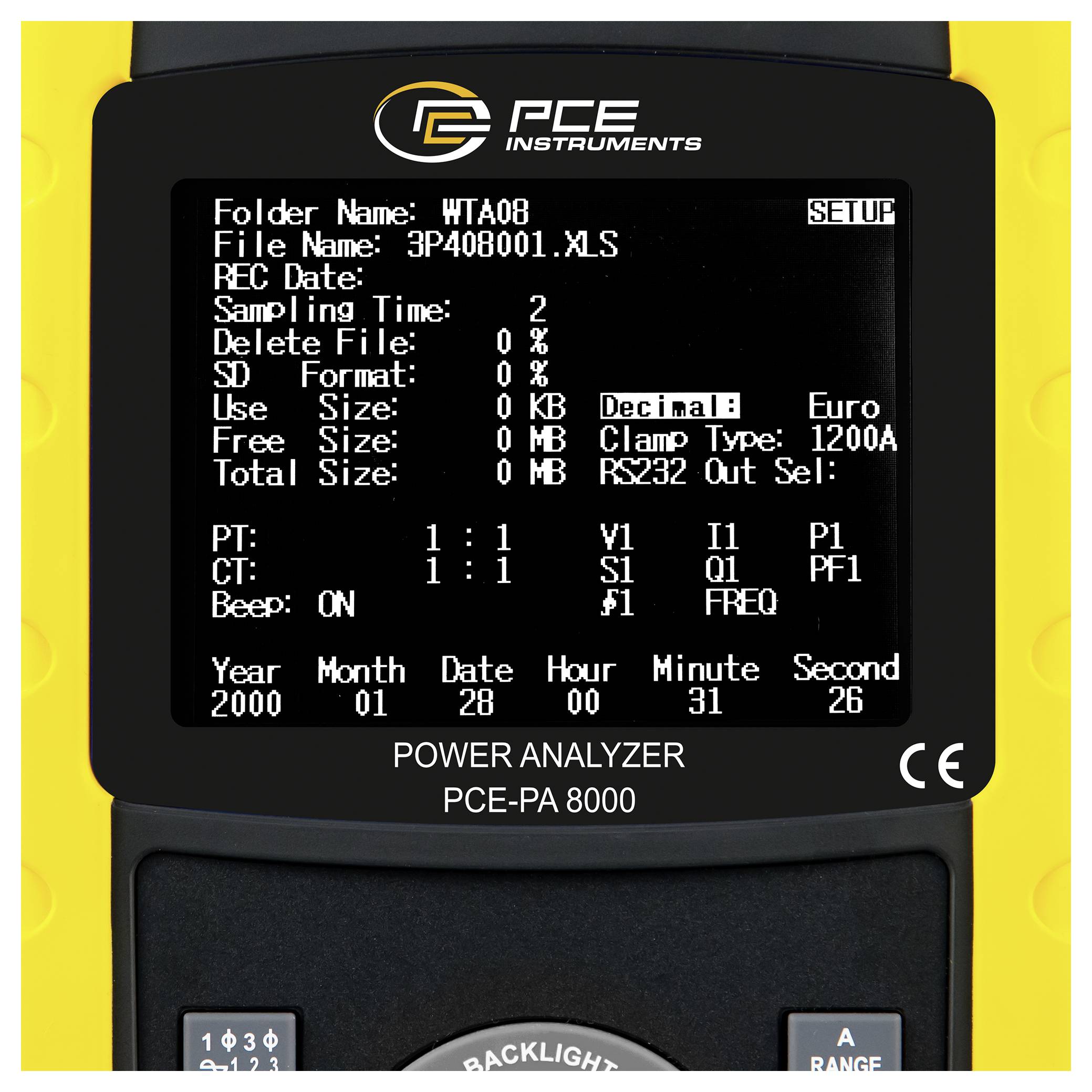

Handheld PCE Instruments energieanalysator met instellingenmenu met bestandsnaam, bemonsteringstijd, klemtype en datum-/tijdinstellingen.

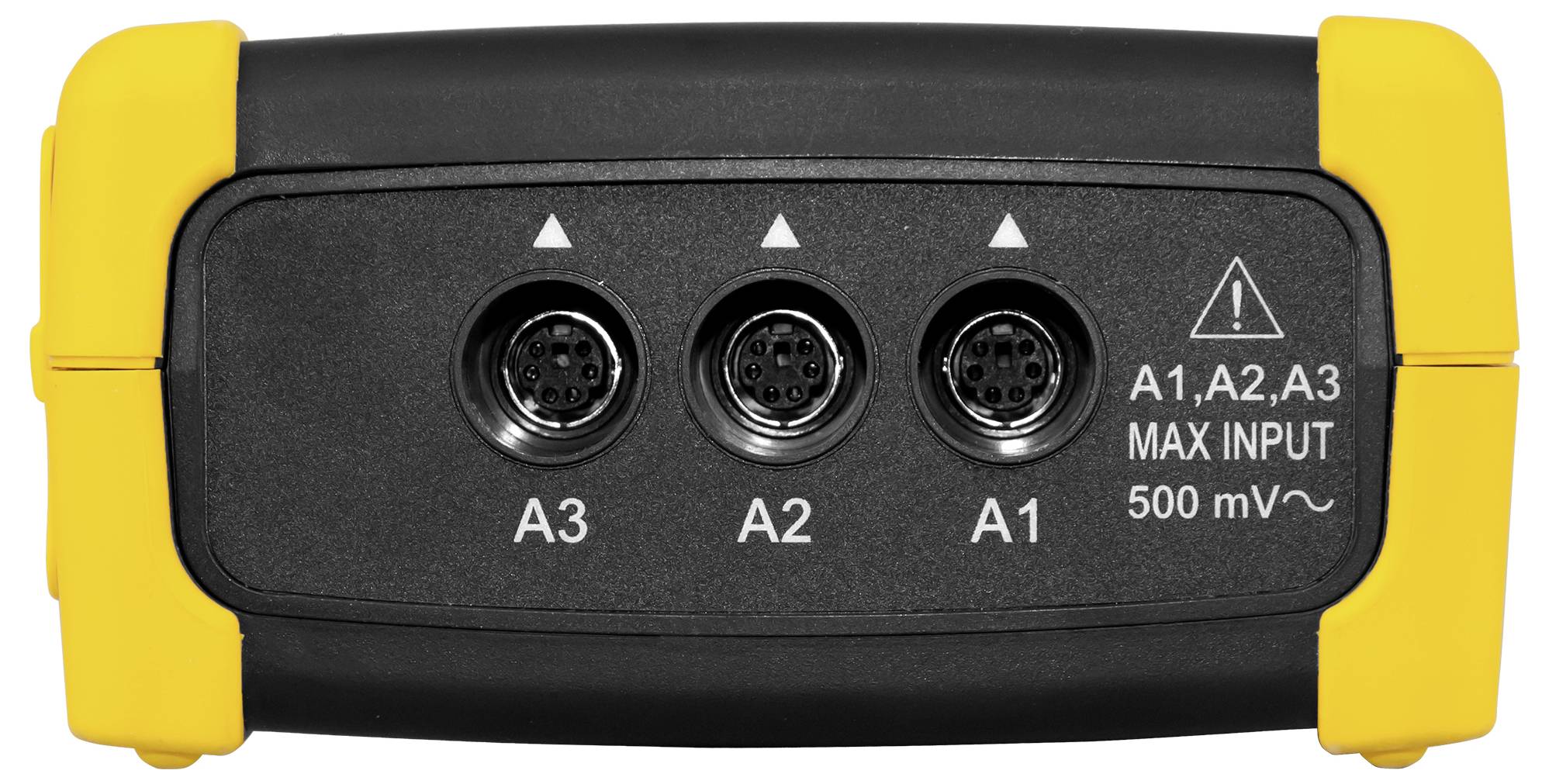

Voorzijde van elektrisch apparaat met drie cirkelvormige invoerpoorten geëtiketteerd A3, A2 en A1, plus waarschuwingstekst 'A1,A2,A3 MAX INPUT 500 mV~'.

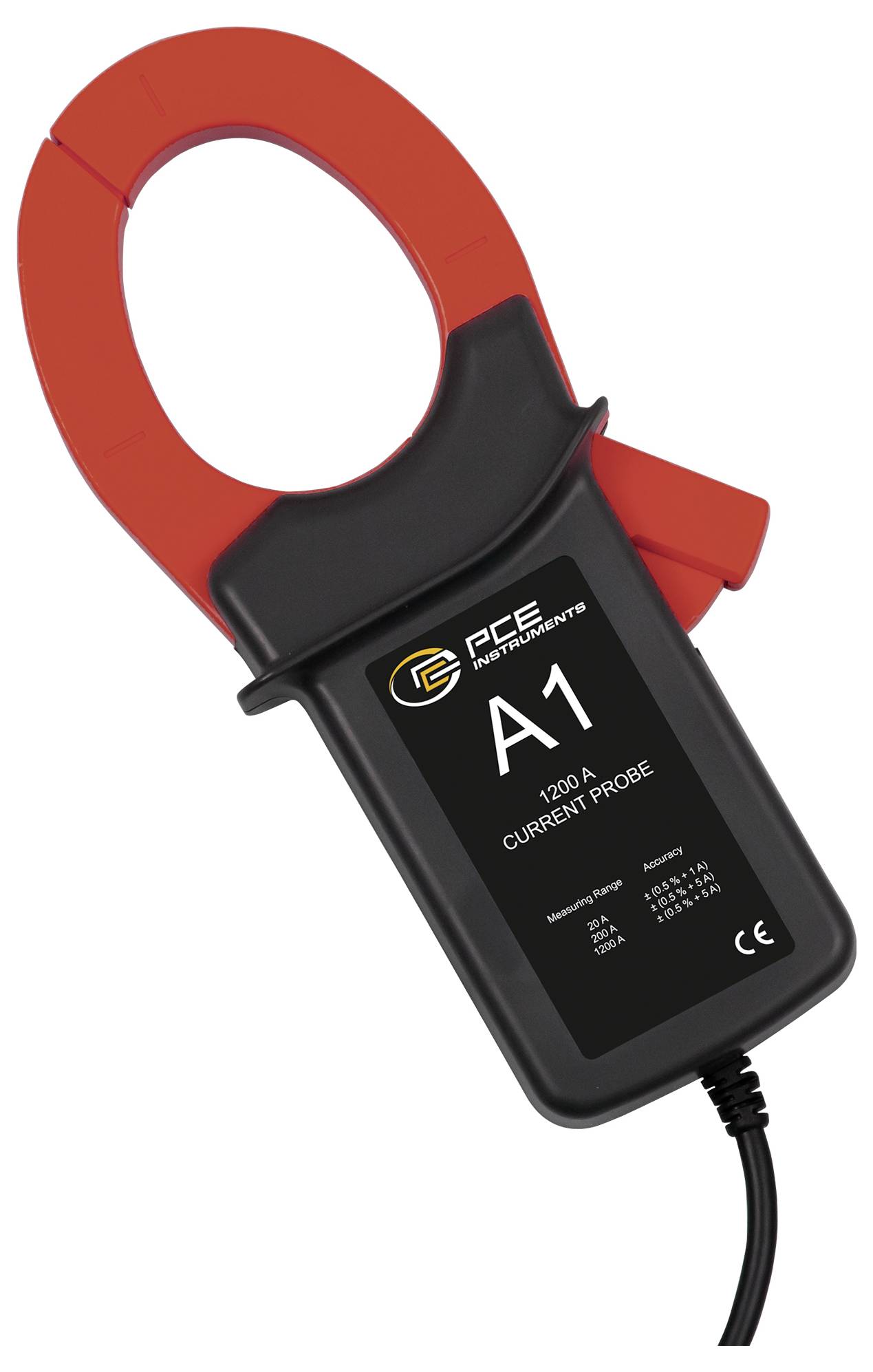

Stroomtangmeter met rode bekken en zwart lichaam gelabeld 'A1', '1200 A stroomsonde', afgebeeld op een witte achtergrond.

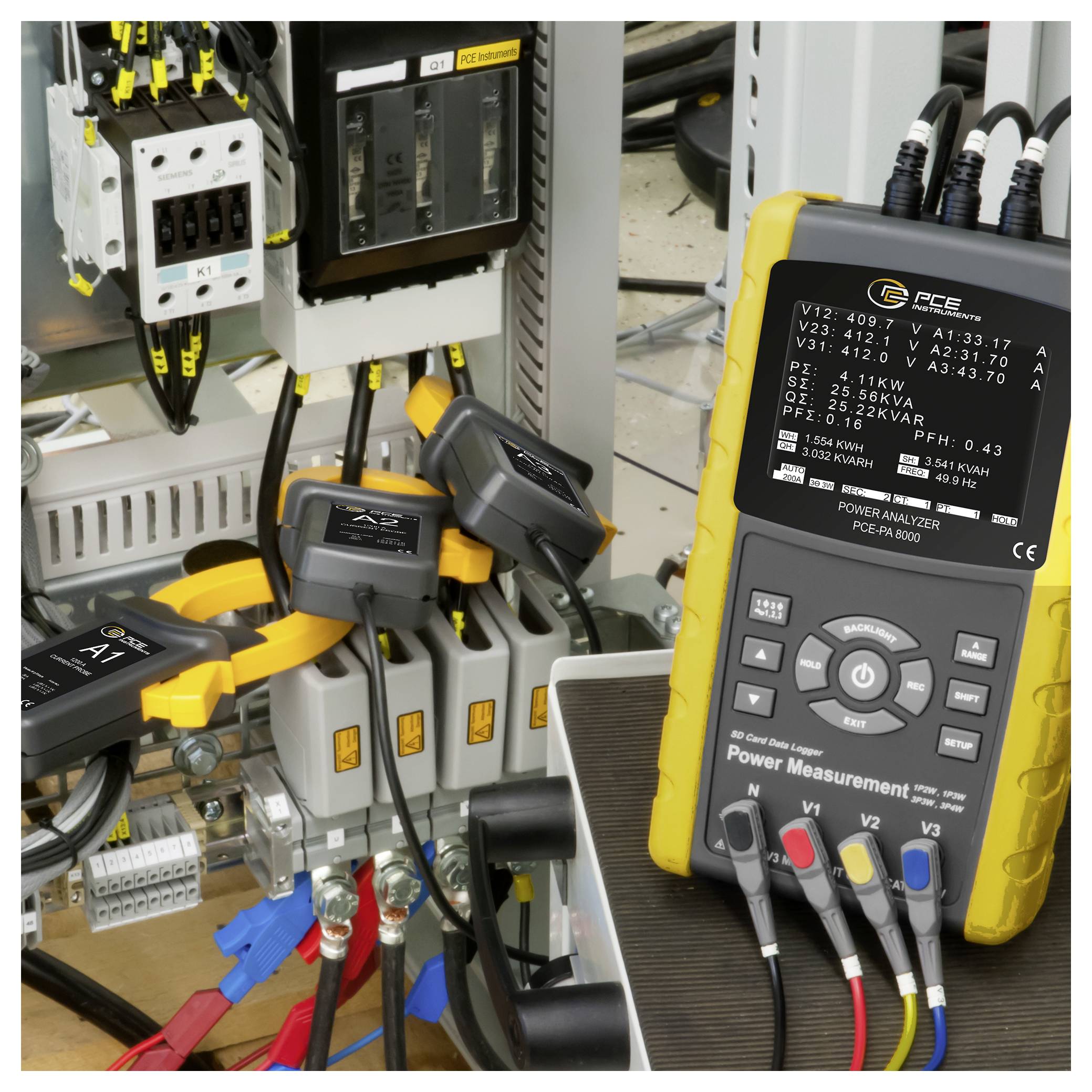

Draagbare stroomanalysator aangesloten op elektrische kastbedrading, toont spanning-, stroom- en vermogenmetingen op het scherm.

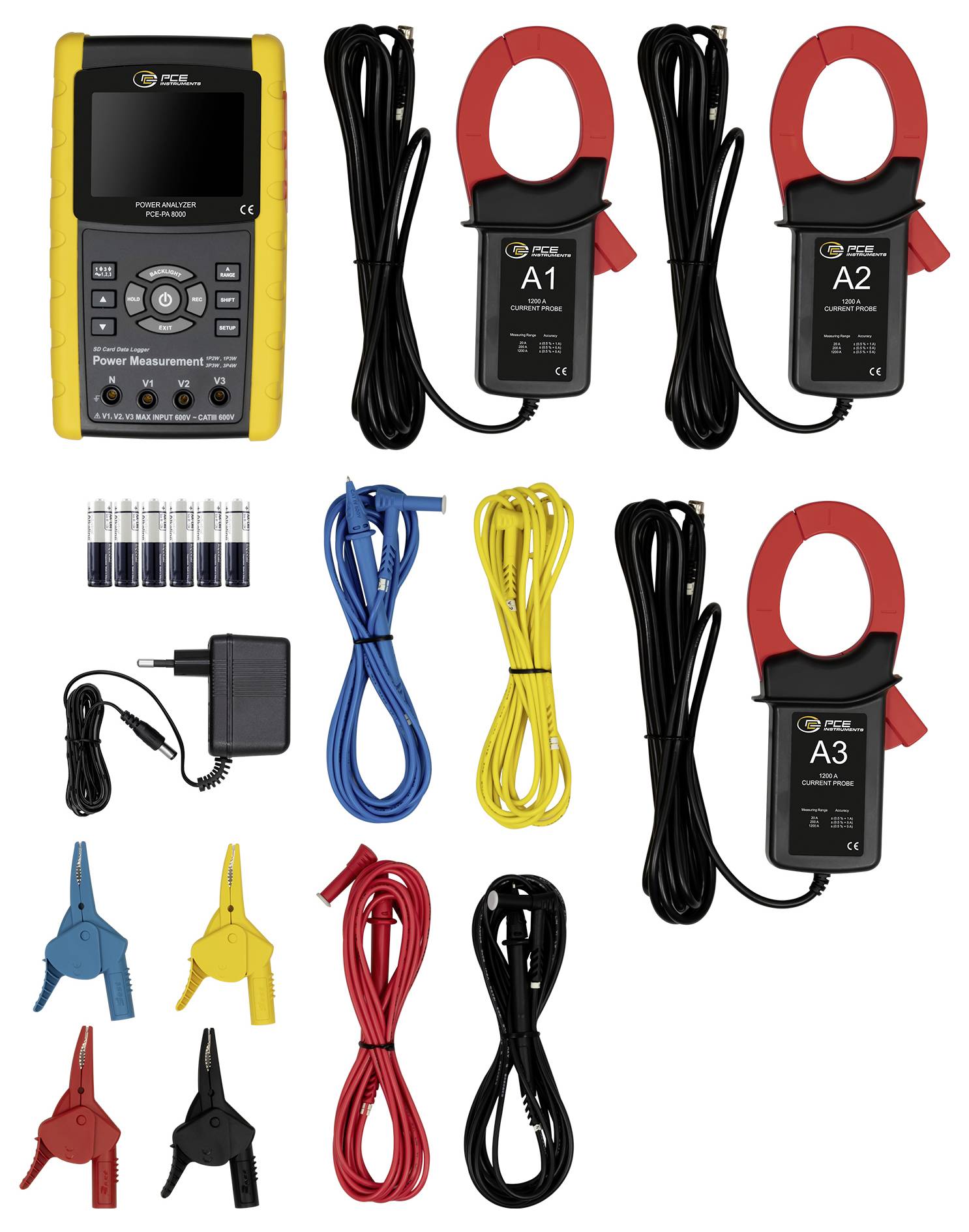

Draagbare energiemeetkit met handheld meter, drie klemsenoren, testleidingen, krokodilklemmen, batterijen en oplader.

1/6

Extra services en acties

Datasheet (PDF)

Leverbaar vr. 22 jan 2027

Aantal

Stuk(s)

Totaal (€ 2.114,88 / Stuk)

€ 2.114,88

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

PCE Instruments 3-fase vermogensmeter PCE-PA 8000-ICA

3 fase-prestatieanalyse in 3-fasen/4-draads-, 3-fasen/3-draads-, 1-fase/2-draads-, 1-fase/3-draads netwerken
True RMS-meting van stroom en spanning
Meting van het actieve, valse en blinde vermogen
Bepaling van fasehoek en vermogensfactor
Meting van de energie van de gastheer, de schijnende en de blinde
Spanningsmeting tot 600 V (AC)
Stroommeting tot 1200 A (AC)
Voldoet aan de veiligheidsnormen IEC 1010 en CAT III 600V
Ingebouwde kalender met real-time klok
Registratie van de meetwaarden op SD-kaart
Gegevens worden voor een comfortabelere analyse en verder gebruik als Excelbestand opgeslagen
Live-metingen op de PC via optionele datakabel mogelijk
Groot 3,7-inch dot matrix-display
Incl. ISO-kalibratiecertificaat

Technische specificaties

Wisselspanning (AC)
Meetbereik 10 ... 600 V
Resolutie: 0,1 V
Nauwkeurigheid ± (0,5% +0,5 V)
Overbelasting 720 V RMS
Wisselstroom (AC)
Meetbereik 0,2 ... 10 A
Resolutie 0,001 A
Nauwkeurigheid ± (0,5% +1 A)
Overbelasting 1300 A met stroomtang
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 10 ... 20 A
Resolutie 0,01 A
Nauwkeurigheid ± (0,5% +1 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 0,2 ... 100 A
Resolutie 0,01 A
Nauwkeurigheid ± (0,5% +5 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 100 ... 200 A
Resolutie 0,1 mA
Nauwkeurigheid ± (0,5% +5 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 0,2 ... 1000 A
Resolutie 0,1 mA
Nauwkeurigheid ± (0,5% +5 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 1000 ... 1200 A
Resolutie 1 A.
Nauwkeurigheid ± (0,5% +5 A)
Frequentiebereik 40 ... 1000 Hz
Werkelijk vermogen
Meetbereik 0 tot 9,999 kW
Resolutie 0,001 kW
Nauwkeurigheid ± (1% +0,008 kW)
Werkelijk vermogen
Meetbereik. 10 kW
Meetbereik van. 99,99 kW
Resolutie 0,01 kW
Nauwkeurigheid ± (1% +0,08 kW)
Werkelijk vermogen
Meetbereik 100 ... 999,9 kW
Resolutie 0,1 kW
Nauwkeurigheid ± (1% +0,8 kW)
Werkelijk vermogen
Meetbereik 1 ... 9,999 MW
Resolutie 0,001 MW
Nauwkeurigheid ± (1% +0,008 MW)
Blind vermogen
Meetbereik 0 tot 9,99 kvar
Resolutie 0,001 kvar
Nauwkeurigheid ± (1% +0,008 kvar)
Blind vermogen
Meetbereik 10 ... 99,9 kvar
Resolutie 0,01 kvar
Nauwkeurigheid ± (1 % +0,08 kvar),
Blind vermogen
Meetbereik 100 ... 999,9 kvar
Resolutie 0,1 kvar
Nauwkeurigheid ± (1% +0,8 kvar)
Blind vermogen
Meetbereik 1 ... 9,9 MVAR
Resolutie 0,001 MVAR
Nauwkeurigheid ± (1% +0,008 MVAR)
Fasehoek
Meetbereik -180 ... +180 °
Resolutie 0,1 °
Nauwkeurigheid ± 1 °
Schijnbaar vermogen
Meetbereik 0 tot 9,9 kVA
Resolutie 0,001 kVA
Nauwkeurigheid ± (1 % +0,008 kVA),
Schijnbaar vermogen
Meetbereik 10 ... 99,99 kVA
Resolutie 0,01 kVA
Nauwkeurigheid ± (1% +0,08 kVA)
Schijnbaar vermogen
Meetbereik 100 ... 999,9 kVA
Resolutie 0,1 kVA
Nauwkeurigheid ± (1% +0,8 kVA)
Schijnbaar vermogen
Meetbereik 1 ... 9,99 MVA
Resolutie 0,001 MVA
Nauwkeurigheid ± (1 % +0,008 MVA),
Vermogensfactor
Meetbereik 0 tot 1
Resolutie: 0,01
Nauwkeurigheid ± 0,04
Actieve energie
Meetbereik 0 tot 9,9 kWh
Resolutie 0,001 kWh
Nauwkeurigheid ± (1 % +0,008 kWh),
Actieve energie
Meetbereik 10 ... 99,9 kWh
Resolutie 0,01 kWh
Nauwkeurigheid ± (1% +0,08 kWh)
Actieve energie
Meetbereik 100 ... 999,9 kWh
Resolutie 0,1 kWh
Nauwkeurigheid ± (1 % +0,8 kWh),
Actieve energie
Meetbereik 1 ... 9,99 MWh
Resolutie 0,001 MWh
Nauwkeurigheid ± (1 % +0,008 MWh),
Schijnenergie
Meetbereik 0 tot 9,9 kVAh
Resolutie 0,001 kVAh
Nauwkeurigheid ± (1% +0,008 kVAh)
Schijnenergie
Meetbereik 10 ... 99,9 kVAh
Resolutie 0,01 kVAh
Nauwkeurigheid ± (1% +0,08 kVAh)
Schijnenergie
Meetbereik 100 ... 999,9 kVAh
Resolutie 0,1 kVAh
Nauwkeurigheid ± (1 % +0,8 kVAh)
Schijnenergie
Meetbereik 1 ... 9,9 MVAH
Resolutie 0,001 MVAH
Nauwkeurigheid ± (1% +0,008 KVAH)
Blindeenergie
Meetbereik 0 tot 9,9 kvarh
Resolutie 0,001 kvarh
Nauwkeurigheid ± (1% +0,008 KVARh)
Blindeenergie
Meetbereik 10 ... 99,9 kvarh
Resolutie 0,01 kvarh
Nauwkeurigheid ± (1% + 0,08 KVARh)
Blindeenergie
Meetbereik 100 ... 999,9 kvarh
Resolutie 0,1 kvarh
Nauwkeurigheid ± (1% +0,8 KVARh)
Blindeenergie
Meetbereik 1 ... 9,99 MVARh
Resolutie 0,001 MVARh
Nauwkeurigheid ± (1% +0,008 KVARH),
Frequentie
Meetbereik 45 ... 65 Hz
Resolutie 0,1 Hz
Nauwkeurigheid 0,1 Hz
Algemene technische gegevens
Meetfuncties HOLD
Display type LCD met verlichting
Displayformaat 3,7 inch
Opslagmedium: SD-kaart,
Opslagcapaciteit 2 GB
Geheugeninterval van 2 s.
Opslaginterval tot 120 min.
Interface USB, RS232
Norm(en) IEC 1010
Stroomverbruik meetapparaat: 300 mA DC
Stroomverbruik stroomtang 34 mA DC
Maximale kabeldiameter 50 mm
Veiligheidsnorm CAT III 600 V.
Overbelastingsbeveiliging spanning AC 720 V / stroom AC 1300 A.
Afmetingen stroomtang: 210 x 85 x 33 mm
Keuze van het meetbereik automatisch, handmatig
Menutaal Engels (US), Engels (GB)
Beschermingsklasse (apparaat) IP21
Voedingsspanning 9V
Stekkertype apparaat-Eurostekker
Batterij/batterij 8 x 1,5 V AA batterij, alkalinemangaan
Capaciteit 3000 mAh
Gebruikscondities 0 tot 50 °C, 0 tot 80% RV
Opslagcondities 0 ... 50 °C, 0 tot 80% RV
Afmetingen ( L x b x h ) 225 x 125 x 64 mm
Gewicht 811,5 g

Stekker: Nee

Soortnaam: Netwerkanalyser

Meetcategorie: CAT III 600 V

Aanduiding: LCD

Fasenherkenning: Ja (geïntegreerd)

Randaardeherkenning: Nee

: ISO

Voedingsspanning: 9 V

Afm.: (l x b x h) 225 x 125 x 64 mm

Gewicht: 948 g

Kalibreerservice: Incl. ISO-kalibratiecertificaat

Meetwijze: 1-fasig
3-fasig

Bijzonderheden: Met logger
Incl. stroomtang

Breedte: 125 mm

Hoogte: 64 mm

: 225 mm

Interfaces: USB
RS232

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 3812650 PCE Instruments PCE-PA 8000-ICA Netwerkanalyser Kalibratie (ISO) 1-fasig, 3-fasig Met logger, Incl. stroomtang

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812650 PCE Instruments PCE-PA 8000-ICA Netwerkanalyser Kalibratie (ISO) 1-fasig, 3-fasig Met logger, Incl. stroomtang

Omschrijving

Met de 3-fase vermogensmeter is het mogelijk om het vermogen te meten en op te nemen in een één- en drie fasen circuit. Met de 3-fase vermogensmeter kunnen metingen op lange termijn worden uitgevoerd. Het meetapparaat slaat de meetgegevens op in XLS-format op een insteekbare SD-kaart. Hierdoor kunnen de meetgegevens gemakkelijk op de computer worden geanalyseerd. Het interval van de opname is hierbij van 2 ... 7200 seconden vrij selecteerbaar.

De energiemeter kan daarbij energiemetingen uitvoeren en de vermogensfactor en de fasehoek bepalen. De stroomtangen van de 3-fase vermogensmeter kunnen worden gebruikt voor een draaddiameter tot 50 mm. Zo is het meetapparaat uitermate geschikt voor gebruik in het elektriciteitsnet. Door het grote 3,7 inch display kunnen alle meetwaarden in één oogopslag worden afgelezen. Zo is een snelle analyse van de actuele meetwaarden mogelijk en heeft u een overzicht van stroom, spanning en het opgenomen vermogen.
