Name: PCE Instruments PCE-PA 8300-1-ICA Netwerkanalyser Kalibratie (ISO) 3-fasig Met logger, Incl. stroomtang, Energiemetingen
Brand: PCE Instruments
SKU: 3812651
Availability: BackOrder

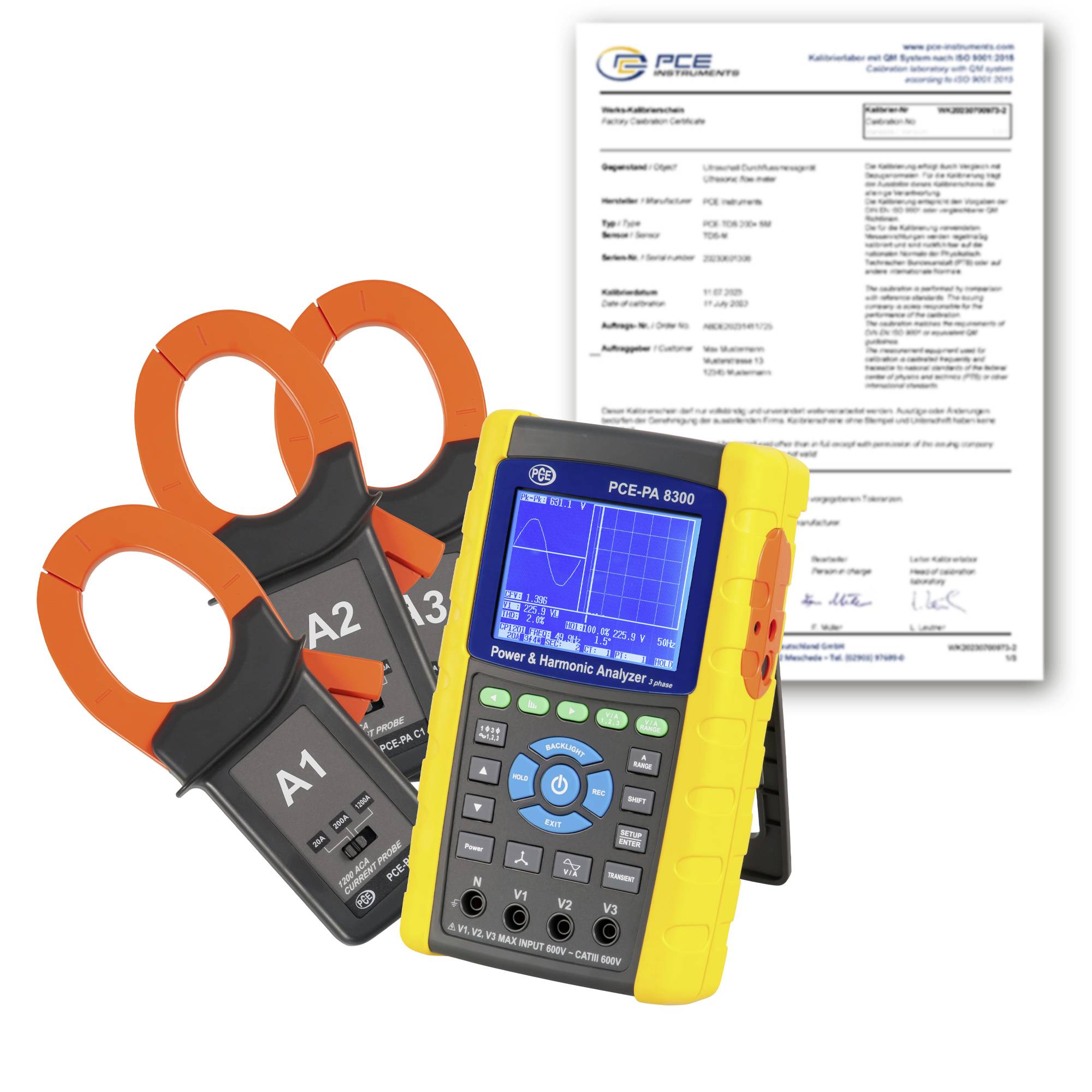

Vermogen- en harmonische analyzer met drie klemprobes voor een ijkingscertificaatdocument.

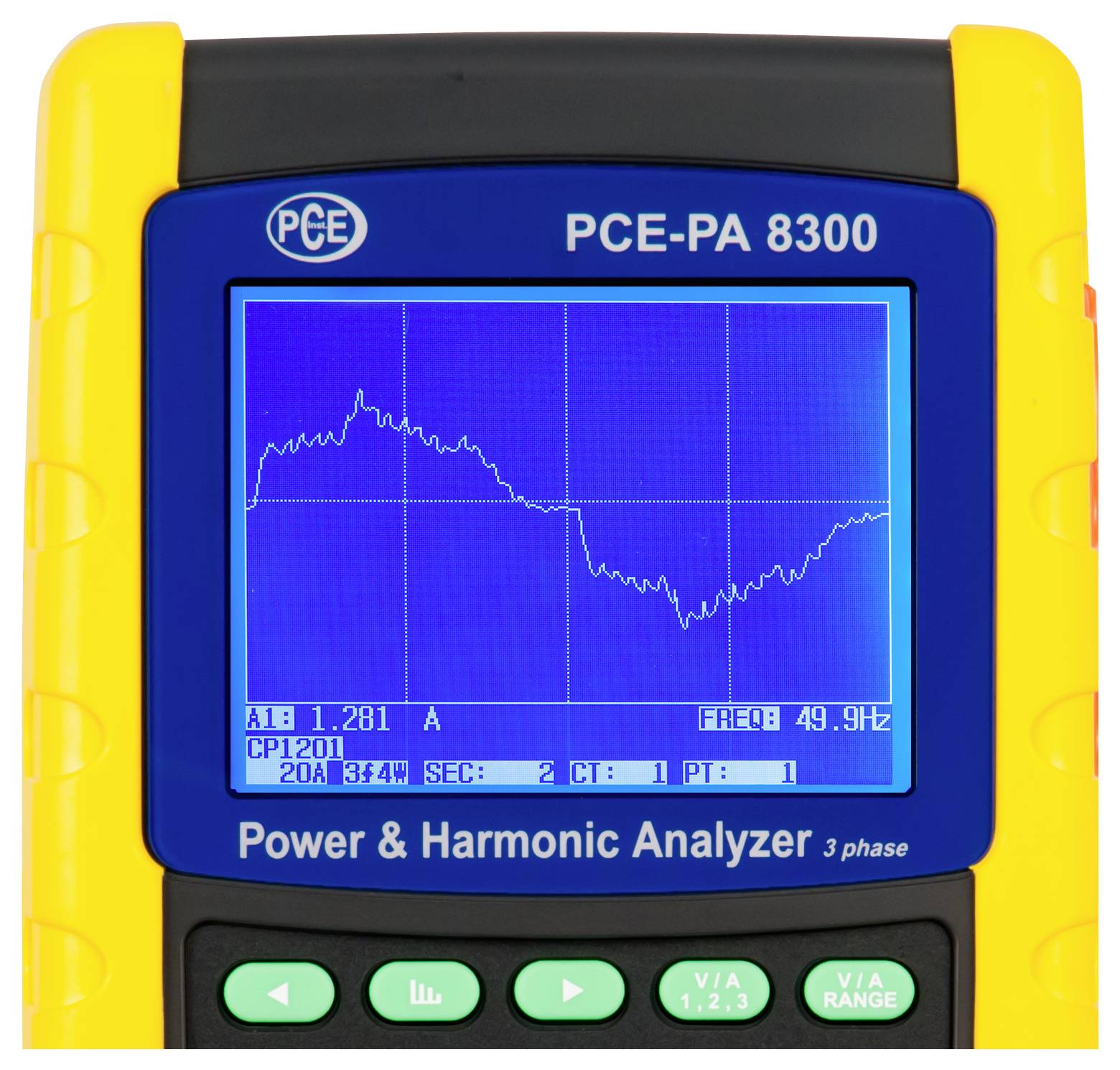

Handheld PCE-PA 8300 energie- en harmonische analyzer met een blauw scherm met een fluctuerende golfvorm en frequentielezing van 49,9 Hz.

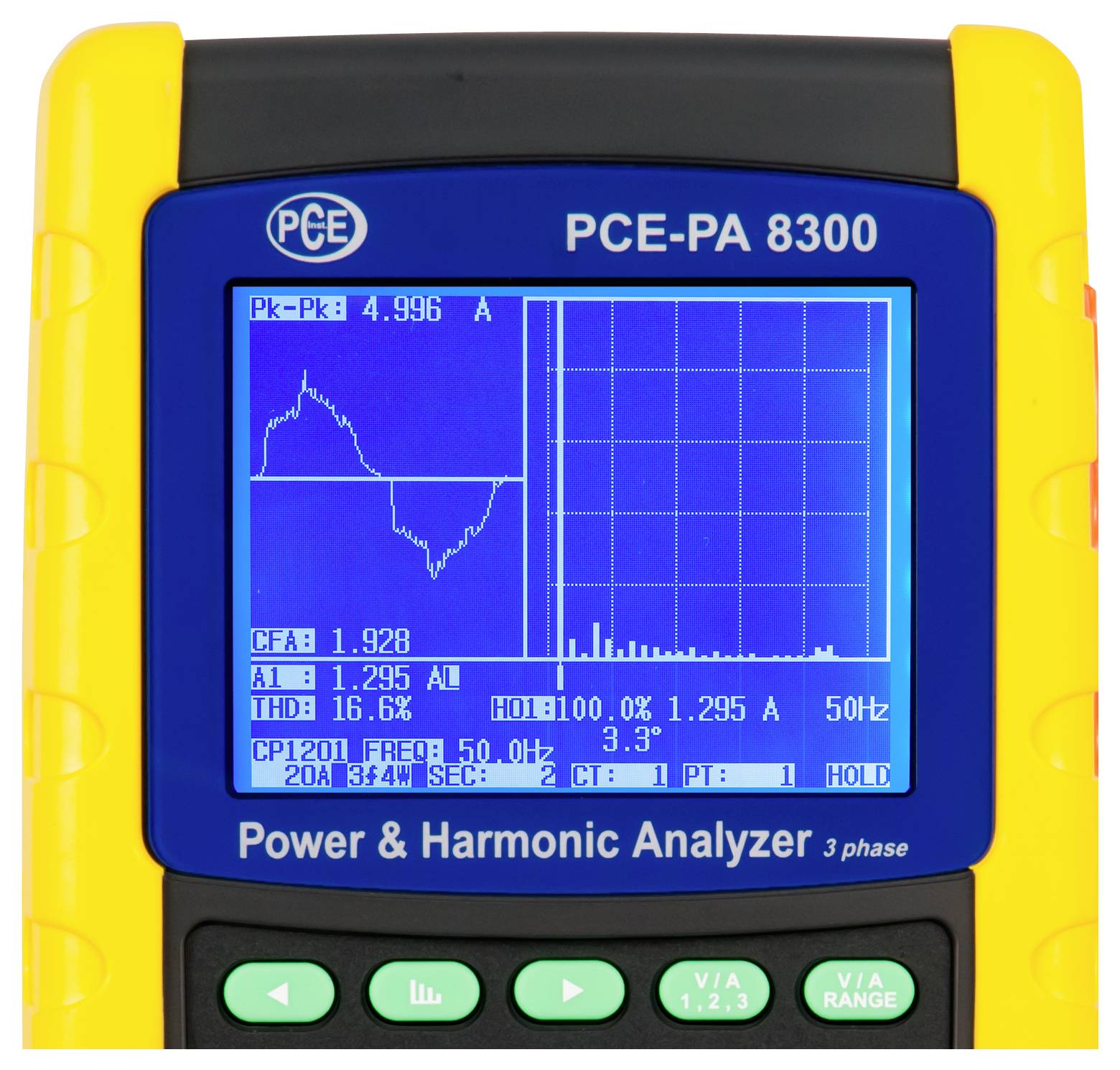

Handheld PCE-PA 8300 vermogen- en harmonische analyzer met golfvorm- en spectrummetingen op een blauwe display.

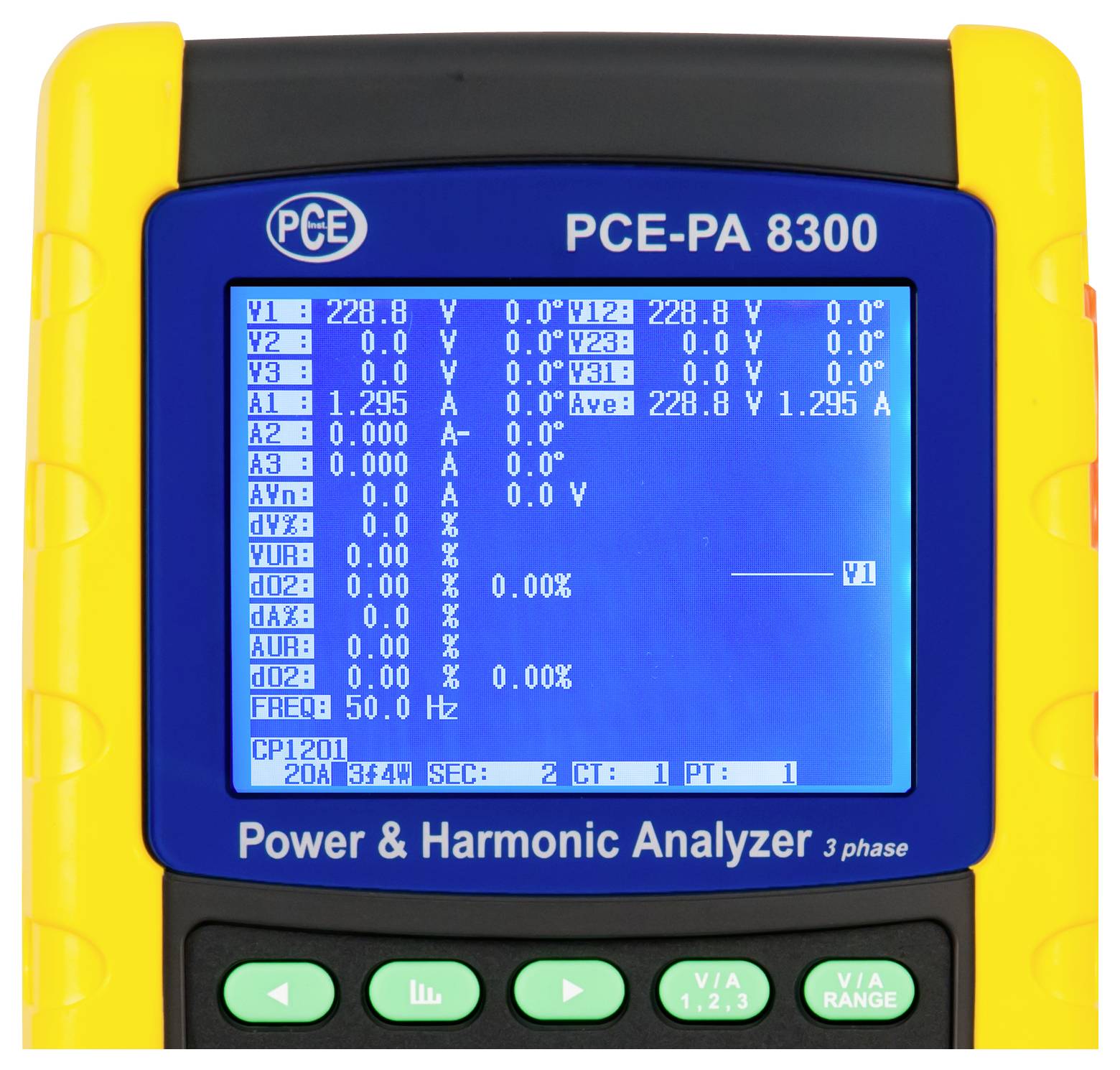

PCE-PA 8300 driefasige energie- en harmonische analyzer met spanning-, stroom- en frequentiemetingen op het scherm.

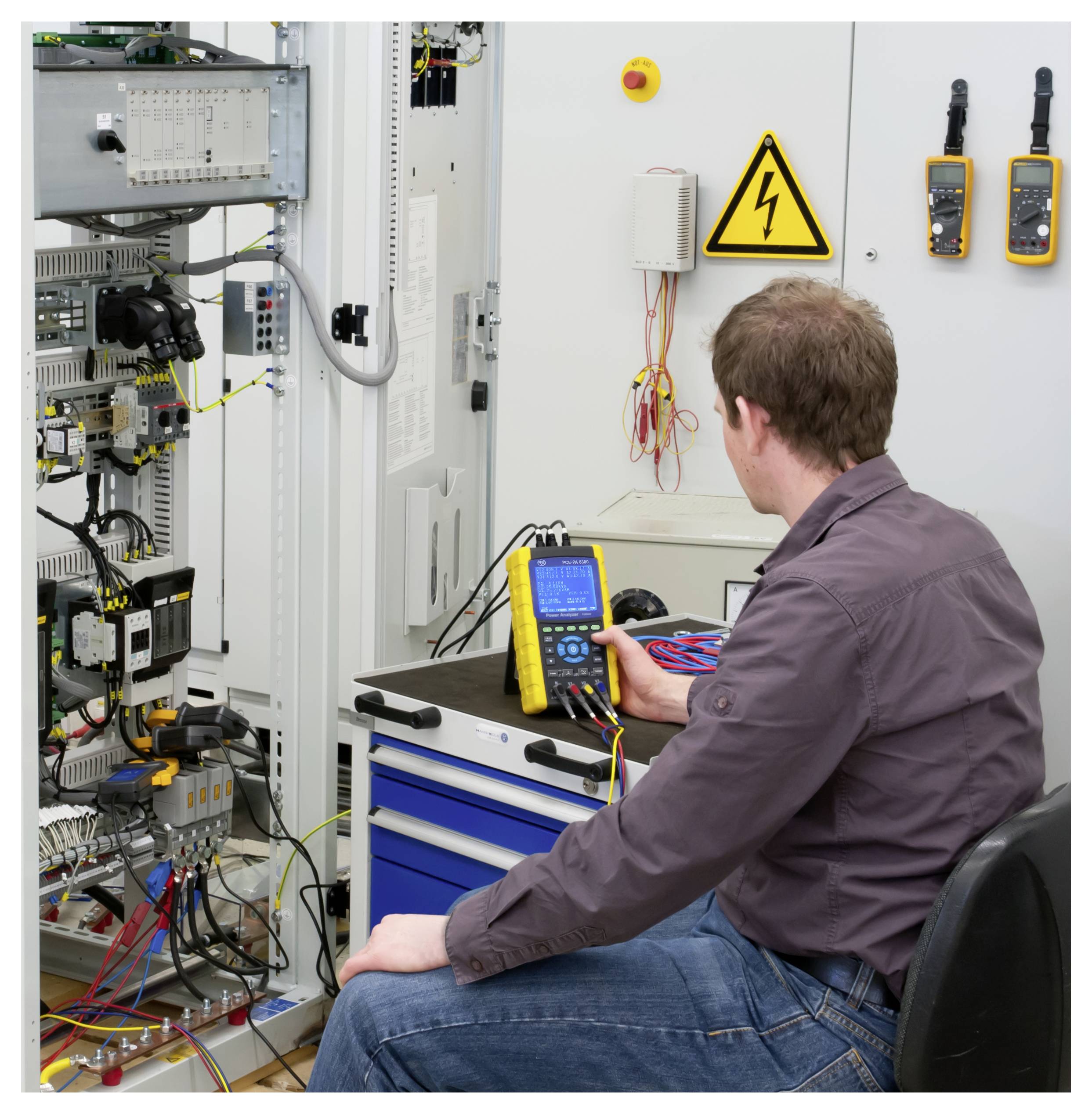

Technicus die elektrische bedieningspanelbedrading met een draagbare meter in een werkplaats test, in de buurt van een waarschuwingsteken voor hoge spanning.

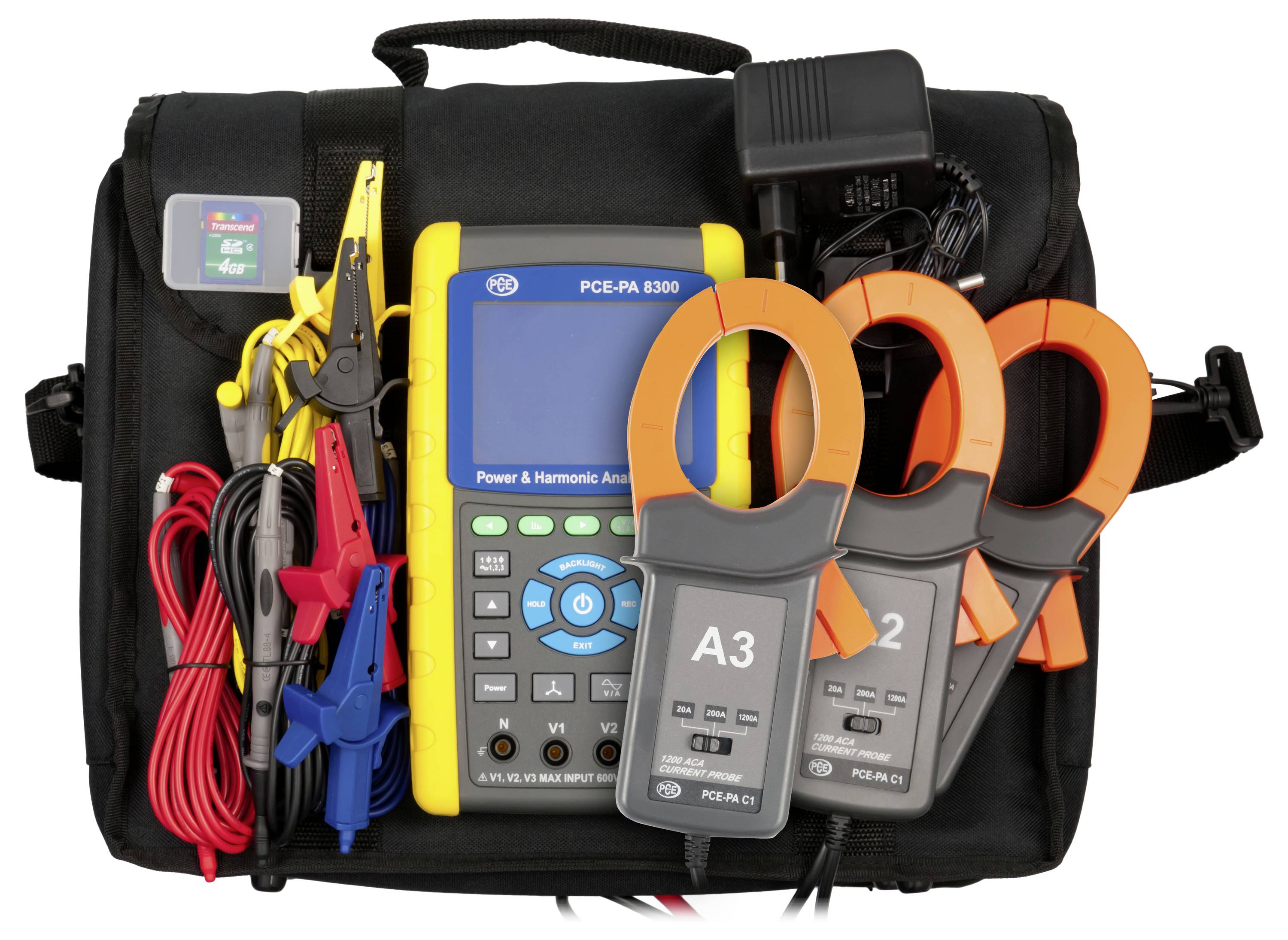

Draagbare stroomanalyzer-kit in een zwarte draagtas, inclusief testdraden, klemmen, een geel handheld-meetapparaat en drie klemmsensoren gelabeld A3, 2 en 3.

1/6

Extra services en acties

Datasheet (PDF)

Leverbaar wo. 9 dec 2026

Aantal

Stuk(s)

Totaal (€ 3.503,31 / Stuk)

€ 3.503,31

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

PCE Instruments vermogensmeter PCE-PA 8300-1-ICA

3-fasige vermogen- en netwerkstoringsanalyser
Meting tot 1200 A AC
Harmonische analyse van de harmonischen
Meting van het werkzaam vermogen, de actieve en de blindvermogensmeting
Vermogensfactormeting
Stroomtangen versleten. Fabrikant kan worden aangesloten
SD-kaartgeheugen
Instelbaar opslaginterval*
Tot 600 V AC meetbaar
Meting van fasehoek / frequentie
Grafisch display met harmonieuze weergave
Robuuste behuizing
Automatische keuze van het meetbereik (AC V)
Incl. ISO-kalibratiecertificaat

Technische specificaties

Wisselspanning (AC)
Meetbereik 10 ... 600 V
Nauwkeurigheid ± (0,5% +0,5 V)
Overbelasting 720 V RMS
Wisselstroom (AC)
Meetbereik 0,2 ... 10 A
Resolutie 0,001 A
Nauwkeurigheid ± (0,5 % +0,1 A)
Overbelasting 1300 A met stroomtang
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 10 ... 20 A
Resolutie 0,01 A
Nauwkeurigheid ± (0,5 % +0,1 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 0,2 ... 100 A
Resolutie 0,01 mA
Nauwkeurigheid ± (0,5% +0,5 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 100 ... 200 A
Resolutie: 0,1 A
Nauwkeurigheid ± (0,5% +0,5 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 0,2 ... 1000 A
Resolutie 0,1 mA
Nauwkeurigheid ± (0,5% +5 A)
Frequentiebereik 40 ... 1000 Hz
Wisselstroom (AC)
Meetbereik 1000 ... 1200 A
Resolutie 1 A.
Nauwkeurigheid ± (0,5% +5 A)
Frequentiebereik 40 ... 1000 Hz
Werkelijk vermogen
Meetbereik 0 tot 9,999 kW
Resolutie 0,001 W
Nauwkeurigheid ± (1% +0,008 kW)
Werkelijk vermogen
Meetbereik. 10 kW
Meetbereik van. 99,99 kW
Resolutie 0,01 kvar
Nauwkeurigheid ± (1% +0,08 kW) W.
Werkelijk vermogen
Meetbereik 100 ... 999,9 kW
Resolutie 0,1 kW
Nauwkeurigheid ± (1% +0,8 kW)
Werkelijk vermogen
Meetbereik 1 ... 9,999 MW
Resolutie 0,001 MW
Nauwkeurigheid ± (1% +0,008 MW)
Blind vermogen
Meetbereik 0 tot 9,999 kvar
Resolutie 0,001 kvar
Nauwkeurigheid ± (1% +0,008 kvar)
Blind vermogen
Meetbereik 10 ... 99,99 kvar
Resolutie 0,01 kvar
Nauwkeurigheid ± (1% +0,08 kvar)
Blind vermogen
Meetbereik 100 ... 999,9 kvar
Resolutie 0,1 kvar
Nauwkeurigheid ± (1% +0,8 kvar)
Blind vermogen
Meetbereik 1 ... 9,999 MVAR
Resolutie 0,001 MVAR
Nauwkeurigheid ± (1 % +0,008 MVAR),
Fasehoek
Meetbereik -180 ... +180 °
Resolutie 0,1 °
Nauwkeurigheid ± 1 °
Schijnbaar vermogen
Meetbereik 0 tot 9,999 kVA
Resolutie 0,001 kVA
Nauwkeurigheid ± (1% +0,008 kVA)
Schijnbaar vermogen
Meetbereik 10 ... 99,99 kVA
Resolutie 0,01 kW
Nauwkeurigheid ± (1 % +0,08 kVA),
Schijnbaar vermogen
Meetbereik 100 ... 999,9 kVA
Resolutie 0,1 kVA
Nauwkeurigheid ± (1% +0,8 kVA)
Schijnbaar vermogen
Meetbereik 1 ... 9,999 MVA
Resolutie 0,001 MVA
Nauwkeurigheid ± (1% +0,008 MVA)
Vermogensfactor
Meetbereik 0 tot 1
Resolutie: 0,01
Nauwkeurigheid ± 0,04
Actieve energie
Meetbereik 0 tot 9,999 kWh
Resolutie 0,001 kVAh
Nauwkeurigheid ± (2% +0,008 kWh)
Actieve energie
Meetbereik 10 ... 99,99 kWh
Resolutie 0,01 kWh
Nauwkeurigheid ± (2% +0,08 kWh)
Actieve energie
Meetbereik 100 ... 999,9 kWh
Resolutie 0,1 kWh
Nauwkeurigheid ± (2 % +0,8 kWh)
Actieve energie
Meetbereik 1 ... 9,999 MWh
Resolutie 0,001 MWh
Nauwkeurigheid ± (2% +0,008 MWh)
Schijnenergie
Meetbereik 0 tot 9,999 kVAh
Resolutie 0,001 kVAh
Nauwkeurigheid ± (2% +0,008 kVAh)
Schijnenergie
Meetbereik 10 ... 99,99 kVAh
Resolutie 0,01 kVAh
Nauwkeurigheid ± (2% +0,08 kVAh)
Schijnenergie
Meetbereik 100 ... 999,9 kVAh
Resolutie 0,1 kVAh
Nauwkeurigheid ± (2 % +0,8 kVAh)
Schijnenergie
Meetbereik 1 ... 9,999 MVAH
Resolutie 0,001 MVAH
Nauwkeurigheid ± (2% +0,008 MVAh)
Blindeenergie
Meetbereik 0 tot 9,999 kvarh
Resolutie 0,001 kvarh
Nauwkeurigheid ± (2% +0,008 kVARh)
Blindeenergie
Meetbereik 10 ... 99,99 kvarh
Resolutie 0,01 kvarh
Nauwkeurigheid ± (2% +0,08 kVARh)
Blindeenergie
Meetbereik 100 ... 999,9 kvarh
Resolutie 0,1 kvarh
Nauwkeurigheid ± (2% +0,8 kVARh)
Blindeenergie
Meetbereik 1 ... 9,999 MVARh
Resolutie 0,001 MVARh
Nauwkeurigheid ± (2% +0,008 MVARh)
Frequentie
Meetbereik 45 ... 65 Hz
Resolutie 0,1 Hz
Nauwkeurigheid 0,1 Hz
Meting van de bovenas (harmonisch)
Meetbereik 1 ... 50 orde
Stroombereik 0.2 ... 1200 A
Spanningsbereik 10 ... 600 V
Algemene technische gegevens
Meetfuncties HOLD
Frequentie 40 ... 1000 Hz
Display type LCD met verlichting
Displayformaat 3,7 inch
Opslagmedium: SD-kaart,
Opslagcapaciteit 4 GB
Geheugeninterval van 2 s.
Opslaginterval tot 120 min.
Interface RS232
Norm(en) IEC 1010
Stroomverbruik meetapparaat: 500 mA DC
Stroomverbruik stroomtang 34 mA DC
Maximale kabeldiameter 50 mm
Veiligheidsnorm CAT III 600 V.
Afmetingen stroomtang: 210 x 64 x 33 mm, klembek: 86 mm (buiten)
Keuze van het meetbereik automatisch, handmatig
Menutaal Engels (US), Engels (GB)
Beschermingsklasse (apparaat): IP20
Voedingsspanning 9V
Stekkertype apparaat-Eurostekker
Batterij/batterij 8 x 1,5 V AA batterij, alkalinemangaan
Capaciteit 3000 mAh
Gebruikscondities 0 tot 50 °C, 10 tot 80% RV
Opslagcondities 0 ... 50 °C, 10 tot 80% RV
Afmetingen ( L x b x h ) 225 x 125 x 64 mm
Gewicht 1010 g

Soortnaam: Netwerkanalyser

Meetcategorie: CAT III 600 V

Aanduiding: LCD

Fasenherkenning: Ja / ja

: ISO

Voedingsspanning: 9 V

Afm.: (l x b x h) 225 x 125 x 64 mm

Gewicht: 1010 g

Kalibreerservice: Incl. ISO-kalibratiecertificaat

Meetwijze: 3-fasig

Bijzonderheden: Met logger
Incl. stroomtang
Energiemetingen

Breedte: 125 mm

Hoogte: 64 mm

: 225 mm

Interfaces: RS232

Verpakking: Verpakking zonder plastic

Documenten en downloads

Datablad

Datablad 3812651 PCE Instruments PCE-PA 8300-1-ICA Netwerkanalyser Kalibratie (ISO) 3-fasig Met logger, Incl. stroomtang, Energiemetingen

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3812651 PCE Instruments PCE-PA 8300-1-ICA Netwerkanalyser Kalibratie (ISO) 3-fasig Met logger, Incl. stroomtang, Energiemetingen

Omschrijving

De vermogensmeter valt op door zijn eenvoudige gebruik. De vermogensmeter slaat alle meetwaarden op een SD-kaart op. De vermogensmeter kan worden gebruikt voor het meten van het vermogen en voor het analyseren van het net. Het vermogen kan worden gemeten van de vermogensmeter tot 9999 MW. Voor de netanalyse kan de vermogensmeter harmonischen en harmonischen tot de 50ste orde exact bepalen.

Alle meetwaarden worden op het grafisch LCD-scherm weergegeven. Het is dus geen probleem met de vermogensmeter om de netverstoringen weer te geven. Voor een nauwkeurige netwerk- en vermogensanalyse kunnen de meetgegevens in een vrij instelbaar opslaginterval op een SD-geheugenkaart worden opgeslagen. Dit maakt langdurig opnemen met de vermogensmeter mogelijk.

De teksten voor dit artikel zijn automatisch vertaald.
