PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O-module
Fabrikantnummer:
Artikelnummer:
Soortnaam
I/O-module
Type
PCAN-MicroMod FD Analog
Fabrikantnr.
IPEH-003087
Datasheet (PDF)
1 Stuk(s)
Aantal
Totaal (€ 433,88 / Stuk)
€ 433,88
excl. btw
Gratis verzending*
Slechts 1 Stuk(s) beschikbaar
Highlights & Details
Configureerbare CAN-FD-module met de nadruk op analoge I/OS
- Configureerbare I/O-module met focus op analoge in- en uitgangen voor CAN- en CAN-FD-netwerken

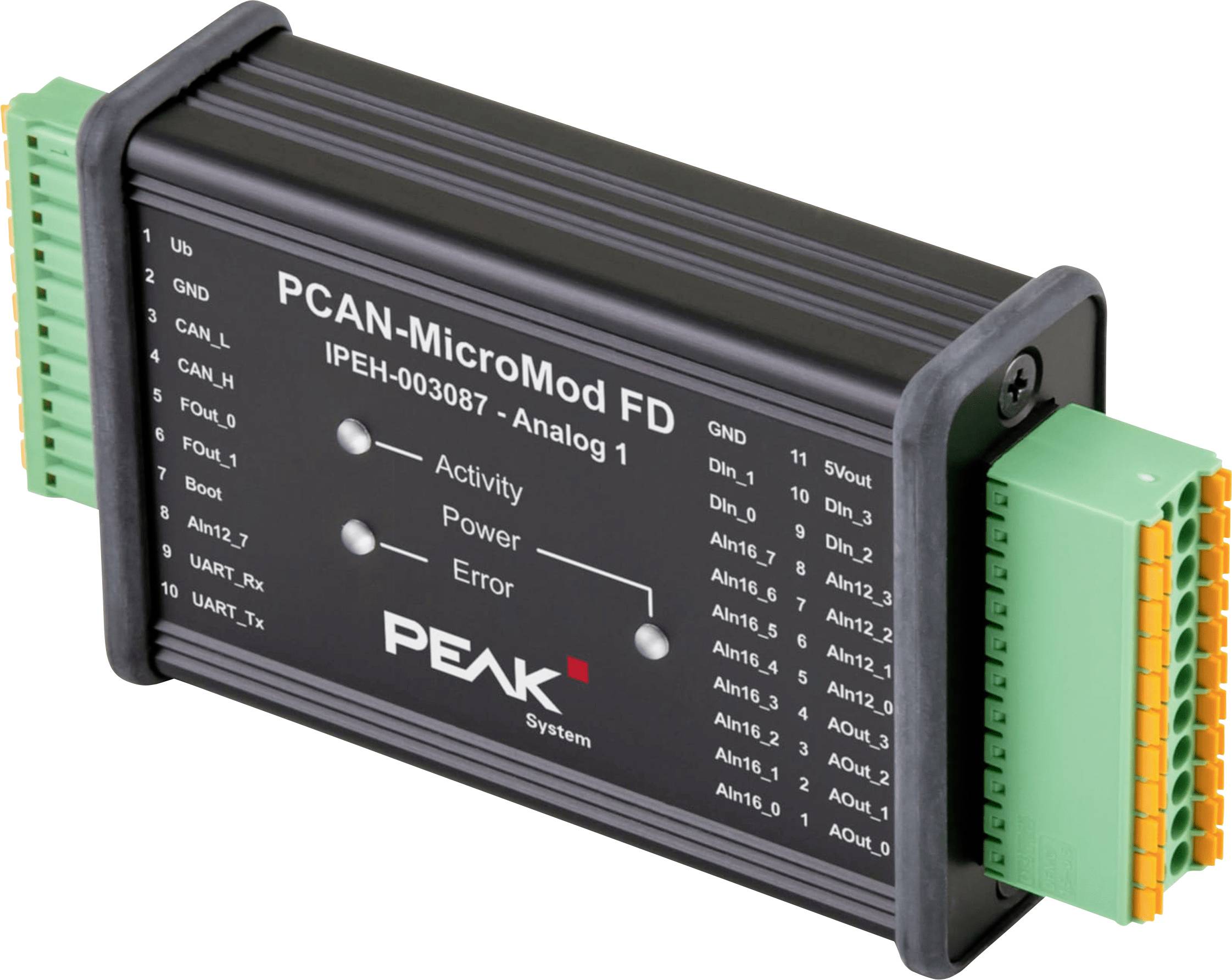

- Compacte printplaat met aangesloten PCAN-MicroMod FD in aluminium behuizing en veerklemmen voor CAN, I/O en voeding
- Eenvoudige configuratie met de meegeleverde Windows-software PCAN-MicroMod FD Configuration
Technische specificaties
- CAN/CAN FD bitsnelheden: 20 kbps tot 10 Mbps (ISO 11898-2)
- 2 frequentieuitgangen met instelbaar frequentiebereik 0 tot 20 kHz
- Analoge ingangen: 8x 16-bits resolutie, 4x 12-bits resolutie, 1x spanningsbewaking (0 tot 30 V, 12-bits)
- Analoge uitgangen: 4x 12-bits resolutie, spanningsbereik 0 tot 5 V of 0 tot 10 V instelbaar
- 4 digitale ingangen, per kanaal pull-up of pull-down configureerbaar
- Soortnaam
I/O-module
- Type
PCAN-MicroMod FD Analog
- Fabrikantnr.
IPEH-003087
Documenten en downloads
Datablad
Datablad 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O-module
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3532753 PEAK-System Technik IPEH-003087 PCAN-MicroMod FD Analog I/O-module
Omschrijving
De PCAN-MicroMod FD Analog is een bedrijfsklaar moederbord met aangesloten PCAN-MicroMod FD-module, die de randapparatuur voor specifieke behoeften levert. Voor de aansluiting van CAN, I/O en voeding worden veerklemconnectoren gebruikt. Het basisbord PCAN-MicroMod FD Analog legt de nadruk op analoge in- en uitgangen, die zijn voorzien van een passende beveiligingsschakeling.
De PCAN-MicroMod FD wordt geconfigureerd met behulp van de meegeleverde Windows-software. Daarbij staan naast eenvoudige I/O-mapping op CAN-ID's ook functieblokken voor de verwerking van de gegevens beschikbaar. De op de computer gemaakte configuratie wordt via CAN-bus naar de PCAN-MicroMod FD overgebracht, die vervolgens als zelfstandige CAN-node loopt. Op een CAN-bus kunnen meerdere modules onafhankelijk van elkaar worden geconfigureerd.
De teksten voor dit artikel zijn automatisch vertaald.
De PCAN-MicroMod FD wordt geconfigureerd met behulp van de meegeleverde Windows-software. Daarbij staan naast eenvoudige I/O-mapping op CAN-ID's ook functieblokken voor de verwerking van de gegevens beschikbaar. De op de computer gemaakte configuratie wordt via CAN-bus naar de PCAN-MicroMod FD overgebracht, die vervolgens als zelfstandige CAN-node loopt. Op een CAN-bus kunnen meerdere modules onafhankelijk van elkaar worden geconfigureerd.
De teksten voor dit artikel zijn automatisch vertaald.
Omvang van de levering
- PCAN-MicroMod FD Configuration software voor Windows
- Windows-ontwikkelpakket met GCC ARM embedded, flashprogramma en programmeervoorbeelden
