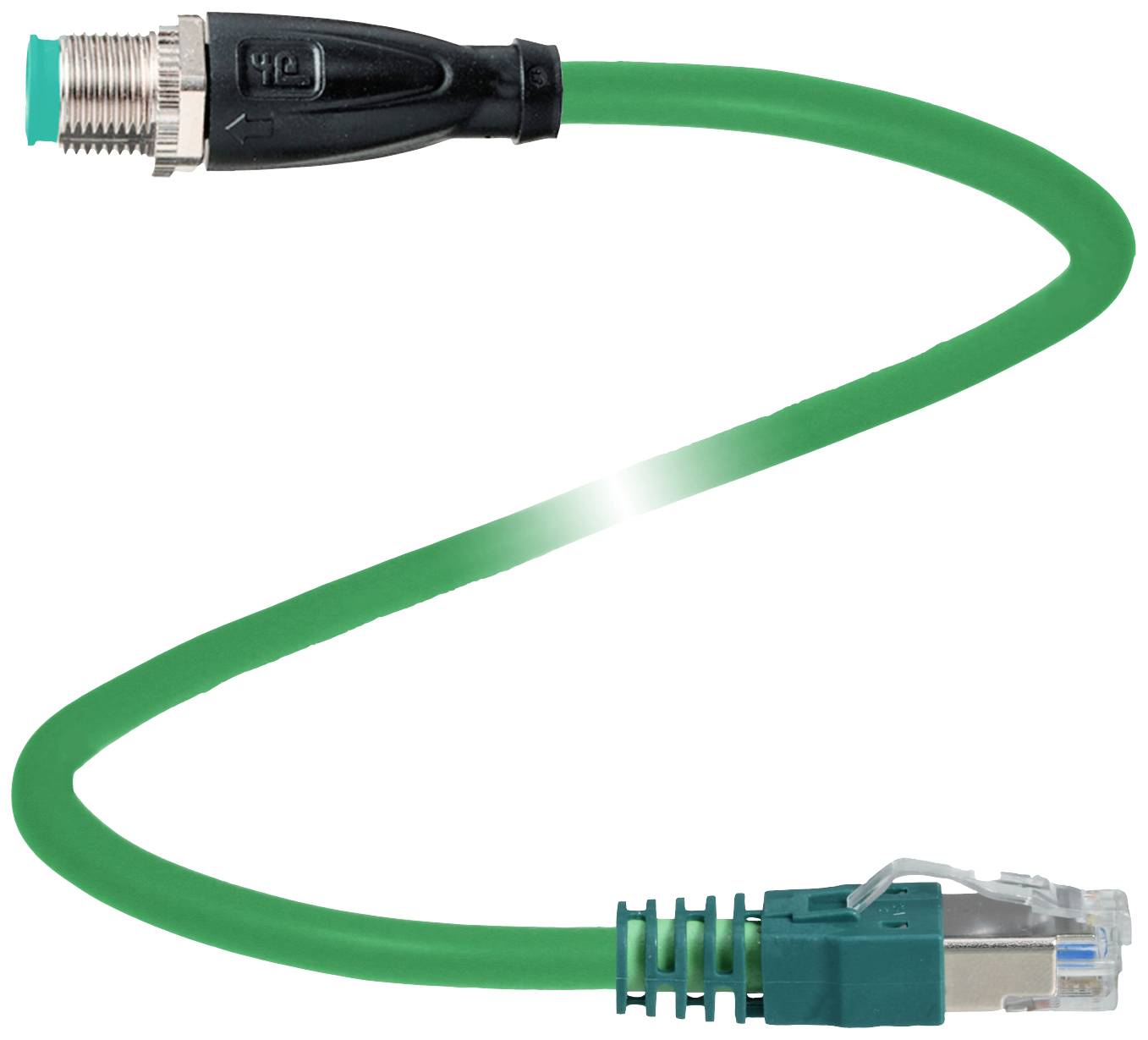

Afbeelding vergelijkbaar
Pepperl+Fuchs 70134549 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 8 RJ45, stekker 5 m
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Sensor/actuator connector, geassembleerd
Bouwtype
RJ45, stekker
Aansluiting A
M12-stekker, recht
Aansluiting B
RJ45 stekker
Aantal polen
4
8
Datasheet (PDF)
Aantal (Stuk(s))
Besparing
Verpakkingsprijs (excl. btw)
1
-
€ 59,50
3
3% = € 4,95
€ 57,85
5
4% = € 11,55
€ 57,19
10
5% = € 27,60
€ 56,74
25
5% = € 81,00
€ 56,26
Staffelprijzen zijn afhankelijk van de verkoper
Besparing € 0,00
Aantal
Totaal (€ 59,50 / Stuk)
€ 59,50
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
Piece
- Type
V1SD-G-GN5M-PUR-E1S-V45-G
- Soortnaam
Sensor/actuator connector, geassembleerd
- Bouwtype
RJ45, stekker
- Aansluiting A
M12-stekker, recht
- Aansluiting B
RJ45 stekker
- Aantal polen
4
8
- Kabellengte
5 m
- Mantelmateriaal
PUR
- Nominale spanning
60 V/DC
- Buiten-Ø
6 mm
- Kabeldoorsnede (sensor- en actorkabels)
0.34 mm²
- Aansluiting
M12-stekker
- Soort schroefdraad
M12 x 1
- Codering
D
- Contactoppervlakte
Au
- Max. dwarsdoorsnede
0.34 mm²
- Min. dwarsdoorsnede
0.34 mm²
IP68
IP69
IP20
- Bijzonderheden
Geschikt voor sleepketting
- Min. temperatuur
-40 °C
- Max. temperatuur
90 °C
- Soort sluiting
Schroef
- Fabrikantnr.
70134549
- Inhoud
1 stuk(s)
- Kabel-Ø
6 mm
- Kabeldiameter tot
6 mm
- Kabeldiameter vanaf
6 mm
- Kabel-Ø
6 - 6 mm
- Draadloos oplaadbaar
Nee
- Kabel-Ø
0,34 mm²
- UKCA
n.v.t.
Documenten en downloads
Datablad
Datablad 2630541 Pepperl+Fuchs 70134549 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 8 RJ45, stekker 5 m
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2630541 Pepperl+Fuchs 70134549 Sensor/actuator connector, geassembleerd M12 x 1 Aantal polen (sensoren): 4, 8 RJ45, stekker 5 m
Omschrijving
Buskabel Ethernet M12-stekker recht D-gecodeerd op RJ45; Ethernet-gecodeerd, 4-polig, PUR-kabel groen, Cat5e; Afgeschermd, UL-goedgekeurd, geschikt voor sleepkettingen; lengte: 5 m.
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- connector 1
- Aansluiting: Stekker
- Model: M12
- Uitvoering: Recht
- Vergrendeling: Schroefverbinding
- Aantal Polen: 4
- Codering: D-gecodeerd
- connector 2
- Aansluiting: Stekker
- Model: RJ45
- Uitvoering: Recht
- Vergrendeling: Vergrendeling
- Aantal Polen: 8
- Codering: Ethernet/IP/PROFINETelektrische gegevens
- bedrijfsspanning: Max. 48 V AC/60 V DCconform
- beschermingsklasse: En 60529
- stekkerverbinding: Connector M12 x 1: IEC 61076-2-101 | connector RJ45: IEC 60603-7
- componentcategorie: CAT5 (IEC 11801), CAT5e (IEC 61156-6)
- ontvlambaarheid: IEC 60332-1-2 / UL 2556omgevingscondities
- omgevingstemperatuur
- Connector 1: -40... 90 °C (-40... 194 °F)
- Kabel, vast gelegd: -30... 70 °C (-22... 158 °F)
- Kabel, beweegbaar: -20... +70 °C (-4 tot 158 °F)mechanische gegevens
- connector 1
- Aanhaalmoment: 0,6 Nm
- Losvergrendeling: Aanwezig
- Gereedschapsmontage: Langsranden en zeskantmoer SW = 14 mm
- Steekcycli: Min. 100
- Afscherming: Afscherming aan schroefverbinding aangebracht
- Beschermingsklasse IP68 / IP69
- connector 2
- Losvergrendeling: Aanwezig
- Steekcycli: Min. 100
- Afscherming: Afscherming aan connector aangebracht
- Beschermingsklasse IP20
- kabel: Conform IEC/en 60228 (DIN VDE 0295) klasse 5
- Manteldiameter: 6 mm
- Buigradius: > 10 x leidingdiameter, beweegt | > 8 x leidingdiameter, vast gelegd
- Mantaalhechtende stoel: Max. 60 N / 100 mm
- Mantelkleur: Groen (vergelijkbaar met RAL 6018)
- Aantal aders: 4
- Aderdiameter: 0,34 mm2 / 22 AWG
- Aderkleur: Ader 1-1: Geel | ader 2-3: Wit | ader 3-2: oranje | ader 4-6: Blauw
- Aderopbouw: 7 x 0,254 mm Ø | per paar vershaast naar de stervierer
- Afscherming: Aluminium gelamineerde polyesterfolie | gevlochten Cu, vertind
- Lengte: 5 m
- geschikt voor sleepketting
- Sleepkettingcycli: Max. 1000000
- Verplaatsingssnelheid: Max. 3 m/s.
- Verplaatsing: Max. 5 m.
- Versnelling: Max. 2 m/s2materiaal
- LABS-vrijheid: Ja
- halogeenvrijheid: Ja
- connector 1
- Schroefverbinding: Spuitgietzink, vernikkeld
- Handgreep: TPU, zwart
- Contactoppervlak: AU
- Ontvlambaarheid: V-2
- connector 2
- Handgreep: PA, groen
- Ontvlambaarheid: V-0
- -kabel
- Mantel: PUR op polyetherbasis
- Aderisolatie: PP
- Ontvlambaarheid: FT2
