Name: Pepperl+Fuchs ML100-6-IR/95/102 226771 Reflecterende lichtsluis Lichtschakelend 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2628816
Availability: BackOrder

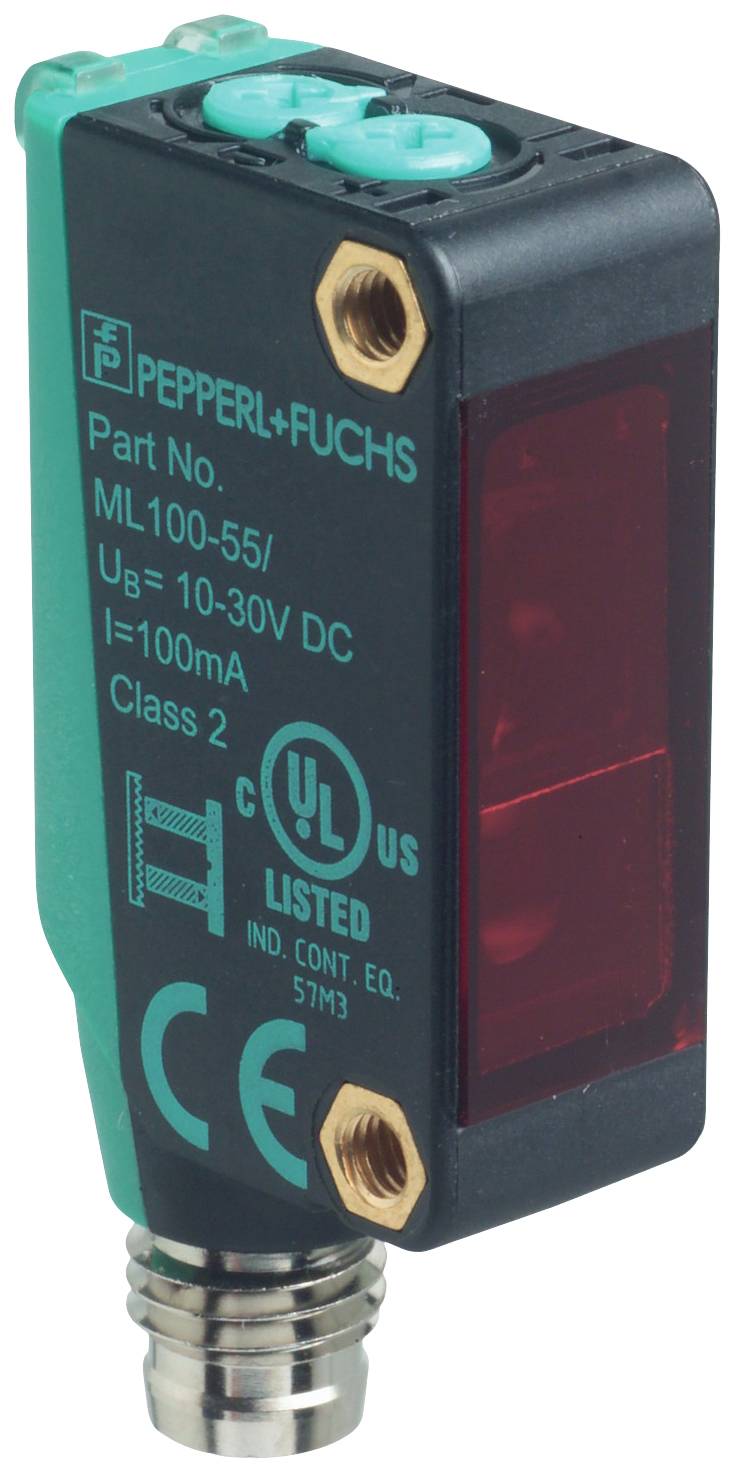

Een rechthoekige sensor van Pepperl+Fuchs met modelnummer 'ML100-55'. Hij vereist 10-30V DC en 100mA. Voorzien van UL- en CE-certificaat.

Afbeelding vergelijkbaar

Soortnaam

Reflecterende lichtsluis

Functie

Lichtschakelend

Max. voedingsspanning

30 V/DC

Aansluiting

M8, 4-polig

Type

ML100-6-IR/95/102

Datasheet (PDF)

Leverbaar wo. 18 nov.

Aantal

Stuk(s)

Totaal (€ 95,03 / Stuk)

€ 95,03

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Reflecterende lichtsluis

Type: ML100-6-IR/95/102

Functie: Lichtschakelend

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 0.5 ms

Uitgangen: NPN

Schakelfrequentie: 1000 Hz

Aansluiting: M8, 4-polig

Materiaal (behuizing): Polycarbonaat

Type zender: IRED

Lichtuitval: Axiaal

: 7 m

Kenmerken: LED-weergave

Min. temperatuur: -30 °C

Max. temperatuur: 60 °C

Breedte: 11 mm

Hoogte: 31 mm

Diepte: 20 mm

Afm.: (b x h x d) 11 x 31 x 20 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2628816 Pepperl+Fuchs ML100-6-IR/95/102 226771 Reflecterende lichtsluis Lichtschakelend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628816 Pepperl+Fuchs ML100-6-IR/95/102 226771 Reflecterende lichtsluis Lichtschakelend 1 stuk(s)

Omschrijving

Bedrijfsbereik: 0 - 5 m, lichtzender: IRED, soort licht: infrarood, wissellicht, signaaluitgang: 1 NPN-uitgang, Kortsluitvast, beveiligd tegen ompoling, open collector, schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: Lichtschakelend, aansluiting: Connector M8 x 1, 4-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -30... 60 °C (-22... 140 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
bereik: 0... 5 m
reflectorafstand: 0,01... 5 m
grensbereik: 7 m
referentieobject: Reflector H50
lichtzender: IRED
lichttype: infrarood, wissellicht
polarisatiefilter: nee
lichtvlekdiameter: Ca. 500 mm op afstand van 7 m
openingshoek: Ca. 4°
lichtopening: Frontaal
buitenlichtgrens: En 60947-5-2:2007+A1:2012kenmerken functionele veiligheid
MTTFd: 860 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: Net aan (Power on)
functieaanduiding: LED geel: Brandt bij ontvangst van de zendbalk; knippert bij onderschrijding van de functiereserve; uit bij stralingsonderbreking
bedieningselementen: Gevoeligheidsregelaar
bedieningselementen: Licht-/donkeromschakelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
rimpel: Max. 10%
nullaststroom: < 20 mAuitgang
schakelwijze: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: Lichtschakelend
signaaluitgang: 1 NPN-uitgang, kortsluitvast, beveiligd tegen verkeerde polariteit, open collector
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1000 Hz
reactietijd: 0,5 msconformiteit
productnorm: En 60947-5-2goedkeuringen en certificaten
EAC-conformiteit: TR CU 0202011
UL-goedkeuring: CULus listed, Class-2-stroombron of UL-goedgekeurde netvoeding met beperkte spanningsuitgang met (evt. Geïntegreerde) zekering (max. 3,3 A conform UL248), type-1-behuizing
CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet toegelaten en daarom niet voorzien van een CCC-markering.
UN/ECE regelnummer 10 (E1): Typenummer: 047350omgevingscondities
omgevingstemperatuur: -30... 60 °C (-22... 140 °F)
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 11 mm
hoogte behuizing: 31 mm
diepte behuizing: 20 mm
beschermingsklasse: IP67
aansluiting: Connector M8 x 1, 4-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Ca. 10 g
aanhaalmoment bevestigingsschroeven: 0,6 Nm
