Name: Pepperl+Fuchs OBT300-R101-EP-IO-0,3M-V3-1T-L 267075-0111 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2629332
Availability: BackOrder

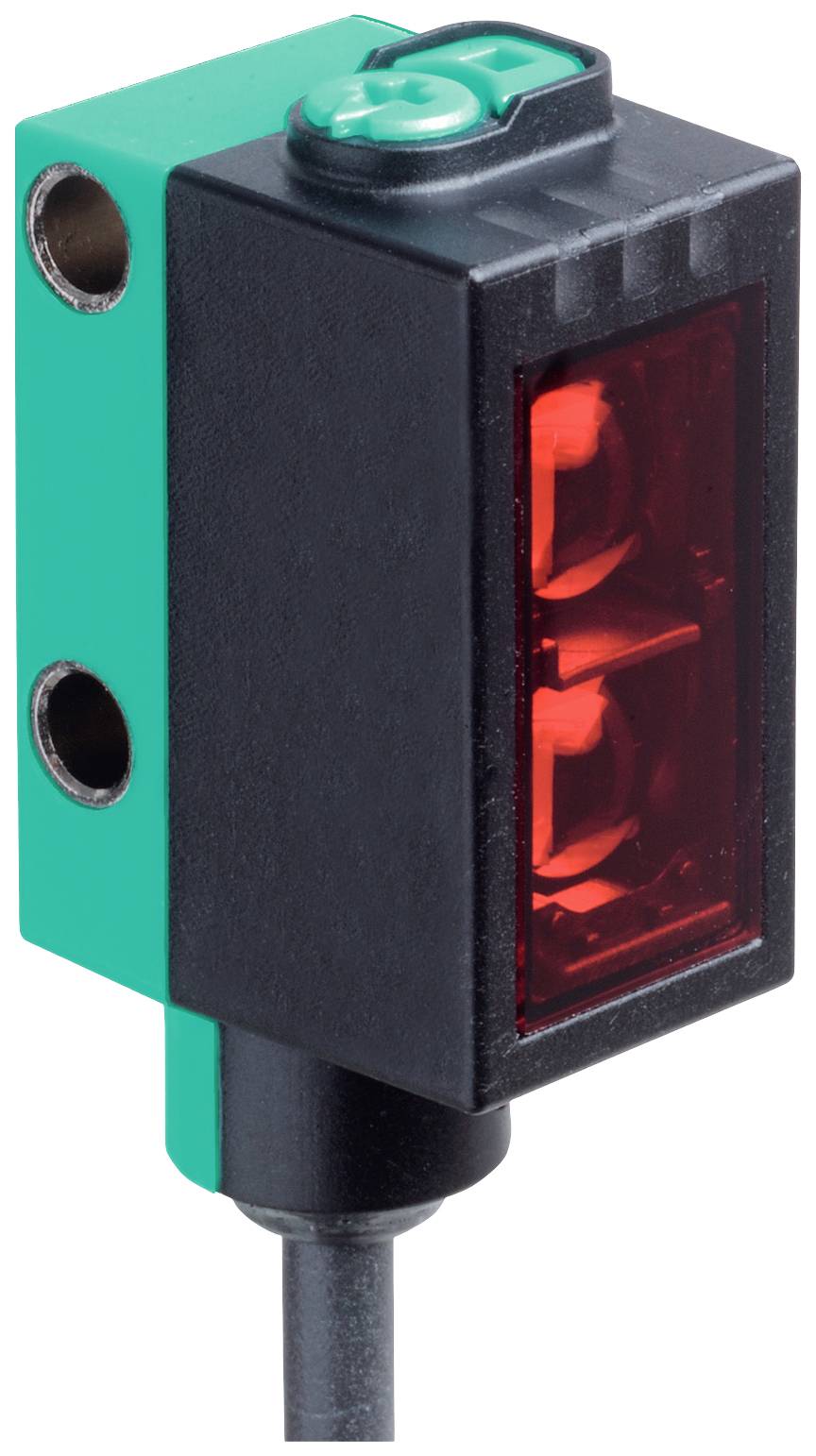

Een rechthoekige sensor met een zwart oppervlak en een rode frontlens. Bovenaan bevindt zich een groene knop. Twee schroefgaten aan de zijkant.

Afbeelding vergelijkbaar

Soortnaam

Reflecterende lichtknop

Functie

Achtergrondfiltering

Max. voedingsspanning

30 V/DC

Aansluiting

Type

OBT300-R101-EP-IO-0,3M-V3-1T-L

Datasheet (PDF)

Leverbaar do. 17 dec 2026

Aantal

Stuk(s)

Totaal (€ 190,07 / Stuk)

€ 190,07

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Reflecterende lichtknop

Type: OBT300-R101-EP-IO-0,3M-V3-1T-L

Functie: Achtergrondfiltering

Voedingsspanning: 30 V/DC

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 300 µs

: 1 PNP

Uitgangen: NPN, NO
PNP, NC

Schakelfrequentie: 1650 Hz

Aansluiting: M8

Kabellengte: 300 mm

Materiaal (behuizing): Polycarbonaat

Type zender: Laserdiode

Laserklasse: 1

Golflengte: 680 nm

: 300 mm

Kenmerken: LED-weergave

Min. temperatuur: -40 °C

Max. temperatuur: 60 °C

Breedte: 13.9 mm

Hoogte: 33.8 mm

Diepte: 18.3 mm

Afm.: (b x h x d) 13.9 x 33.8 x 18.3 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2629332 Pepperl+Fuchs OBT300-R101-EP-IO-0,3M-V3-1T-L 267075-0111 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2629332 Pepperl+Fuchs OBT300-R101-EP-IO-0,3M-V3-1T-L 267075-0111 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)

Omschrijving

Aftastbereik: 7... 300 mm, lichtzender: Laserdiode, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link, aansluiting: Vaste kabel 300 mm met stekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
aftastbereik: 7... 300 mm
aftastbereik min.: 7... 25 mm
aftastbereik max.: 7... 300 mm
instelbereik: 25... 300 mm
referentieobject: Standaard wit, 100 mm x 100 mm
lichtzender: Laserdiode
lichtsoort: Rood, wissellicht
laserkenmerken
OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
Laserklasse: 1
Golflengte: 680 nm
Straaldivergentie: > 5 mrad d63 < 1 mm in het bereik 150 mm... 250 mm
Impulsduur: 3 μs
Herhalingsfrequentie: Ca. 13 kHz
Max. Pulsenergie: 10,4 NJ
zwart/wit-verschil (6%/90%): < 5% bij 150 mm
lichtvlekdiameter: Ca. 1 mm op een afstand van 200 mm
openingshoek: Ca. 0,3°
externe lichtgrens: En 60947-5-2: 40000 Lux-kengegevens functionele veiligheid
MTTFd: 560 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel:statisch aan - achtergrond herkend (object niet herkend) statisch uit - object herkend
bedieningselementen: Licht-/donkerschakelaar
bedieningselementen: Tastafstandsregelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
-golfvermogen: Max. 10%
nullaststroom: < 20 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
Apparaatprofiel: Smart sensor
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
SIO-modus ondersteuning: Ja
apparaat ID: 0x110702 (1115906)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC NC / lichtschakelend, IO-Link |
signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
gebruikscategorie: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1650 Hz
: Reactietijd: 300 μsconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2
laserveiligheid: En 60825-1:2014goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type-rating 1
FDA-goedkeuring: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 Except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd | -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 33,8 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Vaste kabel 300 mm met stekker M8 x 1,
3-polig materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Ca. 17 g
