Name: Pepperl+Fuchs OBT300-R101-EP-IO-V3-1T-L 267075-0109 Reflecterende lichtknop Donkerschakelend 1 stuk(s)
Brand: Pepperl+Fuchs
SKU: 2629331
Availability: BackOrder

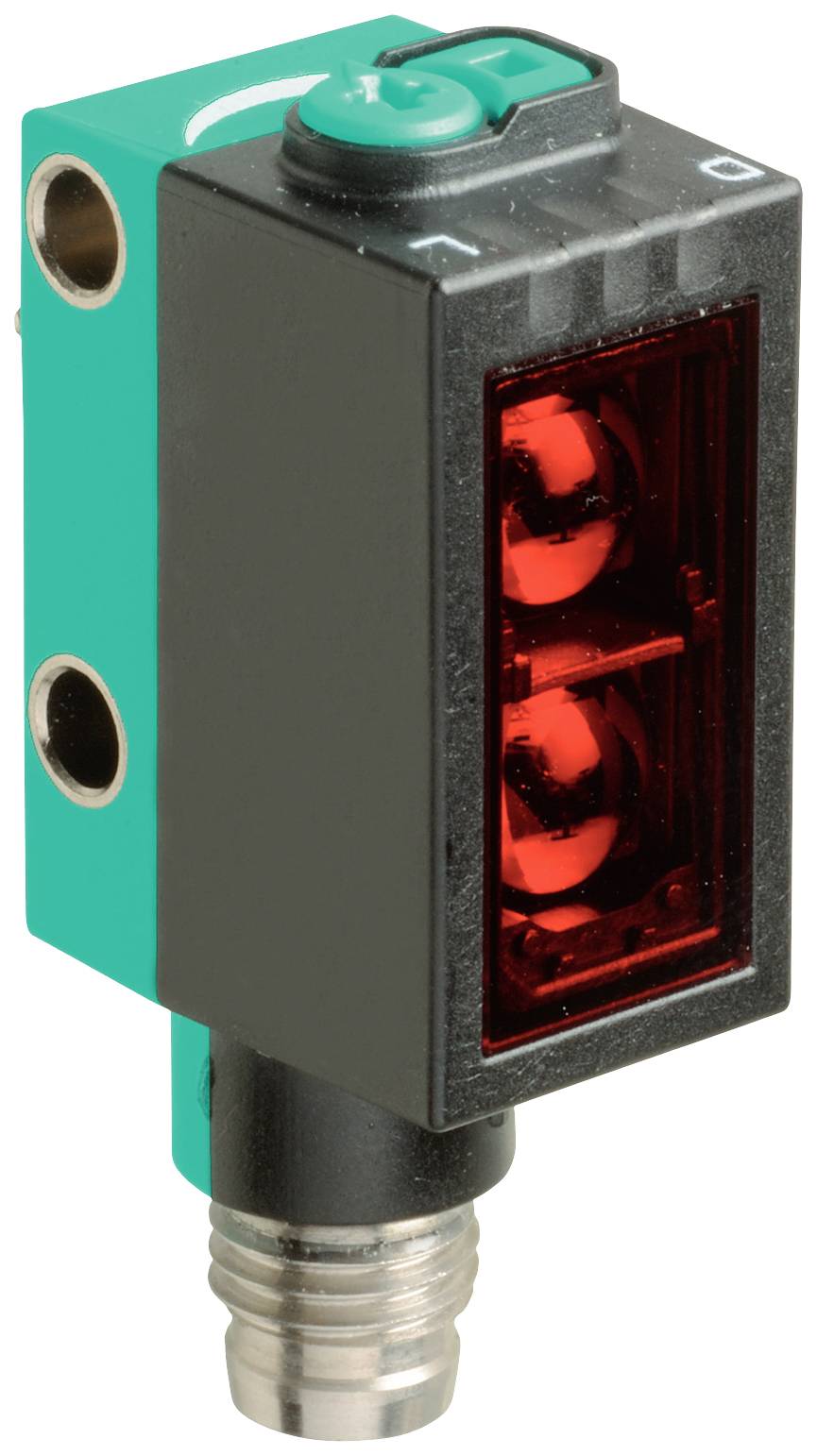

Een rechthoekige, elektronische sensor met rood licht en groene elementen. Wordt gebruikt in machines voor objectherkenning.

Afbeelding vergelijkbaar

Soortnaam

Reflecterende lichtknop

Functie

Donkerschakelend

Max. voedingsspanning

30 V/DC

Aansluiting

Type

OBT300-R101-EP-IO-V3-1T-L

Datasheet (PDF)

Leverbaar do. 17 dec 2026

Aantal

Stuk(s)

Totaal (€ 181,81 / Stuk)

€ 181,81

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Reflecterende lichtknop

Type: OBT300-R101-EP-IO-V3-1T-L

Functie: Donkerschakelend

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 300 µs

: Antivalent

Uitgangen: NPN, NO
PNP, NC

Schakelfrequentie: 1650 Hz

Aansluiting: M8

Materiaal (behuizing): Polycarbonaat

Type zender: Laserdiode

Laserklasse: 1

Golflengte: 680 nm

: 300 mm

Kenmerken: Met achtergrond

Min. temperatuur: -40 °C

Max. temperatuur: 60 °C

Breedte: 13.9 mm

Hoogte: 41.4 mm

Diepte: 18.3 mm

Afm.: (b x h x d) 13.9 x 41.4 x 18.3 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2629331 Pepperl+Fuchs OBT300-R101-EP-IO-V3-1T-L 267075-0109 Reflecterende lichtknop Donkerschakelend 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2629331 Pepperl+Fuchs OBT300-R101-EP-IO-V3-1T-L 267075-0109 Reflecterende lichtknop Donkerschakelend 1 stuk(s)

Omschrijving

Aftastbereik: 7... 300 mm, lichtzender: Laserdiode, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link, aansluiting: Apparaatstekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
aftastbereik: 7... 300 mm
aftastbereik min.: 7... 25 mm
aftastbereik max.: 7... 300 mm
instelbereik: 25... 300 mm
referentieobject: Standaard wit, 100 mm x 100 mm
lichtzender: Laserdiode
lichtsoort: Rood, wissellicht
laserkenmerken
OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
Laserklasse: 1
Golflengte: 680 nm
Straaldivergentie: > 5 mrad d63 < 1 mm in het bereik 150 mm... 250 mm
Impulsduur: 3 μs
Herhalingsfrequentie: Ca. 13 kHz
Max. Pulsenergie: 10,4 NJ
zwart/wit-verschil (6%/90%): < 5% bij 150 mm
lichtvlekdiameter: Ca. 1 mm op een afstand van 200 mm
openingshoek: Ca. 0,3°
externe lichtgrens: En 60947-5-2: 40000 Lux-kengegevens functionele veiligheid
MTTFd: 560 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel:statisch aan - achtergrond herkend (object niet herkend) statisch uit - object herkend
bedieningselementen: Licht-/donkerschakelaar
bedieningselementen: Tastafstandsregelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
-golfvermogen: Max. 10%
nullaststroom: < 20 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
Apparaatprofiel: Smart sensor
overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
SIO-modus ondersteuning: Ja
apparaat ID: 0x110702 (1115906)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC NC / lichtschakelend, IO-Link |
signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
gebruikscategorie: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1650 Hz
: Reactietijd: 300 μsconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2
laserveiligheid: En 60825-1:2014goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type-rating 1
FDA-goedkeuring: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 Except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 13,9 mm
hoogte behuizing: 41,4 mm
diepte behuizing: 18,3 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Apparaatstekker M8 x 1, 3-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Ca. 10 g
