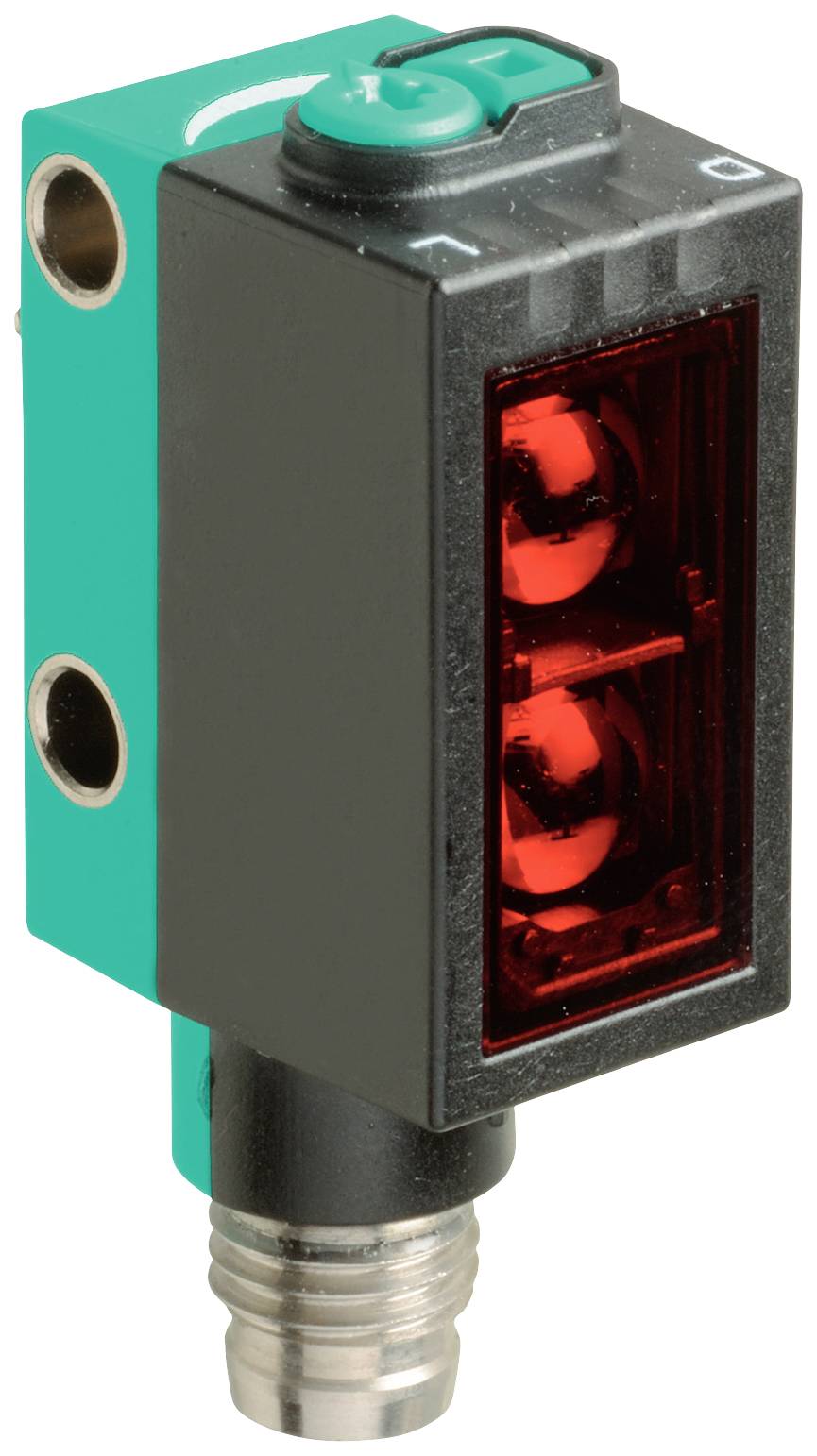

Pepperl+Fuchs OBT300-R101-EP-IO-V3-L 267075-0104 Reflecterende lichtknop Lichtschakelend 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtknop
Functie
Lichtschakelend
Max. voedingsspanning
30 V/DC
Aansluiting
M8
Type
OBT300-R101-EP-IO-V3-L
Datasheet (PDF)
Aantal
Totaal (€ 181,81 / Stuk)
€ 181,81
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Reflecterende lichtknop
- Type
OBT300-R101-EP-IO-V3-L
- Functie
Lichtschakelend
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
300 µs
- Uitgangen
NPN, NO
PNP, NC
- Schakelfrequentie
1650 Hz
- Aansluiting
M8
- Materiaal (behuizing)
Polycarbonaat
- Type zender
Laserdiode
- Laserklasse
1
- Golflengte
680 nm
300 mm
- Kenmerken
Met achtergrond
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
13.9 mm
- Hoogte
41.4 mm
- Diepte
18.3 mm
- Afm.
(b x h x d) 13.9 x 41.4 x 18.3 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2629271 Pepperl+Fuchs OBT300-R101-EP-IO-V3-L 267075-0104 Reflecterende lichtknop Lichtschakelend 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2629271 Pepperl+Fuchs OBT300-R101-EP-IO-V3-L 267075-0104 Reflecterende lichtknop Lichtschakelend 1 stuk(s)
Omschrijving
Aftastbereik: 7... 300 mm, lichtzender: Laserdiode, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link, aansluiting: Apparaatstekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: 7... 300 mm
- aftastbereik min.: 7... 25 mm
- aftastbereik max.: 7... 300 mm
- instelbereik: 25... 300 mm
- referentieobject: Standaard wit, 100 mm x 100 mm
- lichtzender: Laserdiode
- lichtsoort: Rood, wissellicht
- laserkenmerken
- OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
- Laserklasse: 1
- Golflengte: 680 nm
- Straaldivergentie: > 5 mrad d63 < 1 mm in het bereik 150 mm... 250 mm
- Impulsduur: 3 μs
- Herhalingsfrequentie: Ca. 13 kHz
- Max. Pulsenergie: 10,4 NJ
- zwart/wit-verschil (6%/90%): < 5% bij 150 mm
- lichtvlekdiameter: Ca. 1 mm op een afstand van 200 mm
- openingshoek: Ca. 0,3°
- externe lichtgrens: En 60947-5-2: 40000 Lux-kengegevens functionele veiligheid
- MTTFd: 560 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkend
- bedieningselementen: Licht-/donkeromschakelaar
- bedieningselementen: Tastafstandsregelaarelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 20 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- Apparaatprofiel: Smart sensor
- overdrachtssnelheid: COM2 (38,4 kbit/s)
- IO-Link versie: 1.1
- min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
- SIO-modus ondersteuning: Ja
- apparaat ID: 0x110602 (1115650)
- compatibel Masterport type: Auitgang
- schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link |
- signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 1650 Hz
- : Reactietijd: 300 μsconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2
- laserveiligheid: En 60825-1:2014goedkeuringen en certificaten
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type-rating 1
- FDA-goedkeuring: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 Except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 13,9 mm
- hoogte behuizing: 41,4 mm
- diepte behuizing: 18,3 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Apparaatstekker M8 x 1, 3-polig
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Ca. 10 g
