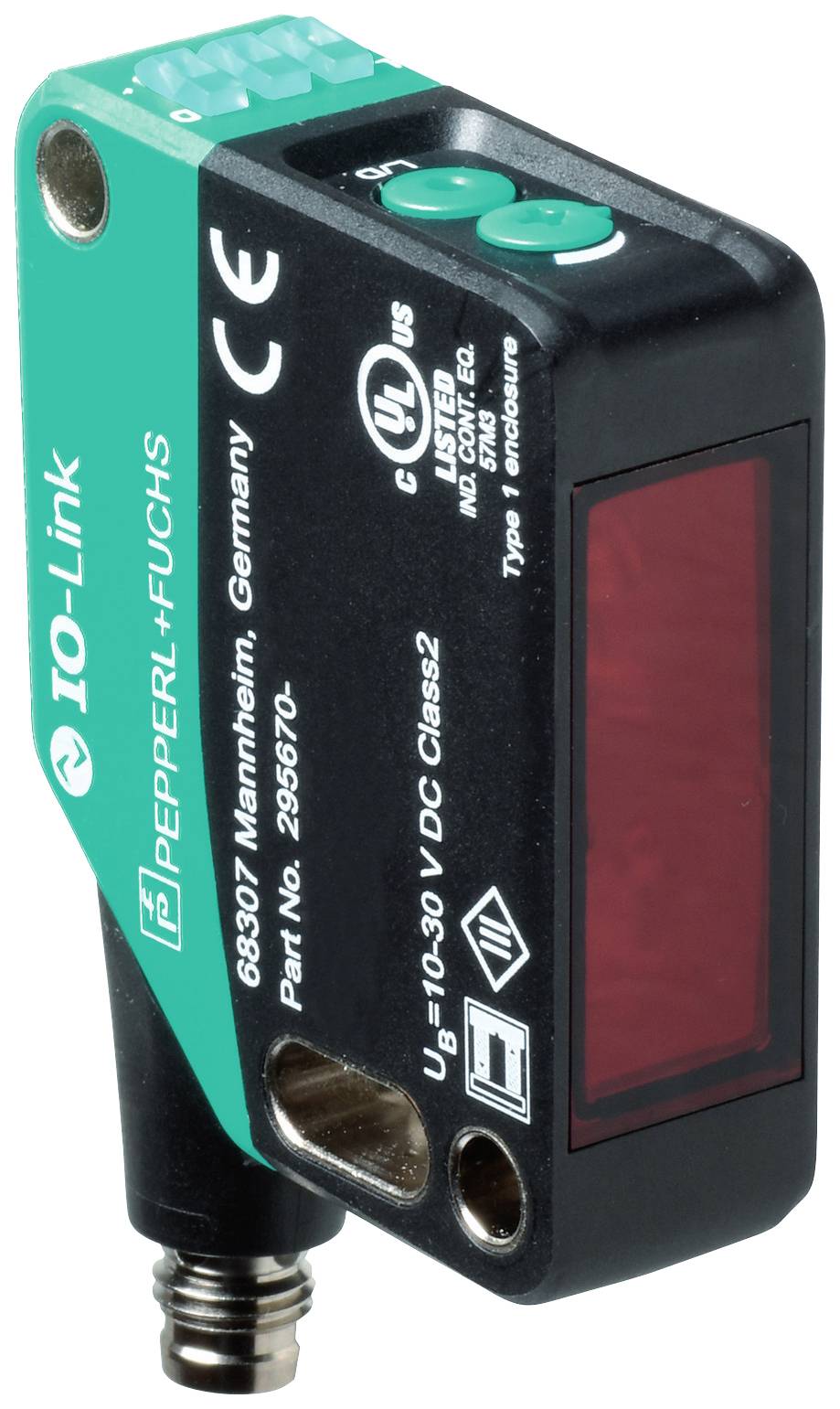

Pepperl+Fuchs OBT650-R200-EP-IO-V3-1T 295670-100114 Reflecterende lichtknop Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Verpakkingswijze
Single
Soortnaam
Reflecterende lichtknop
Functie
Omschakelen (licht-AAN/donker-AAN)
Max. voedingsspanning
30 V/DC
Aansluiting
M8
Datasheet (PDF)
Aantal
Totaal (€ 152,88 / Stuk)
€ 152,88
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
Single
- Soortnaam
Reflecterende lichtknop
- Type
OBT650-R200-EP-IO-V3-1T
- Functie
Omschakelen (licht-AAN/donker-AAN)
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
1 ms
- Uitgangen
NPN, NO
PNP, NC
- Schakelfrequentie
500 Hz
- Aansluiting
M8
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
650 mm
- Kenmerken
Met achtergrond
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
15 mm
- Hoogte
50.6 mm
- Diepte
41.7 mm
- Afm.
(b x h x d) 15 x 50.6 x 41.7 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2628792 Pepperl+Fuchs OBT650-R200-EP-IO-V3-1T 295670-100114 Reflecterende lichtknop Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628792 Pepperl+Fuchs OBT650-R200-EP-IO-V3-1T 295670-100114 Reflecterende lichtknop Omschakelen (licht-AAN/donker-AAN) 1 stuk(s)
Omschrijving
Aftastbereik: 10... 650 mm, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de opgenentoets, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO / donkerschakelend, PNP NC NC / lichtschakelend, IO-Link, aansluiting: Apparaatstekker M8 x 1, 3-polig, 90° draaibaar, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: 10... 650 mm
- aftastbereik min.: 10... 100 mm
- aftastbereik max.: 10... 650 mm
- instelbereik: 100... 650 mm
- referentieobject: Standaardwit, 100 mm x 100 mm
- lichtzender: LED
- -lichtsoort: Rood, wissellicht
- LED-risicogroepaanduiding: Vrije groep
- zwart-wit-verschil (6%/90%): < 6% bij 650 mm
- lichtvlekdiameter: Ca. 20 mm x 20 mm op een afstand van 650 mm
- openingshoek: Ca. 2°
- externe lichtgrens: En 60947-5-2: 70000 Lux-kenmerkgegevens functionele veiligheid
- MTTFd: 600 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel:statisch aan - achtergrond herkend (object niet herkend) statisch uit - object herkend
- bedieningselementen: Licht-/donkeromschakelaar
- bedieningselementen: Schakelknopelektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 25 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- IO-Link versie: 1.1
- Apparaatprofiel: Identificatie en diagnose | Smart sensor type 2.4
- apparaat-ID: 0x111701 (1120001)
- overdrachtssnelheid: COM2
- (38,4 kbit/s) min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
- „SIO mode”-ondersteuning: Ja
- compatibel Masterport-type: Auitgang
- schakelwijze: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO NO / donkerschakelend, PNP NC NC NC / lichtschakelend, IO-Link |
- signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 500 Hz
- : Reactietijd: 1 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2goedkeuringen en certificaten
- EAC-conformiteit: TR CU 0202011
- UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type rating 1
- CCC-goedkeuring: Producten met een maximale bedrijfsspanning van ≤ 36 V zijn niet onderworpen aan toestemmingsvoorschriften en daarom niet voorzien van een CCC-markering.
- Omgevingsomstandigheden
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 15 mm
- hoogte behuizing: 50,6 mm
- diepte behuizing: 41,7 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Apparaatstekker M8 x 1, 3-polig, 90° draaibaar
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Ca. 35 g
