Name: Pepperl+Fuchs OBT80-R103-EP-IO-V3-L 267075-100291 Reflecterende lichtknop Push-Pull met omkering Lichtschakelend 1 stuk(
Brand: Pepperl+Fuchs
SKU: 2628763
Availability: BackOrder

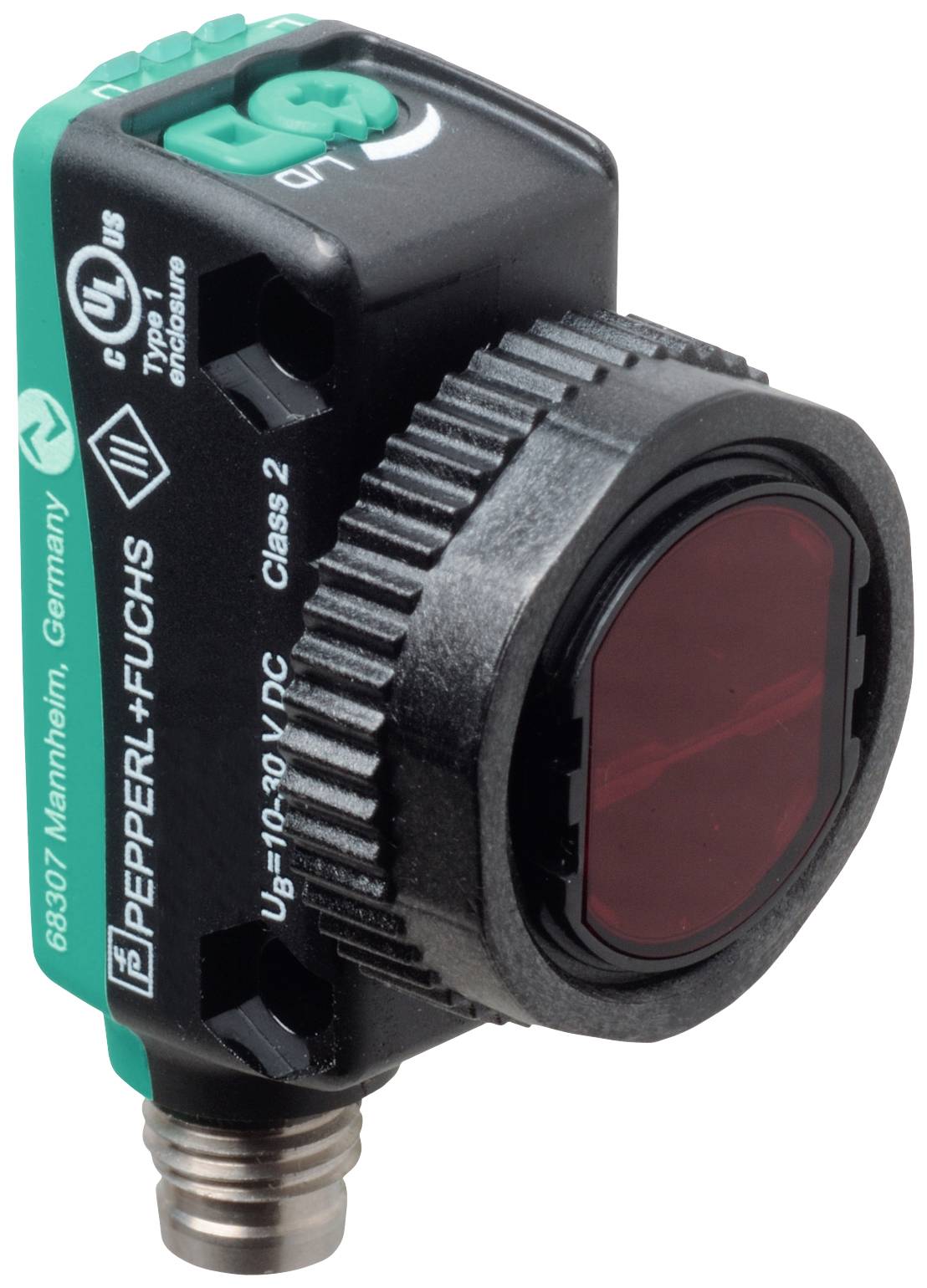

Industriële sensoren van Pepperl+Fuchs met een zwarte behuizing en rood lenselement, herkenbaar voor industriële toepassingen.

Afbeelding vergelijkbaar

Soortnaam

Reflecterende lichtknop

Functie

Lichtschakelend

Max. voedingsspanning

30 V/DC

Aansluiting

Type

OBT80-R103-EP-IO-V3-L

Datasheet (PDF)

Leverbaar vr. 18 dec 2026

Aantal

Stuk(s)

Totaal (€ 123,96 / Stuk)

€ 123,96

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Soortnaam: Reflecterende lichtknop

Type: OBT80-R103-EP-IO-V3-L

Uitvoering: Push-Pull met omkering

Functie: Lichtschakelend

Min. voedingsspanning: 10 V/DC

Max. voedingsspanning: 30 V/DC

Voedingsspanning: 10 - 30 V/DC

Response-tijd: 300 µs

Uitgangen: NPN, NO
PNP, NC

Schakelfrequentie: 1650 Hz

Aansluiting: M8

Materiaal (behuizing): Polycarbonaat

Type zender: Laserdiode

Laserklasse: 1

Golflengte: 680 nm

: 80 mm

Kenmerken: LED-weergave

Min. temperatuur: -40 °C

Max. temperatuur: 60 °C

Breedte: 15 mm

Hoogte: 43.9 mm

Diepte: 26.7 mm

Afm.: (b x h x d) 15 x 43.9 x 26.7 mm

Inhoud: 1 stuk(s)

Draadloos oplaadbaar: Nee

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2628763 Pepperl+Fuchs OBT80-R103-EP-IO-V3-L 267075-100291 Reflecterende lichtknop Push-Pull met omkering Lichtschakelend 1 stuk(

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2628763 Pepperl+Fuchs OBT80-R103-EP-IO-V3-L 267075-100291 Reflecterende lichtknop Push-Pull met omkering Lichtschakelend 1 stuk(

Omschrijving

Aftastbereik: 7... 80 mm, lichtzender: Laserdiode, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen ompoling, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: Het schakeltype van de sensor kan worden omgeschakeld. De leveringstoestand is: C/Q - Pin4: NPN NO NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link, aansluiting: Apparaatstekker M8 x 1, 3-polig, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)

De teksten voor dit artikel zijn automatisch vertaald.

Uitvoering

Algemene gegevens
aftastbereik: 7... 80 mm
aftastbereik min.: 7... 25 mm
aftastbereik max.: 7... 80 mm
instelbereik: 25... 80 mm
referentieobject: Standaard wit, 100 mm x 100 mm
lichtzender: Laserdiode
lichtsoort: Rood, wissellicht
laserkenmerken
OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
Laserklasse: 1
Golflengte: 680 nm
Straaldivergentie: > 5 mrad d63 < 1 mm in het bereik 150 mm... 250 mm
Impulsduur: 3 μs
Herhalingsfrequentie: Ca. 13 kHz
Max. Pulsenergie: 10,4 NJ
zwart/wit-verschil (6%/90%): < 5% bij 60 mm
lichtvlekdiameter: < 1 mm op een afstand van 60 mm
openingshoek: Ca. 0,3°
externe lichtgrens: En 60947-5-2: 40000 luxkarakteristieke gegevens functionele veiligheid
MTTFd: 560 A
gebruiksduur (TM): 20 A
diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
functieaanduiding: LED geel: | statisch aan - object herkend | statisch uit - object niet herkend
bedieningselementen: Licht-/donkeromschakelaar
bedieningselementen: Tastafstandsregelaarelektrische gegevens
bedrijfsspanning: 10... 30 V DC
-golfvermogen: Max. 10%
nullaststroom: < 20 mA bij 24 V voedingsspanning
beschermingsklasse: IIIinterface
interface type: IO-Link ( via C/Q = pin 4)
Apparaatprofiel:
Smart sensor overdrachtssnelheid: COM2 (38,4 kbit/s)
IO-Link versie: 1.1
min. Cyclustijd: 2,3 ms
procesgegevensbreedte: Procesgegevens ingang 1 bit | procesgegevens uitgang 2 bit
SIO-modus ondersteuning: Ja
apparaat ID: 0x110606 (1115654)
compatibel Masterport type: Auitgang
schakeltype: De schakelwijze van de sensor kan worden omgeschakeld. De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO / lichtschakelend, PNP NC NC / donkerschakelend, IO-Link |
signaaluitgang: 1 GDP-uitgang, kortsluitvast, beveiligd tegen ompoling, overspanningsvast
schakelspanning: Max. 30 V DC
schakelstroom: Max. 100 mA, ohmse belasting
gebruikscategorie: DC-12 en DC-13
spanningsval: ≤ 1,5 V DC
schakelfrequentie: 1650 Hz
: Reactietijd: 300 μsconformiteit
communicatie-interface: IEC 61131-9
Productnorm: En 60947-5-2
laserveiligheid: En 60825-1:2014goedkeuringen en certificaten
UL-goedkeuring: E87056, cULus listed, „Class 2"-netvoeding, type-rating 1
FDA-goedkeuring: IEC 60825-1:2007 complies with 21 CFR 1040.10 and 1040.11 Except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
breedte behuizing: 15 mm
hoogte behuizing: 43,9 mm
diepte behuizing: 26,7 mm
beschermingsklasse: IP67 / IP69 / IP69K
aansluiting: Apparaatstekker M8 x 1, 3-polig
materiaal
Behuizing: PC (polycarbonaat)
Lichtuitgang: PMMA
massa: Ca. 12 g
