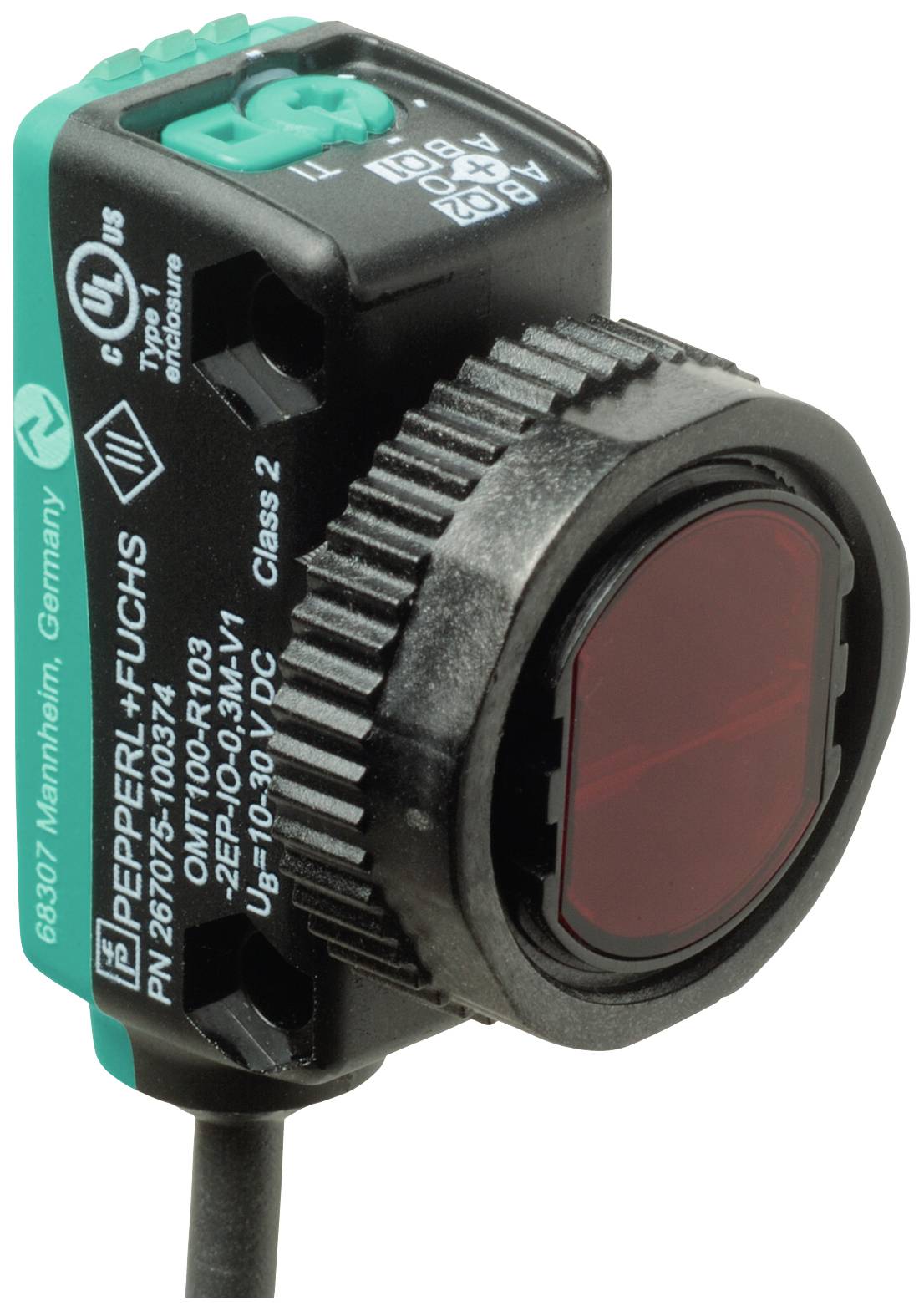

Afbeelding vergelijkbaar
Pepperl+Fuchs OQT120-R103-2EP-IO 267075-100353 Reflecterende lichtknop Teach-In 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtknop
Functie
Teach-In
Max. voedingsspanning
30 V/DC
Aansluiting
Kabel
Type
OQT120-R103-2EP-IO
Datasheet (PDF)
Aantal
Totaal (€ 157,02 / Stuk)
€ 157,02
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Reflecterende lichtknop
- Type
OQT120-R103-2EP-IO
- Functie
Teach-In
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
2.3 ms
Antivalent
- Uitgangen
NPN, NO
PNP, NC
- Schakelfrequentie
217 Hz
- Aansluiting
Kabel
- Kabellengte
2 m
- Materiaal (behuizing)
Polycarbonaat
- Type zender
LED rood
120 mm
- Kenmerken
LED-weergave
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
15 mm
- Hoogte
36.5 mm
- Diepte
26.7 mm
- Afm.
(b x h x d) 15 x 36.5 x 26.7 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2628961 Pepperl+Fuchs OQT120-R103-2EP-IO 267075-100353 Reflecterende lichtknop Teach-In 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628961 Pepperl+Fuchs OQT120-R103-2EP-IO 267075-100353 Reflecterende lichtknop Teach-In 1 stuk(s)
Omschrijving
Aftastbereik: 5... 120 mm, lichtzender: LED, lichttype: Rood, wissellicht, signaaluitgang: 2 uitgangen voor de tegenstanders, Kortsluitvast, beveiligd tegen verkeerde polariteit, bestand tegen overspanning, type interface: IO-Link ( via C/Q = BK), schakeltype: De leveringstoestand is: C/Q - BK: NPN NO NO NO, PNP NC NC, IO-Link Q2 - WH: NPN NO NO NO NO NO, PNP NC NC NC, aansluiting: 2 m vaste kabel, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet geschikt voor sleepkettingen
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: 5... 120 mm
- aftastbereik min.: 5... 20 mm
- aftastbereik max.: 5... 120 mm
- instelbereik: 20... 120 mm
- referentieobject: Standaardwit, 100 mm x 100 mm
- lichtzender: LED
- -lichtsoort: Rood, wissellicht
- LED-risicogroepaanduiding: Vrije groep
- zwart/wit-verschil (6%/90%): < 5% bij 120 mm
- lichtvlekdiameter: Ca. 8 mm op een afstand van 120 mm
- openingshoek: Ca. 4°
- externe lichtgrens: En 60947-5-2: 30000 Lux-kengegevens functionele veiligheid
- MTTFd: 600 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel:statisch aan - schakeluitgang actief uit - schakeluitgang inactief
- bedieningselementen: Teach-in-toets
- bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodielektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 25 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = BK)
- Apparaatprofiel: Smart sensor
- overdrachtssnelheid: COM2 (38,4 kbit/s)
- IO-Link versie: 1.1
- min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
- SIO-modus ondersteuning: Ja
- apparaat ID: 0x110803 (1116163)
- compatibel Masterport type: Auitgang
- schakeltype: De leveringstoestand is: | C/Q - BK: NPN NO NO NO NO NO NO, PNP NC NC NC, IO-Link | Q2 - WH: NPN NO NO NO NO NO NO NO NO NO NO NO NO NO NO, PNP NC NC NC NC NC NC NC:
- 2 opgenaafbare uitgangen, kortsluitvast, beveiligd tegen ompoling, spanningsbestendig
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 217 Hz
- reactietijd: 2,3 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2certificaten en
- UL-goedkeuring: E87056, cULus listed, „Class 2" netvoeding, type rating 1omgevingscondities
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F), kabel vast gelegd | -25... 60 °C (-13 tot 140 °F), kabel beweegbaar niet voor sleepkettingen geschikt
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 15 mm
- hoogte behuizing: 36,5 mm
- diepte behuizing: 26,7 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: 2 m vaste kabel
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtopening: PMMA
- massa: Ca. 38 g
- kabellengte: 2 m.
