Afbeelding vergelijkbaar

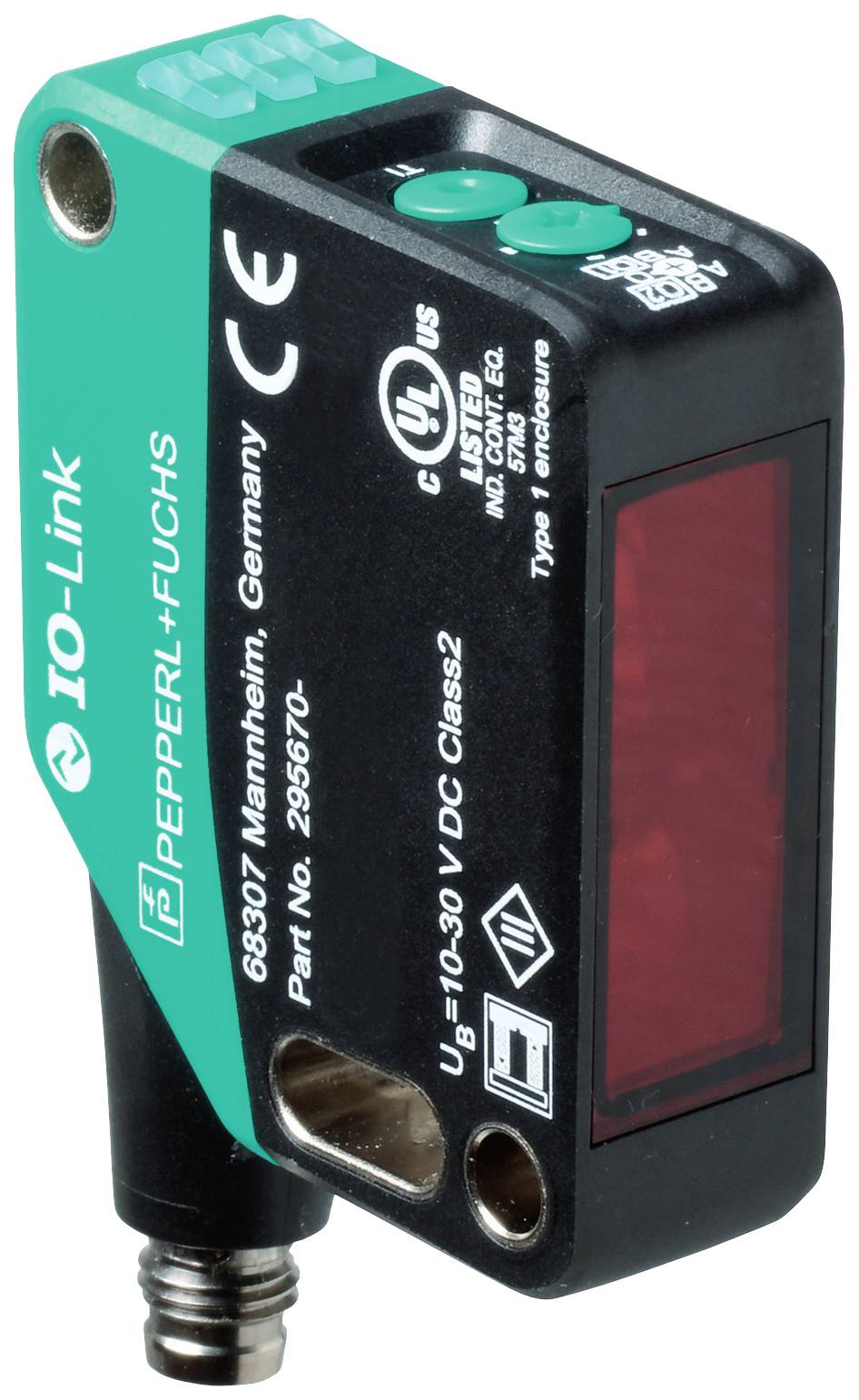

Pepperl+Fuchs OQT350-R200-EP-IO-V3-L 295670-100289 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)
EAN:
Fabrikantnummer:
Artikelnummer:
Soortnaam
Reflecterende lichtknop
Functie
Achtergrondfiltering
Max. voedingsspanning
30 V/DC
Aansluiting
M8
Type
OQT350-R200-EP-IO-V3-L
Datasheet (PDF)
Aantal
Totaal (€ 235,54 / Stuk)
€ 235,54
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Soortnaam
Reflecterende lichtknop
- Type
OQT350-R200-EP-IO-V3-L
- Functie
Achtergrondfiltering
- Min. voedingsspanning
10 V/DC
- Max. voedingsspanning
30 V/DC
- Voedingsspanning
10 - 30 V/DC
- Response-tijd
2.3 ms
Antivalent
- Uitgangen
NPN, NO
PNP, NC
- Schakelfrequentie
217 Hz
- Aansluiting
M8
- Materiaal (behuizing)
Polycarbonaat
- Type zender
Laserdiode
- Laserklasse
1
- Golflengte
680 nm
350 mm
- Kenmerken
LED-weergave
- Min. temperatuur
-40 °C
- Max. temperatuur
60 °C
- Breedte
15 mm
- Hoogte
50.6 mm
- Diepte
41.7 mm
- Afm.
(b x h x d) 15 x 50.6 x 41.7 mm
- Inhoud
1 stuk(s)
- Draadloos oplaadbaar
Nee
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 2628998 Pepperl+Fuchs OQT350-R200-EP-IO-V3-L 295670-100289 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 2628998 Pepperl+Fuchs OQT350-R200-EP-IO-V3-L 295670-100289 Reflecterende lichtknop Achtergrondfiltering 1 stuk(s)
Omschrijving
Aftastbereik: 60... 350 mm, lichtzender: Laserdiode, lichttype: Rood, wissellicht, signaaluitgang: 1 uitgang voor de tegenstander, Beveiligd tegen kortsluiting, beveiligd tegen verkeerde polariteit, bestand tegen overspanning, type interface: IO-Link ( via C/Q = pin 4), schakeltype: De leveringstoestand is: C/Q - Pin4: NPN NO NO NO, PNP NC NC, IO-Link, aansluiting: Apparaatstekker M8 x 1, 3-polig, 90° draaibaar, bedrijfsspanning: 10... 30 V DC, omgevingstemperatuur: -40... 60 °C (-40... 140 °F)
De teksten voor dit artikel zijn automatisch vertaald.
De teksten voor dit artikel zijn automatisch vertaald.
Uitvoering
- Algemene gegevens
- aftastbereik: 60... 350 mm
- aftastbereik min.: 60... 100 mm
- aftastbereik max.: 40... 400 mm
- instelbereik: 100... 350 mm
- referentieobject: Standaard wit, 100 mm x 100 mm
- lichtzender: Laserdiode
- lichtsoort: Rood, wissellicht
- laserkenmerken
- OPMERKING: LASERLICHT, NIET IN DE STRAAL KIJKEN
- Laserklasse: 1
- Golflengte: 680 nm
- Straaldivergentie: > 5 mrad, d63 < 2,8 mm in het bereik 350 mm... 800 mm
- Impulsduur: 5,5 μs
- Herhalingsfrequentie: Ca. 2,4 kHz
- Max. Pulsenergie: < 40 NJ
- zwart-wit-verschil (6%/90%): < 2% | diameter
- lichtvlek: Ca. 3 mm op een afstand van 350 mm
- openingshoek: Ca. 0,3°
- externe lichtgrens: En 60947-5-2: 45000 lux-kengegevens functionele veiligheid
- MTTFd: 560 A
- gebruiksduur (TM): 20 A
- diagnostische dekkingsgraad (DC): 0%weergave/bedieningselementen
- bedrijfsaanduiding: LED groen: | statisch aan - Power-on | knipperend (4 Hz) - kortsluiting | knipperend met korte onderbreking (1 Hz) - IO-Link modus
- functieaanduiding: LED geel:statisch aan - schakeluitgang actief uit - schakeluitgang inactief
- bedieningselementen: Teach-in-toets
- bedieningselementen: 5-traps draaischakelaar voor de keuze van de bedrijfsmodielektrische gegevens
- bedrijfsspanning: 10... 30 V DC
- -golfvermogen: Max. 10%
- nullaststroom: < 16 mA bij 24 V voedingsspanning
- beschermingsklasse: IIIinterface
- interface type: IO-Link ( via C/Q = pin 4)
- IO-Link versie: 1.1
- Apparaatprofiel: Identificatie en diagnose | Smart sensor type 0
- apparaat-ID: 0x111802 (1120258)
- overdrachtssnelheid: COM2
- (38,4 kbit/s) min. Cyclustijd: 2,3 ms
- procesgegevensbreedte: Procesgegevens ingang 2 bit | procesgegevens uitgang 2 bit
- „SIO mode”-ondersteuning: Ja
- compatibel Masterport-type: Auitgang
- schakeltype: De leveringstoestand is: | C/Q - Pin4: NPN NO NO NO NO, PNP NC NC NC, IO-Link |
- signaaluitgang: 1 opgenaatauitgang, kortsluitvast, beveiligd, overspanningsvast
- schakelspanning: Max. 30 V DC
- schakelstroom: Max. 100 mA, ohmse belasting
- gebruikscategorie: DC-12 en DC-13
- spanningsval: ≤ 1,5 V DC
- schakelfrequentie: 217 Hz
- reactietijd: 2,3 msconformiteit
- communicatie-interface: IEC 61131-9
- Productnorm: En 60947-5-2
- laserveiligheid: En 60825-1:2014goedkeuringen en certificaten
- EAC-conformiteit: TR CU 020UL-goedkeuring
- : E87056, cULus listed, „Class 2"-netvoeding, type rating 1
- CCC-goedkeuring: Producten waarvan de max. bedrijfsspanning ≤ 36 V is, zijn niet aan toestemmingseisen onderworpen en daarom niet voorzien van een CCC-markering.
- FDA-goedkeuring: IEC 60825-1:2014 complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, gedated June 24, 2007omgevingscondities
- omgevingstemperatuur: -40... 60 °C (-40... 140 °F) |
- opslagtemperatuur: -40... 70 °C (-40... 158 °F)mechanische gegevens
- breedte behuizing: 15 mm
- hoogte behuizing: 50,6 mm
- diepte behuizing: 41,7 mm
- beschermingsklasse: IP67 / IP69 / IP69K
- aansluiting: Apparaatstekker M8 x 1, 3-polig, 90° draaibaar
- materiaal
- Behuizing: PC (polycarbonaat)
- Lichtuitgang: PMMA
- massa: Ca. 35 g
