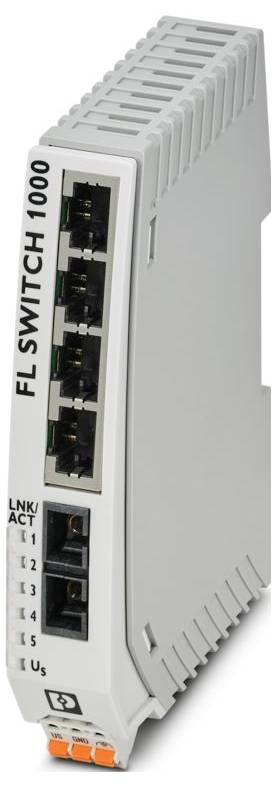

Phoenix Contact 1084159 FL SWITCH 1004N-FX Industrial Ethernet Switch 100 MBit/s
EAN:
Fabrikantnummer:
Artikelnummer:
Datasheet (PDF)
Aantal
Totaal (€ 185,94 / Stuk)
€ 185,94
excl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productfamilie: Unmanaged switch 1000
- Model: Stand-alone
- Aansluitmethode: push-in-veeraansluiting
- Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
- Kabeldoorsnede AWG: 24- 12
- Breedte: 22,5 mm
- Hoogte: 117 mm
- Diepte: 84 mm
- Materiaal behuizing: Polycarbonaat glasvezelversterkt
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP30
- Omgevingstemperatuur (bedrijf): -10 °C- 60 °C
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: 2000 m (maximum)
- Normen/bepalingen: En_61000-6-4:2019
- Montagemethode: Montagemethode
- Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
- Schok (werking): 30g (en 60068-2-27)
- Trillen (werking): Volgens IEC 60068-2-6: 5g, 150 Hz
- Aanwijzing aansluiting: Vermogensvoorziening
- Isoleerlengte: 10 mm
- Conformiteit/goedkeuringen: Conformiteit/goedkeuringen
- Overdrachtssnelheid: 100 Mbit/s (full duplex)
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 2.5 mm²
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 2.5 mm²
- UL, USA / CANADA: UL 61010-1, UL 61010-2-201, UL 62368-1
- Class I, Div. 2, GROEPEN A, B, C, D, T4
- Klasse I, zone 2, Group IIC, T4
- Maximaal verliesvermogen bij nominale voorwaarde: 2,196 W (bij 24 V DC)
- Aantal interfaces: 1
- Luchtdruk (werking): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
- Transmissielengte: 8 km (glasvezel met F-G 62,5/125 0,7 dB/km F1000);4,29 km (glasvezel met F-G 50/125 0,7 dB/km F1200)
- Voedingsspanningsbereik: 9 V DC ... 32 V DC;18 V AC ... 30 V AC (50/60 Hz)
- Aansluittechniek: Aansluittechniek
- Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Restgolfcapaciteit: 3,6 VPP (binnen het toegestane spanningsbereik)
- Straling van de horsmakreel: Straling van de horsmakreel
- Immuniteit: En 61000-6-2:2019
- Statusweergave: LED's: US, Link en Activity per poort
- Transmissiefysica: Multimode-glasvezel
- MTDF: 115,1 jaar (standaard MIL-HDBK-217F, temperatuur 25 °C, bedrijfscyclus 100 %);427,5 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);279,5 jaar (Telcordia-standaard, temperatuur 25 °C, bedrijfscyclus 21% (5 dagen per week, 8 uur per dag))
- Voeding: Voeding
- Luchtdruk (opslag/transport): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
- Stroomverbruik typisch: 59 mA (bij 24 V DC)
- Stroomverbruik maximaal: 244 mA (bij 9 V DC)
- Opmerking over het aansluittype: Zelfegotiatie en autocrossing
- Aantal kanalen: 1 (SC-multimode)
- Overdrachtsmedium: Koper
- Beperking van het gebruik: Beperking van het gebruik
- EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
- Basisfunctionaliteit: Unmanaged switch;auto-egotiation;Store-and-forward switching mode
- Schakelfuncties: Schakelfuncties
- MAC-adrestabel: 2k
- Andere functies: 100 BASE-TX/100BASE-FX (IEEE 802.3u);prioritering volgens Quality-of-Service (QoS) (IEEE 802.1p);Energy-Efficient Ethernet (IEEE 802.3az);10Base-T (IEEE 802.3)
- Security-functies: Security-functies
- Functionaliteit: Functionaliteit
- insteekbaar: ja
- Ethernet (RJ45): Ethernet (RJ45)
- Signaal-LED's: Gegevensontvangst, linkstatus
- Aansluiting voeding: Via COMBICON, max. Draaddoorsnede 2,5 mm²
- Ethernet (LWL): Ethernet (LWL)
- Golflengte: 1300 nm
- Zendvermogen minimaal: -20 dBm
- Zendvermogen maximaal: -14 dBm
- Ontvangstgevoeligheid minimaal: -31 dBm
- Ontvangstgevoeligheid maximaal: 0 dBm
- Status- en diagnoseweergaven: LED's: US, Link en Activity per poort
- Invoerbuffer: 768 kbit
- Uitgangsbuffer: 768 kbit
- VOEDINGSSPANNING (DC): 24 V DC
- Voeding: Voeding
- PROFINET-Conformance-klasse: Conformence Class A
- Voedingsspanning (AC): 24 V AC (50/60 Hz)
- FCC: Title 47 Part 15 Subpart B:2018 Class A
- Soortnaam
Industrial Ethernet Switch
- LAN-snelheid
100 MBit/s
- Overdrachtssnelheid
100 MBit/s
- Basisfunctionaliteit
Unmanaged Switch
- Ethernet-poorten
4
- 10/100 Mbit/s-poorten
4 x
- Glasvezel-poorten
1
- Auto-uplink op iedere poort
Ja
- MAC-adressen
2000
- Breedte
22.5 mm
- Hoogte
117 mm
- Diepte
84 mm
- Type
FL SWITCH 1004N-FX
- Interfaces
RJ45
SC
IP30
- Voedingsspanning
24 V/DC
24 V/AC
- Max. omgevingstemperatuur
60 °C
- Min. omgevingstemperatuur
-10 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Industrial Ethernet Switch 100 MBit/s
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563258 Phoenix Contact 1084159 FL SWITCH 1004N-FX Industrial Ethernet Switch 100 MBit/s
Omschrijving
Ethernet-switch, 4 TP-RJ45-poorten, 1 glasvezel-poort, 100 Mbit/s duplex in SC-D-formaat, automatische herkenning van de gegevensoverdrachtsnelheid van 10 of 100 Mbit/s (RJ45), autocrossing-functie
