Phoenix Contact 1102626 SCX 4POE 2LX Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-functie
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Aantal
Totaal (€ 2.065,00 / Stuk)
€ 2.065,00
incl. btw
Gratis verzending*
Incl. 14 dagen retourrecht
Technische specificaties
- Productreeks: Smart Ethernet Box
- Aansluitmethode: push-in-veeraansluiting
- Breedte: 284 mm
- Hoogte: 364 mm
- Diepte: 121 mm
- Kleur: lichtgrijs (RAL 7035).
- Brandbaarheidsklasse volgens UL 94: V0 (behuizing, leegmaken van een verticaal ingespannen monster binnen 10 seconden, geen brandende druppels kunststof smelt, maximaal 60 seconden naglimmen);V2 (kabelschroefverbinding, leegmaken van een verticaal ingespannen monster binnen 30 seconden, uitdruipen is toegestaan)
- Omgevingsomstandigheden: Omgevingsomstandigheden
- Beschermingsklasse: IP65 (conform DIN en 60529: Volledige aanraakbeveiliging, stof kan niet binnendringen, straalwaterbescherming vanuit elke richting)
- Omgevingstemperatuur (bedrijf): -40 °C- 70 °C (>50 °C derating)
- Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
- Hoogte: 2000 m
- Normen/bepalingen: En 61000-6-4
- Montagemethode: Wandmontage;mastmontage
- Isolatie-eigenschappen: Isolatie-eigenschappen
- Overspanningscategorie: III (bij ingestoken beveiligingsmodules);II (zonder beveiligingsmodules)
- Verontreinigingsgraad: 2
- Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
- Isoleerlengte: 10,00 mm
- Frequentiebereik: 0,15 MHz ... 80 MHz (80 % amplitudemodulatie met 1 kHz)
- Overdrachtssnelheid: 100/1000 Mbit/s (afhankelijk van de gebruikte SFP-module)
- 2 geleiders van dezelfde doorsnede flexibel m. TWIN-adereindhuls met kunststof huls: 0,5 mm² ... 1,5 mm²
- Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,2 mm² ... 4 mm²
- Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,2 mm² ... 4 mm²
- Etikettering: ISA-S71.04-1985 G3 Harsh Group A
- UL, USA/Canada: UL, USA/Canada
- Maximaal verliesvermogen bij nominale voorwaarde: Min. 7 W (bij 230 V AC, stand-by-modus)
- Beschermingsklasse I (aarding van alle geleidende delen van de behuizing)
- Transmissielengte: < 80 km (afhankelijk van de gebruikte SFP-module)
- Slagvastheid: IK10 (volgens IEC 62262: Slagenergie 20 J, komt overeen met 5 kg van 40 cm hoogte)
- Voedingsspanningsbereik: 100 V AC ... 240 V AC -15 % - +10 % (eenfasig)
- CE: CE
- Opmerking over de toepassing: Alleen voor industrieel gebruik
- Ingang: ± 1 kV (AC-voeding, leiding op lijn); ± 2 kV (AC-voeding, leiding op aarde)
- Signaal: ± 2,2 kV (1 minuut)
- Standaardaanduiding: Brandbeveiliging
- Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
- Straling van de horsmakreel: Straling van de horsmakreel
- Statische ontlading: Statische ontlading
- Contactontlading: ± 6 kV
- Luchtontlading: ± 8 kV
- Opmerking: Klasse B, toepassingsgebied woon- en Klaingewerbegebied
- Elektromagnetisch HF-veld: Elektromagnetisch HF-veld
- Snelle transiënten (burst): Snelle transiënten (burst)
- Geleide beïnvloeding: Geleide beïnvloeding
- Spanning: 10 V
- Criteria: Criteria
- Criterium A: Normaal bedrijf binnen de vastgestelde grenzen.
- Criterium B: Tijdelijke verstoring van het bedrijfsgedrag, die het apparaat zelf weer corrigeert.
- Verontreinigende gastest: Test van het schadelijke gas
- Storingsemissie: Emissie van storende invloeden
- Immuniteit EN 61000-6-2
- MTTF: 450 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);228 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);96 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 100 %)
- Voeding: Voeding
- Andere bestendigheid: UV-bestendig volgens UL746C, f1-vermelding/beoordeling (buitenbehuizing, 1000 uur bij xenon-verwering, 7 dagen wateronderdompeling);bestand tegen zoutnevel volgens IEC 60068-2-11 (96 uur in 5 % zoutnevel)
- Veldsterkte: 10 V/m.
- Belasting van de schokstroom (surge): Belasting van de schokstroom (surge)
- Opmerking over het type aansluiting: SFP-modules verkrijgbaar als accessoires
- Aantal kanalen: 1 (push-in-technologie)
- Overdrachtsmedium: Afhankelijk van de gebruikte SFP-module
- Draaddoorsnede flexibel [AWG]: 24 ... 10
- Uitgangsstroom: 300 mA (typisch voorbeeld)
- Nominale isolatiespanning: 3 kV AC (ingang/uitgang, IEC/en 60950-1)
- Nominale uitgangsspanning: 24 V DC ±10 % (voeding voor apparaten binnen de Smart Ethernet- box)
- Materiaal behuizing: polycarbonaat
- Materiaal (kabelschroefverbinding): Polyamide
- Materiaal (afdichting van de kabelwartel): Neopreen
- Basisfunctionaliteit: Store and Forward Switch, conform de norm conform IEEE 802.3
- Gegevens: Ethernet / Fast Ethernet / Gigabit Ethernet: Gegevens: Ethernet / Fast Ethernet / Gigabit Ethernet
- Uitgangsvermogen maximaal: 165 W (>55 °C derating, zie gegevensblad);155 W (indien schakeluitgang actief, >55 °C derating);90 W (per poort POE1...3, >50 °C derating, zie gegevensblad);30 W (POE4)
- Gegevens: Configuratie-interface: Gegevens: Configuratie-interface
- Gegevens: Schakeluitgang: Gegevens: Schakeluitgang
- 1-afleider/klempunt star: 1 mm² ... 6 mm²
- Inader/klempunt flexibel: 0,2 mm² ... 6 mm²
- Draaddoorsnede flexibel AWG max: 16
- Draaddoorsnede flexibel AWG min: 24
- Belasting/uitgangsbelasting stroomuitgang: Geen inductieve belasting
- Schakelfuncties: Schakelfuncties
- Diagnosefuncties: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-Portmirroring;ACD (Address conflict Detection)
- Filterfuncties: Poortprioritering;VLAN (maximaal 32 VLAN's)
- IP parametrisering: DHCP-client;BootP;statisch IP-adres
- MAC-adrestabel: 8k
- Beheer: Web-based management (HTTP/HTTPS);SNMPv2/v3;Command Line interface (Telnet, SSH)
- Redundantie: RSTP (Rapid spanning Tree Protocol conform IEEE 802.1D-2004);Large Tree Support;FRD (Fast ring Detection)
- Andere functies: Jumboframes
- Tijdsynchronisatie: SNTP (Simple Network Time Protocol)
- Security-functies: Security-functies
- Functies: Functies
- Indirecte ontlading: ± 6 kV
- Functionaliteit: Functionaliteit
- Soortnaam
Industrial Ethernet Switch
- LAN-snelheid
1000 MBit/s
- Overdrachtssnelheid
10 / 100 / 1000 MBit/s
- Basisfunctionaliteit
Managed Switch
- Ethernet-poorten
5
- SFP-poorten
2 x
- 10/100/1000 Mbit/s
4 x
- Glasvezel-poorten
2
- Jumbo frames
Ja
- Bijzonderheden
PoE-functie
- MAC-adressen
8000
- Breedte
284 mm
- Hoogte
364 mm
- Diepte
121 mm
- Type
SCX 4POE 2LX
- Interfaces
RJ45
SFP
IP65
- Voedingsspanning
100 V/AC
- Max. omgevingstemperatuur
70 °C
- Min. omgevingstemperatuur
-40 °C
- UKCA
Ja
Documenten en downloads
Datablad
Datablad 3563691 Phoenix Contact 1102626 SCX 4POE 2LX Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-functie
Gebruiksaanwijzingen en veiligheidsinformatie
Gebruiksaanwijzingen en veiligheidsinformatie 3563691 Phoenix Contact 1102626 SCX 4POE 2LX Industrial Ethernet Switch 10 / 100 / 1000 MBit/s PoE-functie
Omschrijving

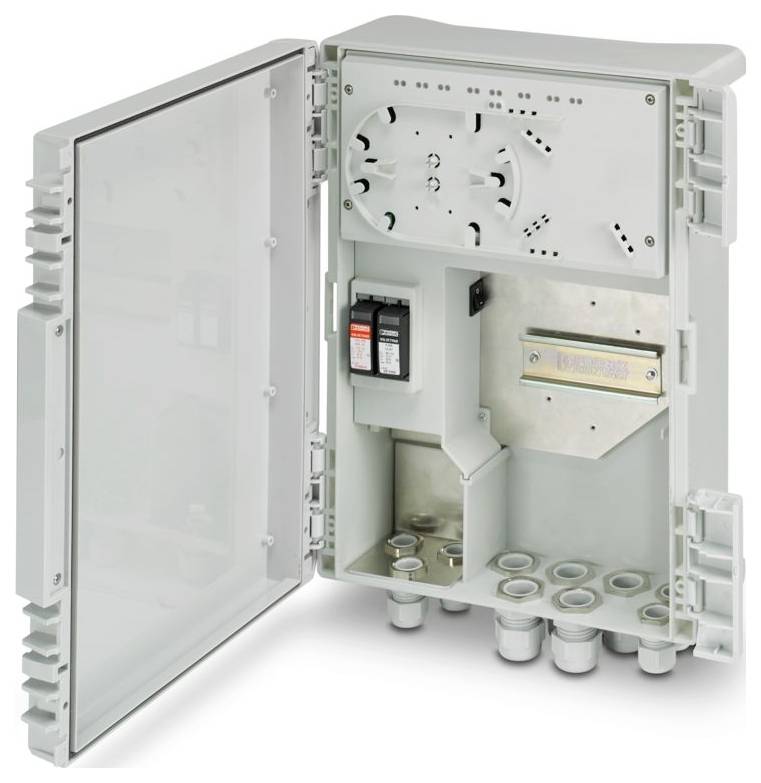

Smart Ethernet- box voor het aansluiten van PoE-eindapparaten, vier PoE-poorten, twee uplink-poorten (SFP-slots), beheerde switch, overspanningsbeveiliging en splittercassette geïntegreerd, voedingsspanning 100 ... 240 V AC, wand- of mastmontage
