Name: Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s
Brand: Phoenix Contact
SKU: 3566977
Availability: SoldOut

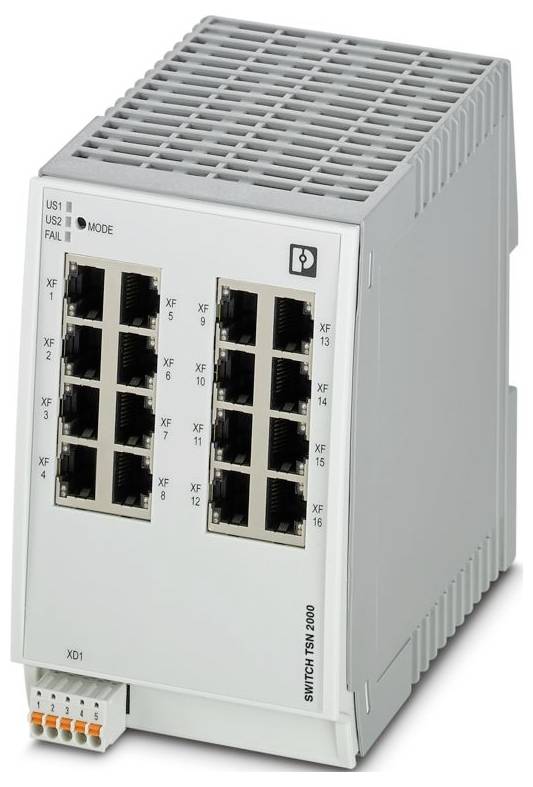

Phoenix Contact 1232304 FL SWITCH TSN 2316 Industrial Ethernet Switch 10 / 100 / 1000 MBit/s-0

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Niet beschikbaar

Totaal (€ 1.619,00 / Stuk)

€ 1.619,00

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: Managed TSN Switch 2000
Model: Book-model
Aansluitmethode: push-in-veeraansluiting
Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 85 mm
Hoogte: 130 mm
Diepte: 115 mm
Materiaal behuizing: Polycarbonaat glasvezelversterkt
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: En 61000-6-4
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
Schok (werking): 30g (en 60068-2-27)
Trillen (werking): Volgens IEC 60068-2-6: 5g, 150 Hz
Striplengte: 9 mm
Algemeen: 24 uur per dag, 7 dagen per week, 24 uur per dag, 7 dagen per week
Overdrachtssnelheid: 10/100/1000 Mbit/s
Maximaal verliesvermogen bij nominale voorwaarde: 30 W (US = min, Tamb = Max, DOI = Max)
Beschermingsklasse: III (VDE 0106)
Luchtdruk (werking): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
Transmissielengte: 100 m (per segment)
Voedingsspanningsbereik: 12 V DC ... 57 V DC
Toegestane luchtvochtigheid (opslag/transport): 10% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: 740 mA
Restgolfcapaciteit: 3,6 VPP (binnen het toegestane spanningsbereik)
Functie: Functie
Elektromagnetische compatibiliteit: Conform EMC-richtlijn 2014/30/EU
Straling van de horsmakreel: Straling van de horsmakreel
Immuniteit EN 61000-6-2
Statusweergave: LED's: US1, US2 (voeding), Fail (alarmcontact), elk 2 LED's per Ethernet-poort (link/activiteit en snelheid)
Transmissiefysica: Koper
MTTF: 257,17 jaar (SN 29500 standaard, temperatuur 25 °C, bedrijfscyclus 21 %);126,12 jaar (SN 29500 standaard, temperatuur 40 °C, bedrijfscyclus 34,25 %);25,76 jaar (SN 29500 standaard, temperatuur 60 °C, bedrijfscyclus 100 %)
Voeding: Voeding
Luchtdruk (opslag/transport): 79 kPa ... 108 kPa tot 2000 m üNN (zonder derating)
Vrij van verfstoffen die hinderlijk zijn voor het inwerken van lak: Ja
Stroomverbruik typisch: 740 mA (bij US = 24 V DC en 25 °C omgevingstemperatuur)
Stroomverbruik maximaal: 2,5 A (US = min, Tamb = Max, DOI = Max)
Opmerking over het aansluittype: Gebruik als aansluitkabel voor de voedingsspanning alleen koperen leidingen met een toegestaan temperatuurbereik van -40 °C ... 70 °C (bij tamb = 60 °C)
Aantal kanalen: 16 (RJ45-poorten)
Overdrachtsmedium: Koper
Lokale diagnose: US1/2 voedingsspanning US1, US2 LED groen;FAIL div. LED rood;link Link-status LED groen
Speciale eigenschappen: Ontwikkelproces gecertificeerd volgens IEC 62443-4-1;compatibel met IEC 62443-4-2
Basisfunctionaliteit: Store and Forward Switch, conform de norm conform IEEE 802.3
Schakelfuncties: Schakelfuncties
Diagnosefuncties: RMON History;LLDP (Link Layer Discovery Protocol);SNMP-traps;N:1-Portmirroring;ACD (Address conflict Detection);Syslog;CRC-Surveillance
Filterfuncties: Quality of Service (8 prioriteitsklassen);Class of Service;DiffServ/DSCP;poortprioritering;VLAN (maximaal 32 VLAN's);IGMP Snooping/Querier (v1/v2);auto-crossy-poort;Extended Multicast filtering
IP-parametrisering: DHCP-client;DHCP-optie 82 (Relay agent);DHCP-server (op pool gebaseerd, op poort gebaseerd);BootP;DCP (Discovery and Configuration Protocol)
MAC-adrestabel: 32k
Beheer: Web-based management (HTTP/HTTPS);Rolgebaseerd gebruikersbeheer (LDAP, RADIUS);SNMPv1/v2/v3;Command Line interface (Telnet, SSH)
Redundantie: MRP (media redundancy Protocol);RSTP (Rapid spanning Tree Protocol);FRD (Fast ring Detection);Large Tree Support;LACP (Link Aggregation Control Protocol);PROFINET S2 systeemredundantie
Overige functies: Jumboframes (max. 9600 bytes);overdracht van MMS & GOOSE (IEC 61850-8-1);overdracht van Modbus/TCP
Tijdsynchronisatie: SNTP (Simple Network Time Protocol);gPTP (IEEE 802.1AS);IEEE 1588v2 (transparant klok)
Security-functies: Security-functies
Functionaliteit: Functionaliteit
Aanwijzing uitgang: Alarmuitgang
Digitaal: Digitaal:
Ethernet (RJ45): Ethernet (RJ45)
Signaal-LED's: Gegevensontvangst, linkstatus
Aansluiting voeding: Via COMBICON, max. Draaddoorsnede 1,5 mm²
Testbaan: 24 V voeding / functionele aarding 500 V DC 1 min;Ethernet-interface / alle andere potentialen 2,25 kV DC 1 min.
Status- en diagnoseindicatoren: LED's: US1, US2 (voeding), Fail (alarmcontact), elk 2 LED's per Ethernet-poort (Link/activiteit en snelheid)
Voedingsspanning (DC): 24 V DC (redundant)
Conformiteit met EMC-richtlijnen: En 6-2 61000 6-4-61000 6-2 en 61000 61000-61000 (ESD) criterium B;en 61000-61000 en 61000-61000 (elektromagnetische velden) criterium A;en 6-2-6-2 en 61000-4-4 (EFT/Burst) criterium A;en 61000-6-2 en 61000-4-5 (Surge) criterium A;en 4-3-61000 en 4-2-4-6 (geleide immuniteit) criterium A;en 6-2-61000 en 6-2-6-4 (geleide immuniteit) klasse A
Detectiecontact Aanstuurspanning: type. 24 V DC
PROFINET-Conformance-klasse: Conformence Class B
PROFINET-apparaatfunctie: PROFINET-apparaat;Fast start-up
Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication bypass

Soortnaam: Industrial Ethernet Switch

LAN-snelheid: 1000 MBit/s

Overdrachtssnelheid: 10 / 100 / 1000 MBit/s

Basisfunctionaliteit: Managed Switch

Ethernet-poorten: 16

10/100/1000 Mbit/s: 16 x

Jumbo frames: Ja

Breedte: 85 mm

Hoogte: 130 mm

Diepte: 115 mm

Type: FL SWITCH TSN 2316

Interfaces: RJ45

: IP20

Voedingsspanning: 24 V/DC

Max. omgevingstemperatuur: 60 °C

Min. omgevingstemperatuur: -40 °C

UKCA: Ja
