Phoenix Contact 1409211 Apparaatconnector achterwand PRC 5-FT25-MC2,5-150 Zwart, Blauw, Grijs, Bruin, Groen, Geel Inhoud

Een zwarte, ronde multipolaire connector met vijf aansluitingen, verbonden met een kabelstrang met kleurgecodeerde kabels.

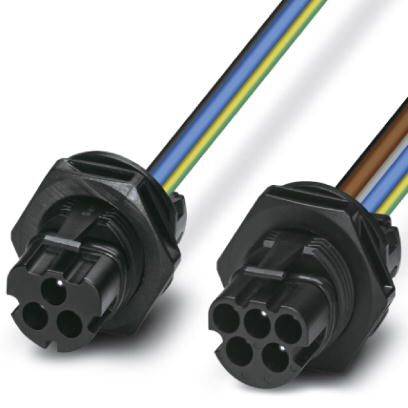

Twee zwarte ronde connectoren met gekleurde kabels. Links zijn geel-groen-blauwe en rechts bruin-zwart-blauwe kabels te zien.

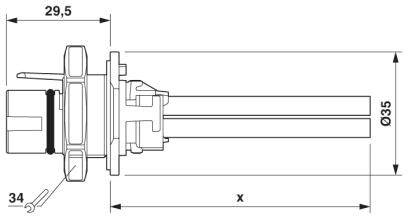

Technische tekening van een mechanisch onderdeel met afmetingen: lengte 29,5 en diameter 35. Gedetailleerde weergave met aanduiding 34.

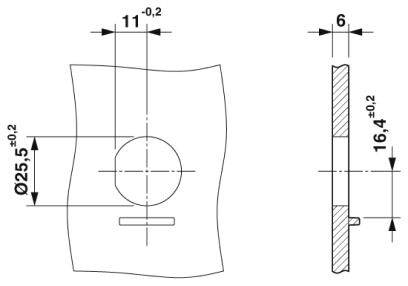

Technische tekening van een onderdeel met precieze metingen: diameter 25,5 ±0,2 mm, hoogte 16,4 ±0,2 mm, afstanden 11 ±0,2 mm en 6 mm.

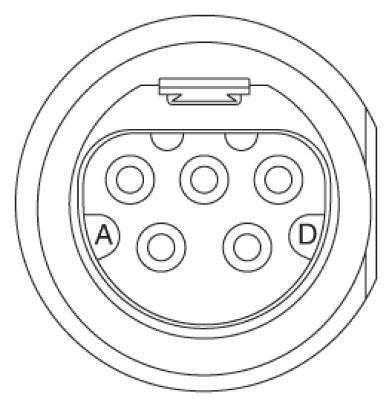

Schema van een laadaansluiting voor elektrische voertuigen met vijf ronde contacten en twee rechthoekige polen, gemarkeerd met 'A' en 'D'.
1/5
Afbeelding vergelijkbaar
Datasheet (PDF)
EAN:
Fabrikantnummer:
Artikelnummer:
Niet beschikbaar
Totaal (€ 144,99 / Stuk)
€ 144,99
Levering van goederen binnen overige EU landen (0% btw) incl. btw
excl. € 0,00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
zonder verdere verzendkosten
Gratis verzending*
Incl. 14 dagen retourrecht
Juridisch probleem melden

Technische specificaties

  • Materiaal contactdrager: PPE
  • Materiaal afdichting: EPDM
  • Materiaal O-ring: siliconen
  • Materiaal schroefverbinding: PPE
  • Vergrendelingstype: vergrendeling
  • Insteekcycli: 100
  • Uittrekkracht: 175 N ± 50 N
  • Steekkracht: 40 N ± 10 N
  • Aanhaalmoment: 2,5 Nm ± 0,1 Nm (aanhaalmoment moer)
  • Sleutelwijdte wartelmoer: 32 mm
  • Aderdiameter inclusief isolatie: 3,65 mm ± 0,15 mm
Type

PRC 5-FT25-MC2,5-150

Soortnaam

Ronde connector

Totaal aantal polen

5

IP66

IP68

IP69K

IP65

Aansluiting

Crimp

Nominale spanning

690 V/AC

Kleur (specifiek)

Zwart

Blauw

Grijs

Bruin

Groen

Geel

Aansluitdoorsnede

2,5 mm²

Ontwerpspanning

690 V

Ontwerpstroom

24 A

Materiaal (behuizing)

PPE

Fabrikantnr.

1409211

Inhoud

10 stuk(s)

Contactmateriaal

Cu-legering, verguld

Aantal polen

5

Breedte

35 mm

Hoogte

35 mm

29.5 mm

Bouwtype

Pencontact

UKCA

Ja

Documenten en downloads

Datablad

Datablad 2209169 Phoenix Contact 1409211 Apparaatconnector achterwand PRC 5-FT25-MC2,5-150 Zwart, Blauw, Grijs, Bruin, Groen, Geel Inhoud

Datablad 2209169 Phoenix Contact 1409211 Apparaatconnector achterwand PRC 5-FT25-MC2,5-150 Zwart, Blauw, Grijs, Bruin, Groen, Geel Inhoud

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209169 Phoenix Contact 1409211 Apparaatconnector achterwand PRC 5-FT25-MC2,5-150 Zwart, Blauw, Grijs, Bruin, Groen, Geel Inhoud

Omschrijving

Ronde connector (apparaatzijde), apparaatconnector achterwand, materiaal behuizing: PPE, kleur: zwart, aantal polen: 5, aderdiameter maximaal: 2,5 mm², nominale spanning: 690 V AC, nominale stroom: 24 A, aansluitmethode: krimpaansluiting, contacttype: pen, kabellengte: 150
