Name: Phoenix Contact 1727816 Printklem 1 mm² Aantal polen 10 Groen 1 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

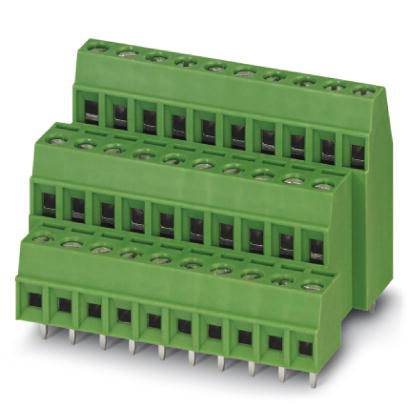

'Groene, gelaagde printplaatklem met meerdere aansluitingen en pinnen, geschikt voor elektrische verbindingen.'

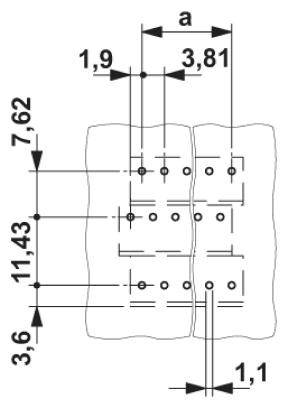

'Diagram met afmetingen: 1,9, 3,81, 3,6, 7,62, 11,43 en 1,1 in niet nader gespecificeerde eenheden. Toont posities en afstanden.'

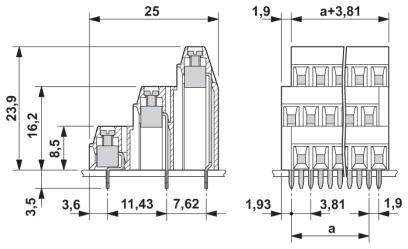

Technische tekening van een connector met afmetingen in millimeters. Toont zij- en vooraanzicht met gedetailleerde maten.

1/3

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Printklem

Rastermaat (RM)

3.81 mm

Aantal polen per rij

Aantal polen

Datasheet (PDF)

Leverbaar ma. 19 okt.

70 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 20,65 / Stuk)

€ 20,65

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Highlights & Details

Printplaatklem

Aantal rijen: 3
Inhoud: 1 stuk(s)

Technische specificaties

Schroefdraad: M2
Montagemethode: golfsolderen
Aantal aansluitingen: 30
Insteekbaar: nee
Aanhaalmoment: 0,22 Nm- 0,25 Nm
Metalen oppervlak soldeerzone (deklaag): tin (5-7 μm Sn)
Isolatiemateriaal: PA
Isolatiemateriaalgroep: I
Constructiehoogte (hoogte zonder soldeerpen): 23,9 mm
Penlengte: 3,5 mm
Afmetingen pen: 0,5 x 0,9 mm
Nominale stootspanning (III/3): 2,5 kV
Nominale diameter: 1 mm²

: Piece

Type: MK3DS 1/10-3,81

Soortnaam: Printklem

Bijzonderheden: Met tractiehuls

Rastermaat (RM): 3.81 mm

Aantal rijen: 3

Aantal polen per rij: 10

Aantal polen: 10

Striplengte (max.): 5 mm

Aansluiting: Schroeven
Print

Nominale stroom: 8 A

Doorsnede flexibel (min.): 0.14 mm²

Nominale stroom (afgerond): 8 A

Doorsnede massief (min.): 0.14 mm²

Doorsnede flexibel (max.): 1 mm²

Doorsnede massief (max.): 1.5 mm²

AWG (min.): 26

AWG (max.): 16

Contactmateriaal: Cu-legering, vertind

Materiaal (behuizing): Polyamide

Kleur (specifiek): Groen

Fabrikantnr.: 1727816

Inhoud: 1 stuk(s)

Nominale spanning: 160 V

Breedte: 40 mm

Hoogte: 27.4 mm

: 25 mm

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Nominale stroom (afgerond)

Aantal polen per rij

Aansluiting

Aantal polen

Aantal rijen

Verpakkingswijze

Rastermaat (RM)

Phoenix Contact 1017492 Printklem 2.5 mm² Aantal polen 3 Groen 50 stuk(s) Piece

Artikelnummer:2208956

Leverbaar di. 1 dec.

Conrad Electronic

24 A

Schroeven

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,50^*

Phoenix Contact 1017493 Printklem 2.5 mm² Aantal polen 4 Groen 50 stuk(s) Piece

Artikelnummer:2208957

Leverbaar di. 1 dec.

Conrad Electronic

24 A

Schroeven

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 76,02^*

Phoenix Contact 1017495 Printklem 2.5 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208958

Leverbaar di. 8 dec.

Conrad Electronic

24 A

Schroeven

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 115,69^*

Phoenix Contact 1017504 Printklem 4 mm² Aantal polen 3 Groen 50 stuk(s) Piece

Artikelnummer:2208959

Leverbaar vr. 23 okt.

1 Set(s)Conrad Electronic

32 A

Push-In-klem

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 59,50^*

Phoenix Contact 1017506 Printklem 4 mm² Aantal polen 5 Groen 50 stuk(s)

Artikelnummer:2208960

Leverbaar di. 15 dec.

Conrad Electronic

32 A

Push-In-klem

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 99,17^*

Phoenix Contact 1017507 Printklem 4 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208961

Leverbaar vr. 23 okt.

40 Set(s)Conrad Electronic

32 A

Push-In-klem

Piece

5.08 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 115,69^*

Phoenix Contact 1017519 Printklem 6 mm² Aantal polen 6 Groen 50 stuk(s) Piece

Artikelnummer:2208962

Leverbaar di. 1 dec.

Conrad Electronic

41 A

Schroeven

Piece

6.35 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 148,75^*

Phoenix Contact 1700354 Printklem 2.5 mm² Aantal polen 5 Groen 20 stuk(s) Piece

Artikelnummer:2209278

Leverbaar di. 8 dec.

Conrad Electronic

24 A

Schroeven

Piece

5 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 90,90^*

Phoenix Contact 1705966 Printklem Aantal polen 7 Groen 50 stuk(s)

Artikelnummer:2209284

Leverbaar vr. 23 okt.

205 Set(s)Conrad Electronic

Schroeven

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 123,96^*

Phoenix Contact 1706222 Printklem 0.34 mm² Aantal polen 7 Groen 50 stuk(s) Piece

Artikelnummer:2209286

Leverbaar ma. 28 dec. 2026

Conrad Electronic

5 A

IDC

Piece

3.81 mm

Stuk(s)

Min.: 1

Meervoud: 1

€ 82,64^*

Documenten en downloads

Datablad

Datablad 2209312 Phoenix Contact 1727816 Printklem 1 mm² Aantal polen 10 Groen 1 stuk(s) Piece

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209312 Phoenix Contact 1727816 Printklem 1 mm² Aantal polen 10 Groen 1 stuk(s) Piece

Omschrijving

Bekend aansluitprincipe maakt wereldwijd gebruik mogelijk. Geringe opwarming door maximale contactkracht. Voor de aansluiting van twee geleiders. Kleinste constructie voor de betreffende kabeldoorsnede. De kabelaansluiting op meerdere niveaus zorgt voor een hogere contactdichtheid.
