Phoenix Contact 1790124 Female behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 3.5 mm Inhoud: 1 stuk(s) kopen ? Conrad Electronic

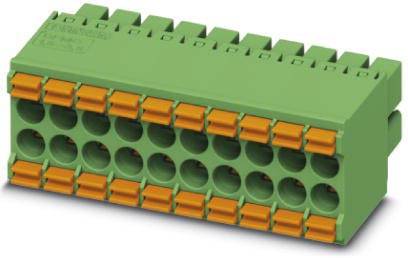

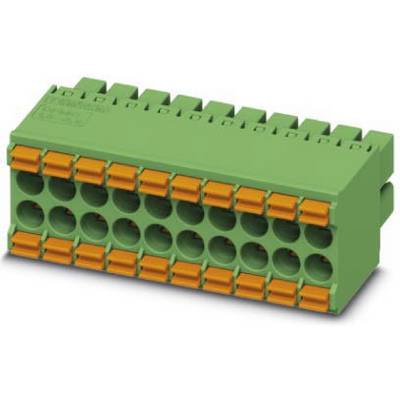

Groen stekkermodule met oranje hefbomen, typisch gebruikt voor elektronische aansluitingen.

Afbeelding vergelijkbaar

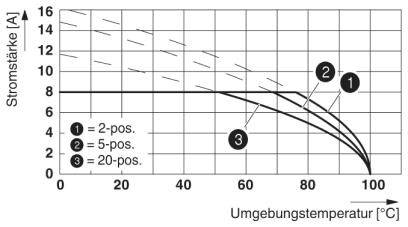

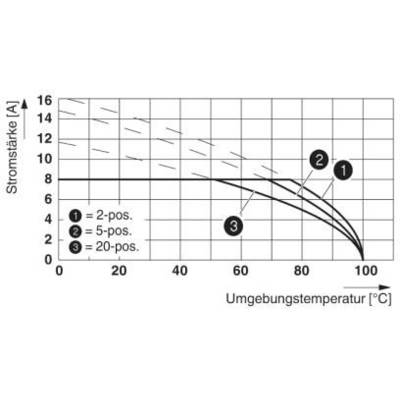

Diagram toont het verband tussen stroomsterkte (A) en omgevingstemperatuur (°C) met drie curves voor 2-, 5- en 20-pos.

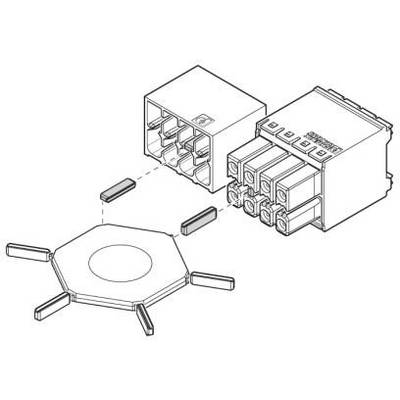

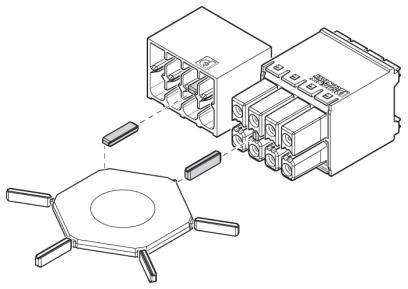

Diagram toont de verbinding van twee stekkers met een zeshoekige adapter in het midden. Stekkers en adapter zijn gelabeld.

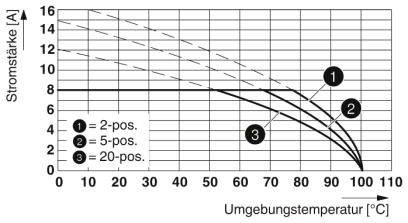

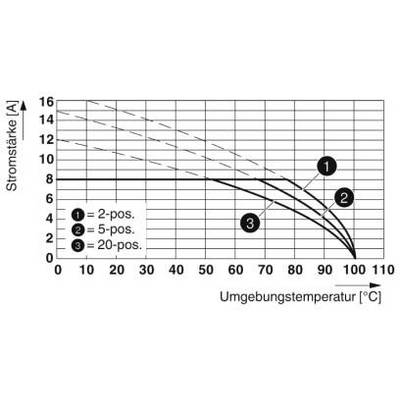

Diagram toont stroomsterkte in ampère tegen omgevingstemperatuur in graden Celsius. Drie curves markeren posities: 1 (2-pos.), 2 (5-pos.), 3 (20-pos.). Stroomsterkte daalt bij stijgende temperatuur.

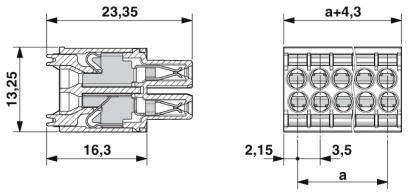

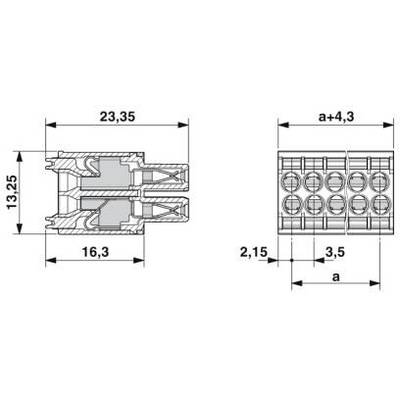

Technische tekening van een connector met afmetingen: breedte 23,35 mm, hoogte 13,25 mm, contactafstand 16,3 mm, diepte 2,15 mm.

1/5

Afbeelding vergelijkbaar

Soortnaam

Female behuizing (kabel)

Bouwtype

Bus

Aantal rijen

Rastermaat (RM)

3.5 mm

Totaal aantal polen

Datasheet (PDF)

Leverbaar ma. 14 sep.

33 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 4,54 / Stuk)

€ 5,78

-21 %

€ 4,54

excl. btw

Juridisch probleem melden

Highlights & Details

Connector voor printplaten

Inhoud: 1 stuk(s)
Aantal rijen: 2
Totaal aantal polen: 4

Technische specificaties

Aantal aansluitingen: 8
Isolatiemateriaalgroep: I
Nominale stootspanning (III/3): 2,5 kV
Stekkersysteem: Mini Combicon – DFMC 1,5
Vergrendeling: zonder
Aantal potentialen: 8
Constructiehoogte (hoogte zonder soldeerpen): 13,25 mm
Omgevingstemperatuur (montage): -5 °C- 100 °C
Steekkracht per pool circa: 3 N
Trekkracht per pool circa: 2 N
Insteekcycli: 25

Soortnaam: Female behuizing (kabel)

Bouwtype: Bus

Aantal rijen: 2

Bijzonderheden: Met PUSH-IN-veeraansluiting

Rastermaat (RM): 3.5 mm

Totaal aantal polen: 4

Breedte: 14.8 mm

Nominale stroom: 8 A

Nominale stroom (afgerond): 8 A

Inhoud: 1 stuk(s)

AWG (max.): 16

AWG (min.): 24

Striplengte (max.): 10 mm

Afm.: (l x b x h) 23.35 x 14.8 x 13.25 mm

Aansluiting: Push-In-klem
Veerklem

Fabrikantnr.: 1790124

Kleur (specifiek): Groen

Isolatiemateriaal: PA

Contactmateriaal: Cu-legering, vertind

Contactoppervlak connect: Tin

Nominale spanning: 160 V

Hoogte: 13.25 mm

: 23.35 mm

Max. dwarsdoorsnede: 1.5 mm²

Min. dwarsdoorsnede: 0.2 mm²

Max. temperatuur: +100 °C

Min. temperatuur: -40 °C

Type: DFMC 1,5/ 4-ST-3,5

Documenten en downloads

Datablad

Datablad 2209365 Phoenix Contact 1790124 Female behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2209365 Phoenix Contact 1790124 Female behuizing (kabel) Totaal aantal polen: 4 Rastermaat: 3.5 mm Inhoud: 1 stuk(s)

Omschrijving

Tijdbesparende push-in-aansluiting zonder gereedschap. Gedefinieerde contactkracht garandeert langdurig stabiel contact. Intuïtief te bedienen door opvallend gekleurde bedieningsknoppen. Geoptimaliseerd voor krappe inbouwsituaties: bediening en kabelaansluiting van één kant.
