Name: Phoenix Contact 2909904 PTCB E1 24DC/3A NO Beveiligingsschakelaar 1x NO 1 stuk(s)
Brand: Phoenix Contact
SKU: 2225783
Availability: InStock

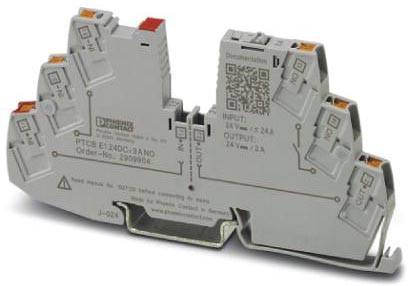

Een grijze elektrische relais met technische specificaties in zwarte letters. Ingangs- en uitgaangsgegevens zijn vermeld.

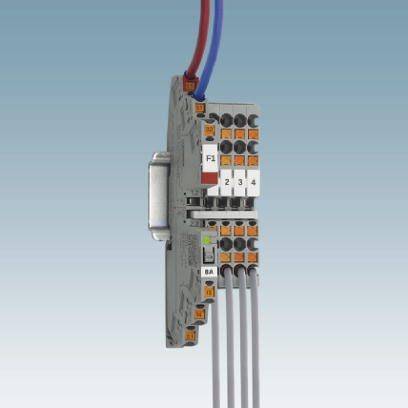

Een elektrische stekkermodule met vier aangesloten kabels, geïnstalleerd in een schakelkast. Bovenaan zijn twee gekleurde kabels zichtbaar.

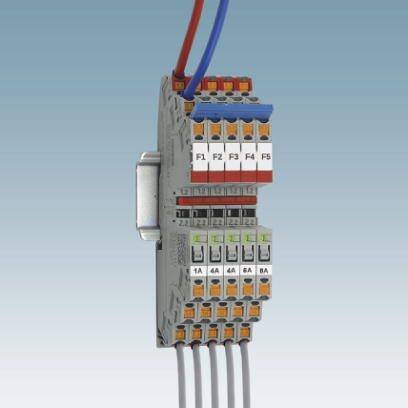

Een elektrische verdeelblok met meerdere aansluitingen en kleurgecodeerde kabels. Bovenaan zijn rode en blauwe kabels aangesloten.

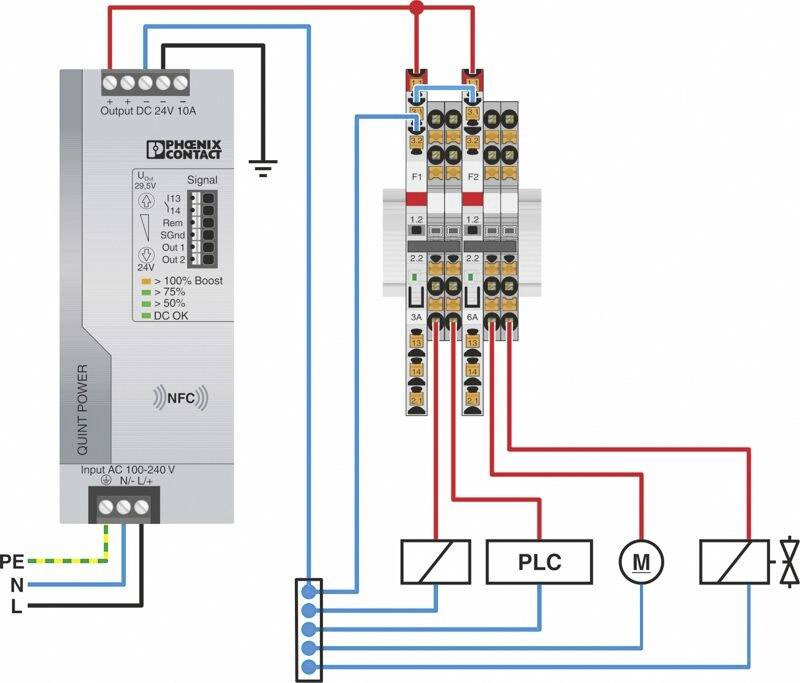

'Schakelschema toont een stroomvoorziening en de bedrading met drie relais en een PLC. Ampèrewaarden en bedradingspaden zijn gekleurd gemarkeerd.'

Een verticaal schakelsysteem met meerdere tuimelschakelaars en knoppen, voorzien van labels 'F1', '1.2', '2.2' en genummerde posities.

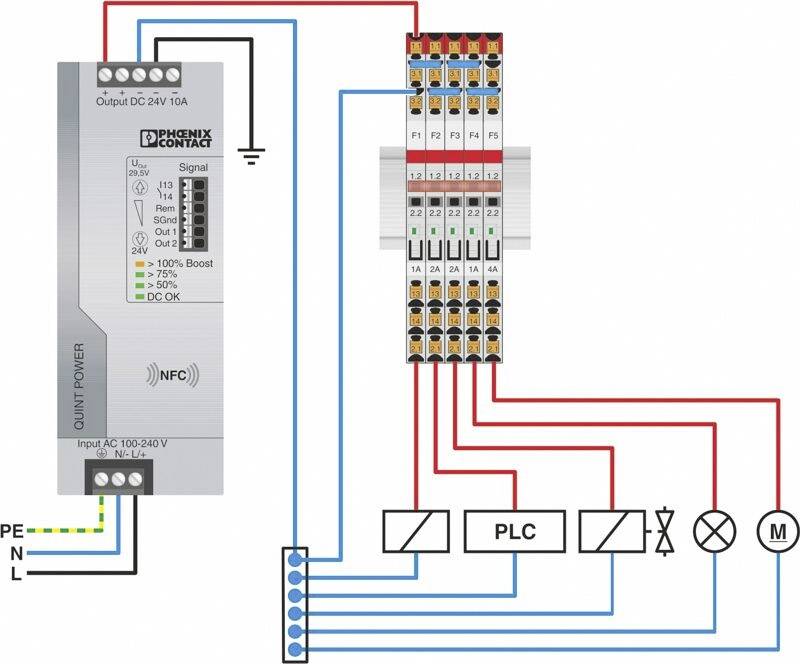

Principeschema van een voeding met in- en uitgangen. Toont verbindingen met PLC, motor (M) en verschillende componenten. Leidingen kleurgecodeerd.

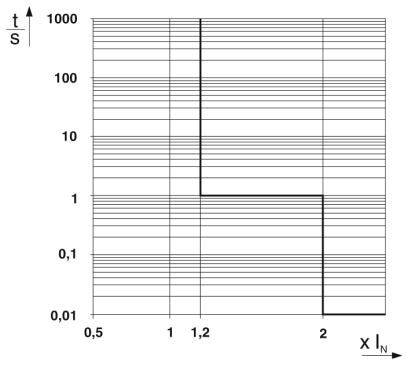

Diagram dat een stapfunctie weergeeft. De y-as is 't/S' en de x-as is 'X In'. De functie heeft drie treden die de waarde verhogen.

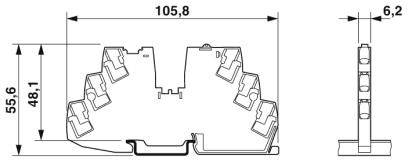

Technische tekening van een elektrische voet met afmetingen: breedte 105,8 mm, hoogte 55,6 mm, diepte 6,2 mm.

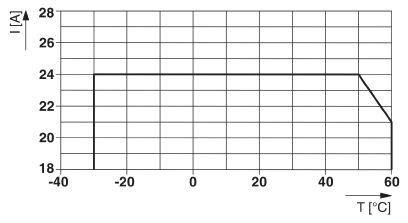

Diagram toont stroom (I in ampère) tegen temperatuur (T in °C). Stroom blijft constant bij 24 A van ongeveer -20°C tot 45°C, waarna deze afneemt.

1/9

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Verkeersgrijs

Datasheet (PDF)

Leverbaar do. 15 okt.

243 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 33,88 / Stuk)

€ 33,88

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 27,5 V DC
Nominale spanning: 24 V DC
Nominale stroom IN: 24 A DC (totale stroom ingang)
Fail-safe-element: 4 A DC
Rendement: 99 %
Ruststroom I0: type. 12 mA
Vermogensverlies: type. 0,3 W (in de stand neutraal)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 21 A (totale stroom bij 60 °C)
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 35 V DC (lastkring)
Spanningsval: 0,06 V (bij 2 A)
Uitschakeltijd lastkring: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Aderdoorsnede star: 0,2 mm² ... 4 mm²
Aderdoorsnede AWG: 24 ... 14
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,2 mm² ... 2,5 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,2 mm² ... 2,5 mm²
Bedrijfsspanning DC: 0 V DC ... 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Verkeersgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -30 °C

: IP20

: 55.6 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Inhoud: 1 stuk(s)

Type: PTCB E1 24DC/3A NO

Afm.: (l x b x h) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

Phoenix Contact 0712107 TCP 0,1A Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2208745

Leverbaar do. 15 okt.

52 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

Phoenix Contact 0903029 EC-E1 8A Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2208883

Leverbaar do. 15 okt.

19 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 61,15^*

Phoenix Contact 0903045 EC-E 4A DC24V Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2208884

Leverbaar ma. 19 okt.

Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2209085

Leverbaar do. 15 okt.

365 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Potentiaalverdeler 1 stuk(s)

Artikelnummer:2209918

Leverbaar do. 15 okt.

4 Stuk(s)Conrad Electronic

Potentiaalverdeler

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

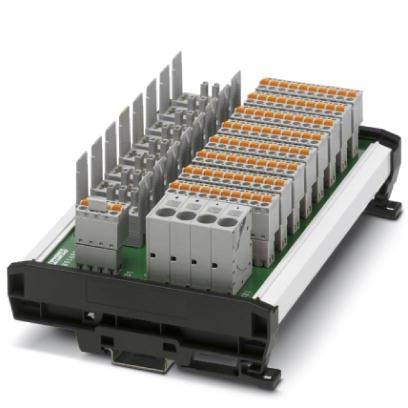

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Potentiaalverdeler 1 stuk(s)

Artikelnummer:2209919

Leverbaar ma. 19 okt.

Conrad Electronic

Potentiaalverdeler

Stuk(s)

Min.: 1

Meervoud: 1

€ 301,65^*

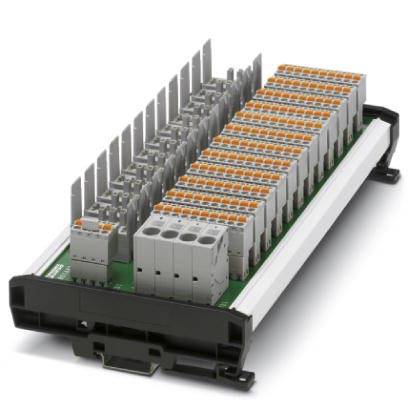

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Potentiaalverdeler 1 stuk(s)
