Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Beveiligingsschakelaar 1x NO 1 stuk(s) kopen ? Conrad Electronic

Een grijs, elektronisch apparaat met meerdere aansluitingen en knoppen aan de voorkant. Tekst en symbolen op de zijkant.

Afbeelding vergelijkbaar

Een technische tekening van een elektrische component met afmetingen: breedte 41 mm, lengte 121 mm, hoogte 130 mm. Voor- en zijaanzicht weergegeven.

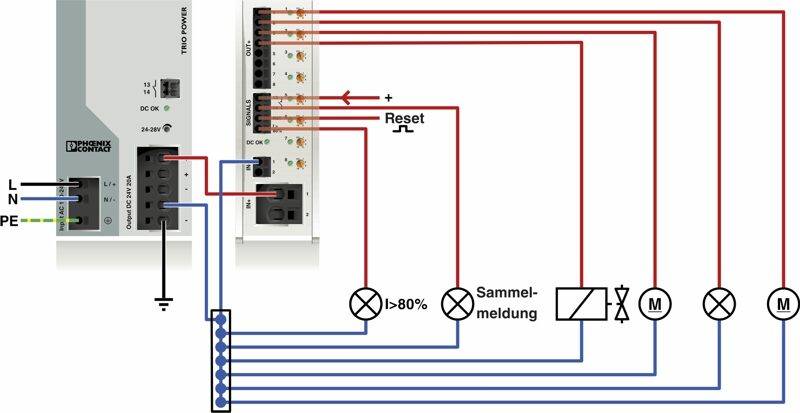

'Bedradingsschema toont de elektrische bedrading van een overbelastingsbeveiligingssysteem met componenten zoals voedingseenheid, relais en motor.'

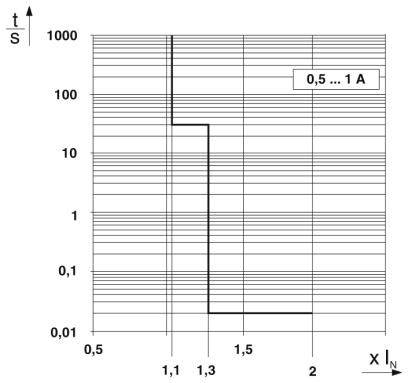

Diagram toont een logaritmische grafische weergave die het verband weergeeft tussen doorgangtijd 't/S' en de multiplicator 'X/N' voor een stroomgebied van 0,5 tot 1 A.

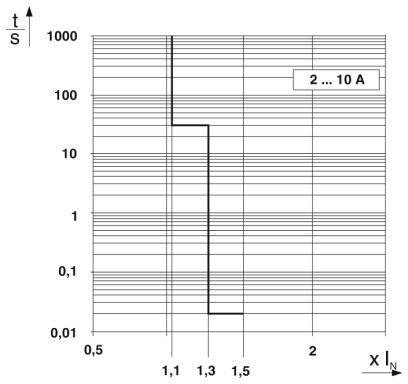

Diagram toont de tijd-stroom-karakteristiek van een zekering. De y-as geeft de tijd in seconden weer, de x-as toont de stroomfactor.

1/5

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Lichtgrijs

Datasheet (PDF)

Leverbaar di. 22 sep.

5 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 243,80 / Stuk)

€ 243,80

excl. btw

Gratis verzending*

Slechts 5 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: max. 80 A DC (bij dubbele voeding in+ met minimaal 2 x 6 mm²)
Fail-safe-element: 15 A DC (per uitgang kanaal)
Rendement: 99 %
Ruststroom I0: type. 50 mA
Vermogensverlies: 1,2 W (in stand-by)
Wachttijd na uitschakeling van een kanaal: 10 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 40 A DC (bij 70 °C (65 °C bij UL 2367))
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 30 V DC (lastkring)
Uitschakeltijd lastkring: 0,02 s (> 1,3 x IN)
Aderdoorsnede star: 0,2 mm² ... 2,5 mm²
Aderdoorsnede AWG: 24 ... 12
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 1,5 mm² ... 0,25 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,25 mm² ... 2,5 mm²
Bedrijfsspanning DC: 0 V DC ... 30 V/DC:
Bedrijfsstroom DC: 1 mA DC ... 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Lichtgrijs

Min. temperatuur: +70 °C

Max. temperatuur: -25 °C

: IP20

: 121 mm

Breedte: 41 mm

Hoogte: 130 mm

Inhoud: 1 stuk(s)

Type: CBM E8 24DC/0.5-10A NO-R

Afm.: (l x b x h) 121 x 41 x 130 mm

Nominale stroom: 80 A

Ingangsspanning: 24 V/DC

Aantal polen: 1

Gewicht: 0

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Beveiligingsschakelaar 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2141027 Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Beveiligingsschakelaar 1x NO 1 stuk(s)

Omschrijving

Ter bescherming tegen spanningsdalingen door overbelasting en kortsluiting. Fijne nominale stroom gradaties van 0,5 A ... 10 A. Voeding tot 80 A mogelijk.

De teksten voor dit artikel zijn automatisch vertaald.
