Name: Phoenix Contact 2909906 PTCB E1 24DC/4A NO Beveiligingsschakelaar 1x NO 1 stuk(s)
Brand: Phoenix Contact
SKU: 2225784
Availability: InStock

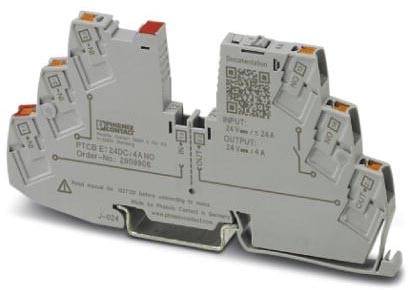

Een elektronisch relaismodule met meerdere aansluitingen en gemarkeerde ingangs- en uitgangsniveaus van Phoenix Contact.

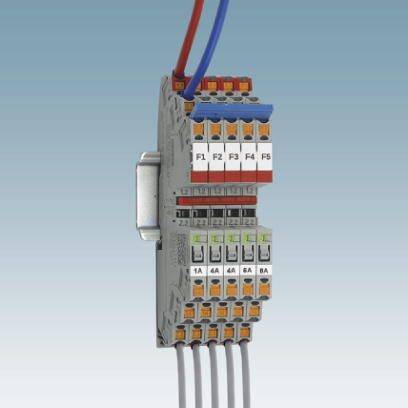

Een rijgklemmenblok met meerdere gekleurd gecodeerde klemmen en aangesloten draden, gebruikt in elektrische schakelkasten.

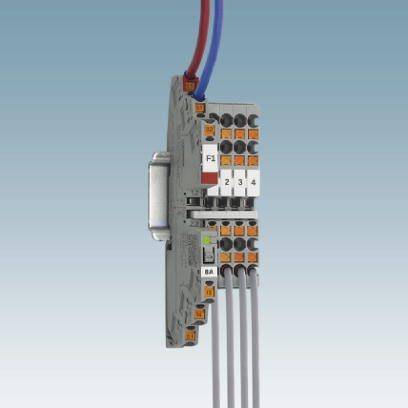

Een grijze railklem met meerdere draadaansluitingen en gekleurde kabels in een elektrische schakelkast.

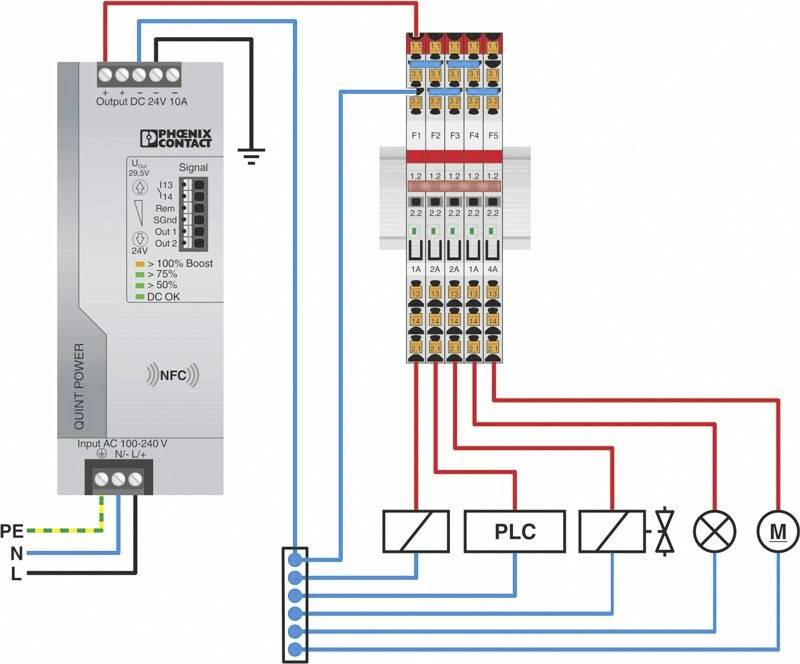

'Diagram van een elektrische schakeling: Voedingseenheid links levert DC 24V, verbonden met zekeringblokken, PLC en een motor rechts. Bekabelingsdetails en kleurcodes weergegeven.'

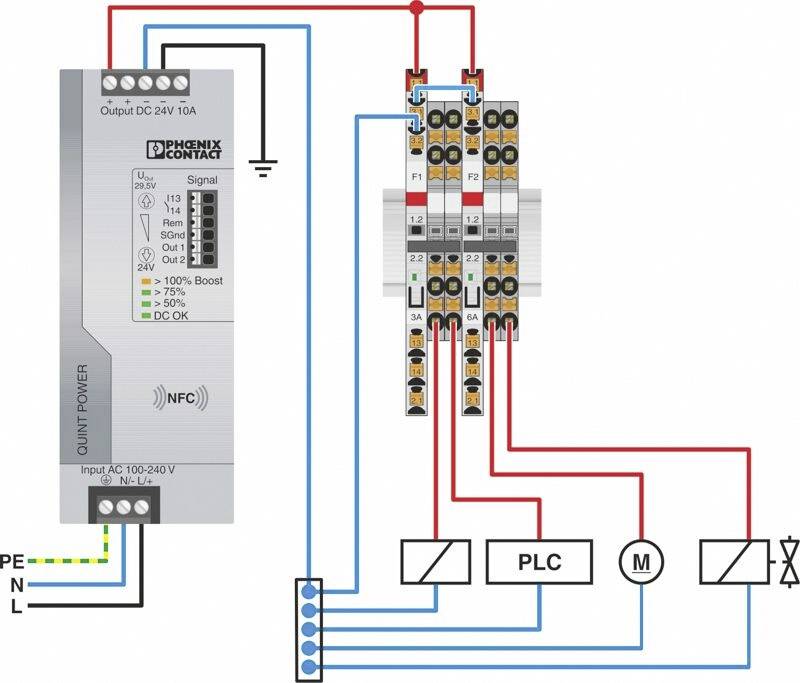

'Bedradingsschema van een voedingssysteem met een QUINT POWER-eenheid die is aangesloten op een PLC en motoren. Gekleurde kabels duiden verschillende verbindingen aan.'

Bord met verdiepingsaanduiding: E1 tot E5, F1 voor lift/elevator positie, gekleurd ter oriëntatie.

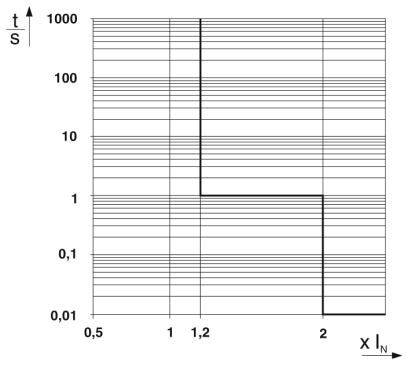

Diagram toont een log-log-diagram met 't' in seconden op de y-as en 'X IN' op de x-as. Belangrijkste trend: Trapsgewijze afname.

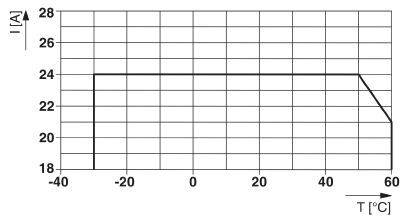

Diagram toont stroom (I) in ampère tegen temperatuur (T) in graden Celsius. Stroom blijft constant bij 24 A van -30 tot 50°C, waarna deze begint te dalen.

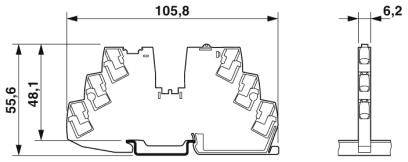

Technische tekening van een apparaatvoet met specifieke afmetingen: breedte 105,8 mm, hoogte 55,6 mm, diepte 6,2 mm.

1/9

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Verkeersgrijs

Datasheet (PDF)

Leverbaar do. 15 okt.

6427 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 33,88 / Stuk)

€ 33,88

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: 24 A DC (totale stroom ingang)
Fail-safe-element: 4 A DC
Rendement: 99 %
Ruststroom I0: type. 12 mA
Vermogensverlies: type. 0,3 W (in de stand neutraal)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 21 A (totale stroom bij 60 °C)
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 35 V DC (lastkring)
Spanning: 0,12 V (bij 4 A)
Uitschakeltijd lastkring: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Aderdoorsnede star: 0,2 mm² ... 4 mm²
Aderdoorsnede AWG: 24 ... 14
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,2 mm² ... 2,5 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,2 mm² ... 2,5 mm²
Bedrijfsspanning DC: 0 V DC ... 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Verkeersgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -30 °C

: IP20

: 55.6 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Inhoud: 1 stuk(s)

Type: PTCB E1 24DC/4A NO

Afm.: (l x b x h) 55.6 x 6.2 x 105.8 mm

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Soortnaam

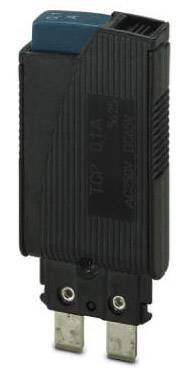

Phoenix Contact 0712107 TCP 0,1A Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2208745

Leverbaar do. 15 okt.

52 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 15,69^*

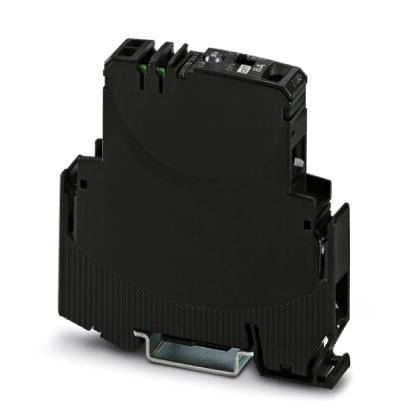

Phoenix Contact 0903029 EC-E1 8A Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2208883

Leverbaar do. 15 okt.

19 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 61,15^*

Phoenix Contact 0903045 EC-E 4A DC24V Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2208884

Leverbaar ma. 19 okt.

Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 54,54^*

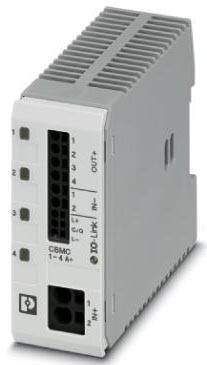

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Beveiligingsschakelaar 1 stuk(s)

Artikelnummer:2209085

Leverbaar do. 15 okt.

365 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 107,43^*

Phoenix Contact 2801481 CBB TM 04 2X2RC P-PT Potentiaalverdeler 1 stuk(s)

Artikelnummer:2209918

Leverbaar do. 15 okt.

4 Stuk(s)Conrad Electronic

Potentiaalverdeler

Stuk(s)

Min.: 1

Meervoud: 1

€ 185,94^*

Phoenix Contact 2801482 CBB TM 08 2X4RC P-PT Potentiaalverdeler 1 stuk(s)

Artikelnummer:2209919

Leverbaar ma. 19 okt.

Conrad Electronic

Potentiaalverdeler

Stuk(s)

Min.: 1

Meervoud: 1

€ 301,65^*

Phoenix Contact 2801483 CBB TM 12 2X6RC P-PT Potentiaalverdeler 1 stuk(s)

Artikelnummer:2209920

Leverbaar vr. 27 nov.

Conrad Electronic

Potentiaalverdeler

Stuk(s)

Min.: 1

Meervoud: 1

€ 376,03^*

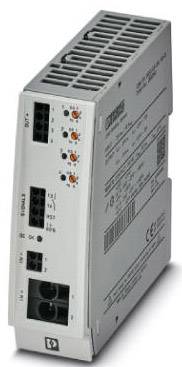

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Beveiligingsschakelaar 1x NO 1 stuk(s)

Artikelnummer:2140974

Leverbaar do. 15 okt.

962 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 144,62^*

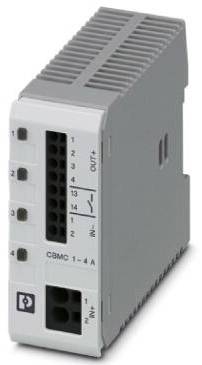

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Artikelnummer:2140963

Leverbaar do. 15 okt.

1417 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Artikelnummer:2141036

Leverbaar vr. 9 okt.

8 Stuk(s)Conrad Electronic

Beveiligingsschakelaar

Stuk(s)

Min.: 1

Meervoud: 1

€ 95,03^*

Documenten en downloads

Datablad

Datablad 2225784 Phoenix Contact 2909906 PTCB E1 24DC/4A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225784 Phoenix Contact 2909906 PTCB E1 24DC/4A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Omschrijving

Toepassingen eenvoudig opbouwen, aangezien overbrugbaar voor serieklemmen programma CLIPLINE complete. Individueel opbouwen voor passende bescherming, precies volgens uw eisen.

De teksten voor dit artikel zijn automatisch vertaald.
