Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Beveiligingsschakelaar 1x NO 1 stuk(s) kopen ? Conrad Electronic

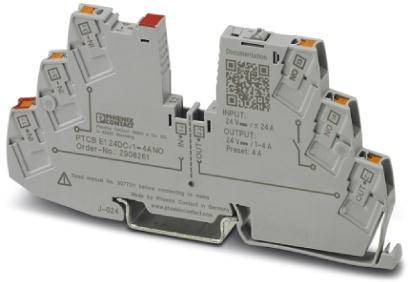

Een dubbel relaismodule van Phoenix Contact gemonteerd op DIN-rail, toont aansluitingen en technische specificaties.

Afbeelding vergelijkbaar

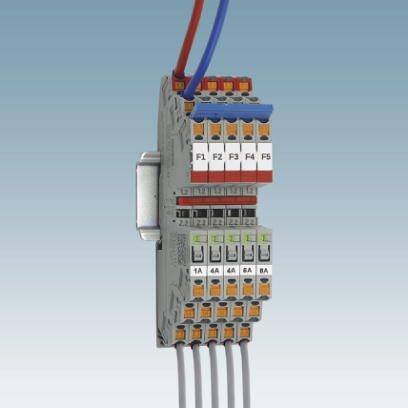

Een grijze zekeringhouder met rode en blauwe kabels bovenaan en meerdere grijze kabels onderaan, genummerd F1 tot F8 en 1A tot 8A.

Grijs elektrisch aansluitingsblok met meerdere aansluitingen en gekleurde kabels. Klemmen zijn genummerd van 1 tot 4 onderaan.

Zekeringenkast met meerdere zekeringen in een verticale opstelling, genummerd van 1 tot 21, met rode en groene indicatoren.

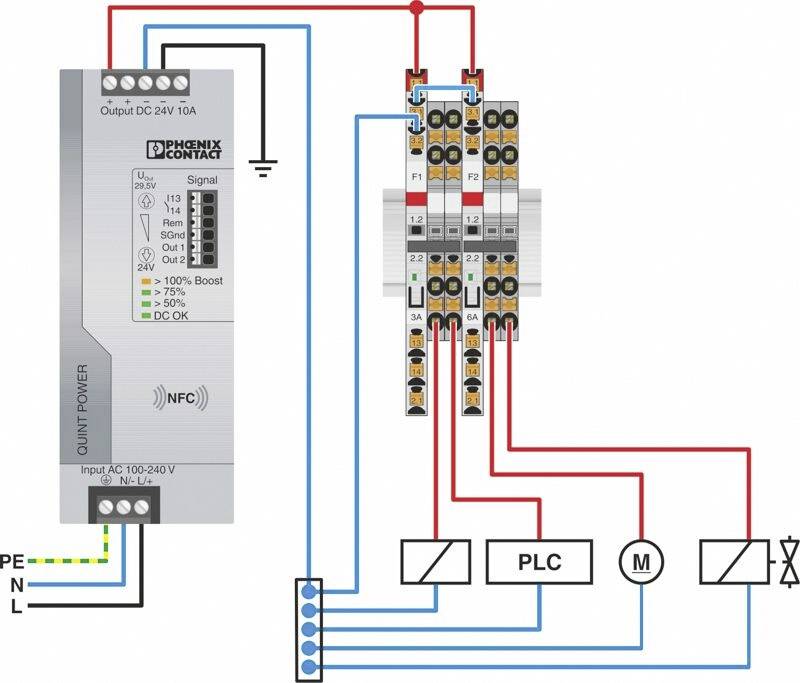

'Schakelschema van een schakelende voeding met ingangs- en uitgangaansluitingen. Toont verbindingen met PLC en motor. Pijlen geven stroomrichting aan.'

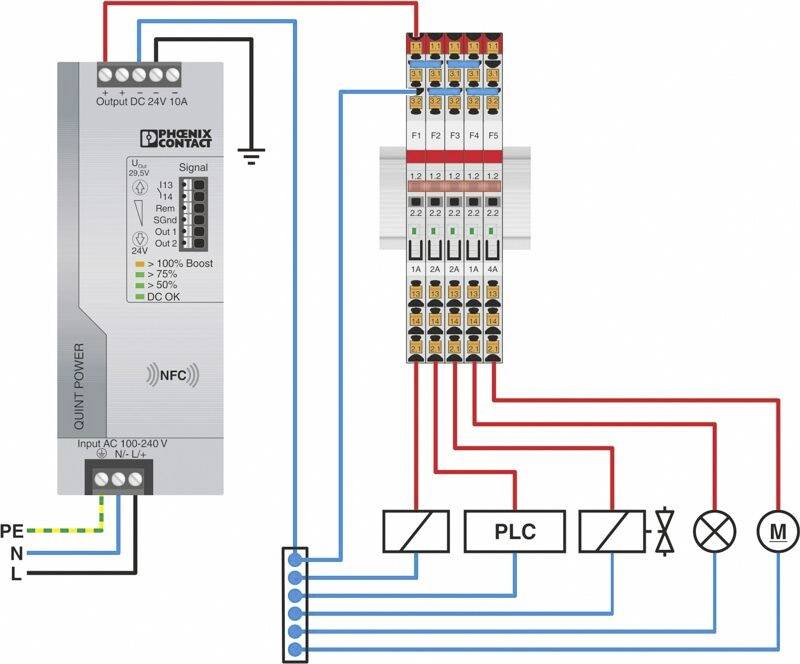

Bedradingsschema toont de bekabeling van een voedingsspanning met een PLC en een motor. Verbindingen zijn kleurgecodeerd.

Technische tekening van een elektrische aansluitbus met afmetingen: breedte 105,8 mm, hoogte 55,6 mm, diepte 6,2 mm.

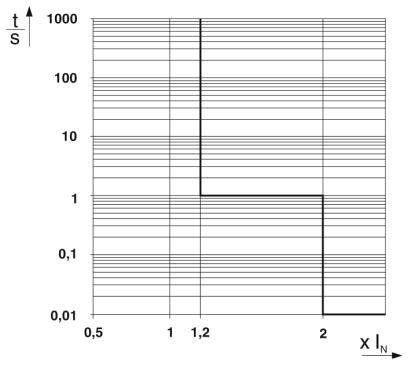

Logaritmische grafiek ter weergave van de relatie tussen 't'/seconden op de y-as en 'X'/eenheden op de x-as. Toont een abrupte sprong bij 'X' van 1,2 naar 2.

Diagram toont stroom (I) in ampère ten opzichte van temperatuur (T) in graden Celsius. Tot 50°C constant bij 24A, daarna dalend.

1/9

Afbeelding vergelijkbaar

Soortnaam

Beveiligingsschakelaar

Uitvoering

Elektronische apparaatbeveiligingsschakelaar

Aansluiting

Push-In-klem

Contactsoort

1x NO

Kleur (specifiek)

Verkeersgrijs

Datasheet (PDF)

Leverbaar vr. 25 sep.

7 Stuk(s)

Aantal

Stuk(s)

Totaal (€ 33,88 / Stuk)

€ 33,88

excl. btw

Slechts 7 Stuk(s) beschikbaar

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Brandbaarheidsklasse conform UL 94: V-0
Montage: draagrail: 35 mm
Aantal polen: 1
Beschermingsklasse: III
Model: Draagrailmodule uit een stuk
Zekeringstype: elektronisch
Toegekende stootspanning: 0,5 kV
Voedingsspanning: 18 V DC 30 V/DC:
Nominale spanning: 24 V DC
Nominale stroom IN: 24 A DC (totale stroom ingang)
Fail-safe-element: 4 A DC
Rendement: 99 %
Ruststroom I0: type. 12 mA
Vermogensverlies: type. 0,3 W (in de stand neutraal)
Wachttijd na uitschakeling van een kanaal: 5 s (bij overbelasting/kortsluiting)
Temperatuur-derating: 21 A (totale stroom bij 60 °C)
Activering: E (elektronisch)
Vereiste zekering: niet noodzakelijk, geïntegreerde fail-safe-element
Spanningsvastheid: max. 35 V DC (lastkring)
Spanning: 0,12 V (bij 4 A)
Uitschakeltijd lastkring: ≤ 10 ms (bij kortsluiting> 2,0 x IN)
Aderdoorsnede star: 0,2 mm² ... 4 mm²
Aderdoorsnede AWG: 24 ... 14
Aderdoorsnede flexibel m. Adereindhuls m. Kunststof huls: 0,2 mm² ... 2,5 mm²
Aderdoorsnede flexibel m. Adereindhuls zonder kunststof huls: 0,2 mm² ... 2,5 mm²
Bedrijfsspanning DC: 0 V DC ... 30 V/DC:
Bedrijfsstroom DC: 100 mA DC

Soortnaam: Beveiligingsschakelaar

Uitvoering: Elektronische apparaatbeveiligingsschakelaar

Aansluiting: Push-In-klem

: 1x NO

Kleur (specifiek): Verkeersgrijs

Min. temperatuur: +60 °C

Max. temperatuur: -30 °C

: IP20

: 55.6 mm

Breedte: 6.2 mm

Hoogte: 105.8 mm

Inhoud: 1 stuk(s)

Type: PTCB E1 24DC/1-4A NO

Afm.: (l x b x h) 55.6 x 6.2 x 105.8 mm

Ingangsspanning: 24 V/DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2140966 Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Beveiligingsschakelaar 1x NO 1 stuk(s)

Omschrijving

Toepassingen eenvoudig opbouwen, aangezien overbrugbaar voor serieklemmen programma CLIPLINE complete. Individueel opbouwen voor passende bescherming, precies volgens uw eisen.

De teksten voor dit artikel zijn automatisch vertaald.
