Name: Phoenix Contact AXL P AO4 HART 1F 1087079 Analoge module 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3563194
Availability: SoldOut

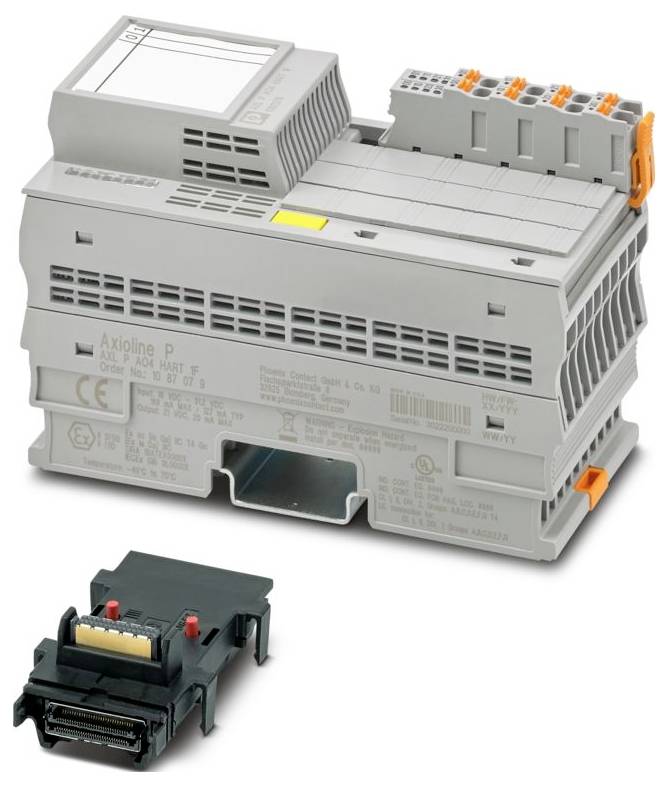

Phoenix Contact AXL P AO4 HART 1F 1087079 Analoge module 24 V/DC, 5 V/DC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 676,86 / Stuk)

€ 676,86

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productreeks: Axioline P
Model: Blokmodulair
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 53,6 mm
Hoogte: 126,1 mm
Diepte: 77.14 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Aanwijzing aansluiting: Axioline P-connector
Isoleerlengte: 8 mm
Inbouwpositie: Willekeurig (geen temperatuurderating)
ATEX: ATEX
IECEX: IECEX
Overdrachtssnelheid: 100 Mbit/s
Etikettering: Klasse I, Afdeling 2, groepen A, B, C, d, T4;klasse I, zone 2, IIC T4
UL, USA/Canada: Class I, Div. 2, GROEPEN A, B, C, D T4
Maximaal verliesvermogen bij nominale voorwaarde: 2,55 W.
BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal interfaces: 2
Luchtdruk (werking): 70 kPa ... 106 kPa (max. 2000 m üNN)
Leveringsomvang: Inclusief busmodule en stekker
Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
Certificaat: E196811
Aansluittechniek: Aansluittechniek
Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: Max. 135 mA;type. 110 mA
Printaansluiting: Printaansluiting
Veiligheidsschakeling: Overspanningsbeveiliging | elektronisch (35 V, 0,5 s);ompoolbeveiliging | ompoolbeschermdiode;transiënbeveiliging | onderdrukkingsdiode
Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 2000 m üNN)
Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline P: Systeem en installatie".
Beperking van het gebruik: Beperking van het gebruik
EMC-aanwijzing: EMC: Klasse A-product, zie verklaring van de fabrikant in het downloadgedeelte
Speciale eigenschappen: HART-functionaliteit
CCCex -opmerking: Gebruik in explosiegevaarlijke omgevingen is niet toegestaan in China.
Ex-gegevens: Ex-gegevens
UKCA ex (UKEX): UKCA ex (UKEX)
CCC / China-ex: CCC / China-ex
Aantal uitgangen: 4 (HARD)
Benaming uitgang: Analoge uitgangen
Stroom uitgangsignaal: 0 mA - 20 mA;4 mA ... 20 mA
Opmerking over maatgegevens: De diepte geldt bij gebruik van een draagrail TH 35-7.5 (conform en 60715).
Analoog: Analoog:
Voedingsspanning: 5 V DC (via de busmodule)
UL ex, USA / Canada: UL ex, USA / Canada
Aanwijzing voor de aansluittechniek: Afgeschermd, paarsgewijze getwist
Module: Module
Invoeradresruimte: 32 bytes (firmware 1.00);40 bytes (vanaf firmware 1.02)
Uitvoeradresruimte: 8 bytes
Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 60 Hz, 1 min.
Gegevensformaten: inLine, S7-compatibel, standaardopmaak
Testspanning: 5 V voeding van de lokale bus (UBus) / functieserver: 500 V AC, 60 Hz, 1 min.
Testspanning: 5 V voeding van de lokale bus (UBus) / analoge ingangen: 1500 V AC, 60 Hz, 1 min.
Testspanning: 24 V voeding (randapparatuur) / analoge ingangen: 1500 V AC, 60 Hz, 1 min.
Testspanning: Analoge ingangen / functieserver: 500 V AC, 60 Hz, 1 min.
Resolutie D/A-omvormer: 16 bits
Uitvoerwaardeweergave: 16 bits
Update procesgegevens: 1,9 ms (latentie analoge uitgang)
Axioline P-lokale bus: Axioline P-lokale bus
Potentialen: Voedingsspanning (UL): Potentiaal: Voedingsspanning (UL)
Potentialen: Axioline P lokale bus (UBus): Potentiaal: Voeding van Axioline P lokale bus (UBus)
Axioline P-connector: Axioline P-connector

Soortnaam: Analoge module

Type: AXL P AO4 HART 1F

Analoge uitgangen (max.): 4

Aantal uitgangen (max.): 4

Voedingsspanning: 24 V/DC
5 V/DC

Hoogte: 126.1 mm

: 77.14 mm

Breedte: 53.6 mm

: IP20

Afm.: (l x b x h) 77.14 x 53.6 x 126.1 mm

Aansluittechniek: 2-aders

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 160 mA

Fabrikantnr.: 1087079

Uitvoering: bloksmodular

Montage: DIN-rail montage

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -40 °C

Logicaspanning UL: 5 V/DC

Diepte: 75.948224 mm

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analoge module 24 V/DC, 5 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Analoge module 24 V/DC, 5 V/DC

Omschrijving

Axioline P, analoge uitgangsmodule, analoge uitgangen: 4 (HARD), 0 mA ... 20 mA, 4 mA ... 20 mA, aansluittechniek: 2-draads, overdrachtssnelheid in lokale bus: 100 Mbit/s, HART-functionaliteit, beschermingsklasse: IP20, inclusief busmodule en stekker
