Name: Phoenix Contact AXL SE PD16 GND 1337224 Potentiaalverdeler 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

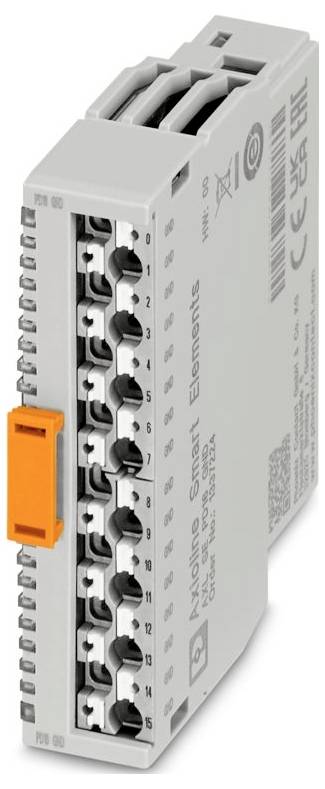

Een industriële elektronische module met gelabelde aansluitpunten en een oranje clip, gebruikt voor intelligente besturingssystemen.

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 23,13 / Stuk)

€ 23,13

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productreeks: Axioline Smart Elements
Model: Modulair
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,25 mm² ... 1,5 mm²
Kabeldoorsnede stijf: 0,25 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 24- 16
Breedte: 14,9 mm
Hoogte: 62,2 mm
Diepte: 62 mm
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (niet door UL beoordeeld)
Omgevingstemperatuur (bedrijf): -25 °C- 60 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Montagemethode: Insteekmontage (Smart element-sleuf)
Isolatie-eigenschappen: Isolatie-eigenschappen
OVERSPANNINGSCATEGORIE: II (IEC 60664-1, EN 60664-1)
Verontreinigingsgraad: 2 (IEC 60664-1, en 60664-1)
Toegestane luchtvochtigheid (gebruik): 5 %... 95% (niet condenserend)
Aanwijzing aansluiting: Randapparatuur
Isoleerlengte: 8 mm
Inbouwpositie: Zie systeem waarin u het Smart- element plaatst.
Overdrachtssnelheid: Zie systeem waarin u het Smart- element plaatst.
Draaddoorsnede flexibel met adereindhuls met kunststof huls: 0,25 mm² ... 1,5 mm²
Draaddoorsnede flexibel met adereindhuls zonder kunststof huls: 0,25 mm² ... 1,5 mm²
Maximaal verliesvermogen bij nominale voorwaarde: 0 W.
BESCHERMINGSKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
Aantal interfaces: 1
Luchtdruk (werking): 70 kPa ... 106 kPa (max. 3000 m üNN)
Voedingsspanningsbereik: 19,2 V DC ... 30 V DC (inclusief alle toleranties, inclusief golving)
Aansluittechniek: Aansluittechniek
Toegestane luchtvochtigheid (opslag/transport): 5% ... 95% (niet condenserend)
Opmerking over de toepassing: Alleen voor industrieel gebruik
Stroomverbruik: Min. 0 mA (zonder aangesloten randapparatuur)
Printaansluiting: Printaansluiting
Veiligheidsschakeling: Overspanningsbeveiliging | zie systeem waarin u het Smart- element plaatst.;ompoolbeveiliging | ompoolbeveiliging
Luchtdruk (opslag/transport): 70 kPa ... 106 kPa (max. 3000 m üNN)
Opmerking over het aansluittype: Raadpleeg de informatie over de draaddiameters in de gebruikersgids "Axioline Smart Elements".
Bijzondere eigenschappen: GND
Voedingsspanning: 24 V DC (via Card-Edge-connector)
Module: Module
ID-code (HEX): None
Procesgegevenskanaal: 0 bit
Invoeradresruimte: 0 bytes (alle systemen behalve PROFIBUS);1 byte (PROFIBUS)
Uitvoeradresruimte: 0 bytes
Behoefte aan parametergegevens: 1 byte
Behoefte aan configuratiegegevens: 6 bytes
Potentiaalscheiding/isolatie van de spanningsbereiken: Potentiaalscheiding/isolatie van de spanningsbereiken
Testspanning: 24 V voeding (randapparatuur) / functieserver: 500 V AC, 50 Hz, 1 min.
Smart element-interface: Smart element-interface
Potentialen: Logische voorziening van de Smart elementen (GEBRUIK): Potentialen: Logische voorziening van de Smart elementen (GEBRUIK)
Potentialen: Voeding randapparatuur (UP): Potentiaal: Voeding randapparatuur (UP)
Testspanning: Voeding logica / 24 V voeding (randapparatuur): 500 V AC, 50 Hz, 1 min.
Testspanning: Voeding logica / functionele aarding: 500 V AC, 50 Hz, 1 min.
Randapparatuur: Randapparatuur
