Name: Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sokkelmodule 230 V/AC
Brand: Phoenix Contact
SKU: 3562513
Availability: SoldOut

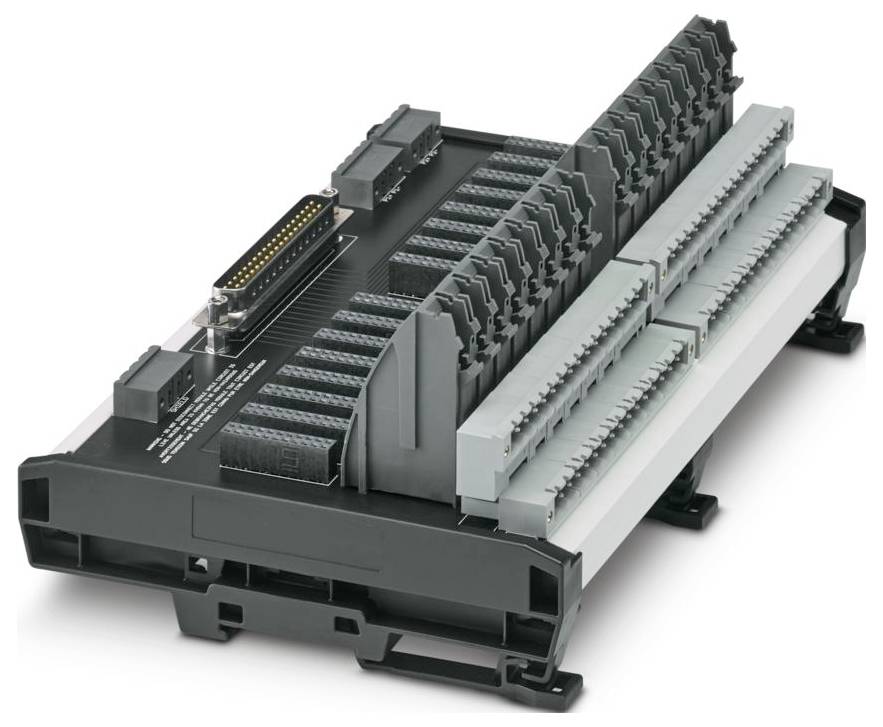

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sokkelmodule 230 V/AC-0

Afbeelding vergelijkbaar

Datasheet (PDF)

Niet beschikbaar

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Totaal (€ 293,39 / Stuk)

€ 293,39

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: VIP I/O-Marshalling
Aantal polen: 37
Aansluitmethode: D-sub male connector
Breedte: 199 mm
Hoogte: 142,3 mm
Diepte: 78 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 °C- 70 °C.
Omgevingstemperatuur (opslag/transport): -40 °C... 70 °C.
Hoogte: 2000 m
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II, III.
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 0 %... 95% (niet condenserend)
Inbouwpositie: Naar wens op 35 mm draagrail conform en 60715
ATEX: ATEX
IECEX: IECEX
Aanduiding: Class I, Div. 2 GROEPEN A, B, C, D T4
Klasse I, zone 2, AEx ec IIC T4 GC
Ex ec IIC T4 GC
Aansluiting volgens norm: IEC / en
Certificaat: CSA 22CA80084549X
De afmetingen van het artikel: De afmetingen van het artikel
UKEX: UKEX
Statusweergave: nee
Aantal kanalen: 16
Bedrijfsspanning maximaal Umax: 30 V DC (P2- en veldklemmen);230 V AC (P2- en veldklemmen);30 V DC (P1-klemmen);30 V DC (D-sub)
Statusweergave aanwezig: nee
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Ingangsspanning UI: 30 V (per kanaal)
Inductiviteit Li: 0 mH
Capaciteit Ci: 0 µF
Veiligheidstechnische maximale spanning om: 253 V AC
Ingangsstroom II: 1 A (per kanaal)
CSA, VS/Canada: CSA, VS/Canada
Aantal aansluitingen: 1
Max. Stroombelastbaarheid per tak: 3 A (veldssignaal);1 A (stuurcontacten)
Veldniveau: Veldniveau
Besturingsniveau: Besturingsniveau
Max. Toegestane stroom: 15 A (P1- of P2-klemmen)
Max. Toegestane hoeveelheid: 15 A (per module)

Soortnaam: Sokkelmodule

Display: Nee

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 30, 230 V/DC, V/AC

Max. voedingsspanning: 30 V/DC
230 V/AC

Voedingsspanning: 230 V/AC

Hoogte: 142.3 mm

: 78 mm

Breedte: 199 mm

: IP20

Afm.: (l x b x h) 78 x 199 x 142.3 mm

Fabrikantnr.: 1065476

Type: BASE-MSTB/D37M/16CH/EX

Montage: DIN-rail montage

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -40 °C

Ex Zone: 2

Inhoud: 1 stuk(s)

Diepte: 78 mm

Ontwerpstroom: 15 A

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sokkelmodule 230 V/AC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Sokkelmodule 230 V/AC

Omschrijving

16-kanaals VIP I/O-marshalling-basiselement met 37-polige D-sub-connector voor universeel gebruik. Insteekbare veld- en voedingsklemmen als accessoire verkrijgbaar. Naar keuze met schroef- of push-in-aansluittechniek.

De teksten voor dit artikel zijn automatisch vertaald.
