Name: Phoenix Contact FA MCR-HT-TS-I-OLP Hoofdtransmitter 1105515
Brand: Phoenix Contact
SKU: 3564080
Availability: SoldOut

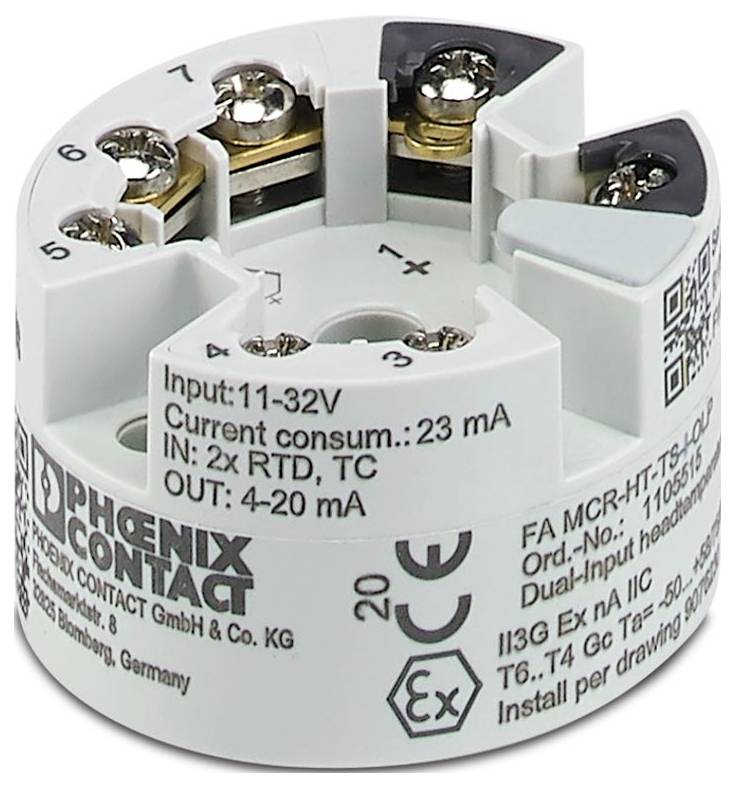

Phoenix Contact FA MCR-HT-TS-I-OLP Hoofdtransmitter 1105515-0

Afbeelding vergelijkbaar

Type

FA MCR-HT-TS-I-OLP

Voedingsspanning

11 V DC ... 42 V DC V/DC

Aansluiting

Schroefaansluiting

Bedrijfstemperatuurbereik

-40 °C (min)

Min. bedrijfstemperatuur

-40 °C

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 400,83 / Stuk)

€ 400,83

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: Field Analog
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aandraaikoppel: 0,35 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP00 (bij inbouw in veldbehuizing IP66/67, NEMA 4X)
Omgevingstemperatuur (bedrijf): -40 °C- 85 °C;-40 °C ... 70 °C (SIL actief)
Omgevingstemperatuur (opslag/transport): -50 °C... 100 °C
Hoogte: ≤ 4000 m (boven NN)
Montagemethode: Inbouw;montage op DIN-rail
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 5 %... 95 % (condensatie toegestaan)
Isoleerlengte: 8 mm
ATEX: ATEX
Overdrachtssnelheid: 1200 baud
Etikettering: 3
UL, USA/Canada: UL, USA/Canada
Voedingsspanningsbereik: Lusvoeding, geen externe voeding nodig;11 V DC ... 42 V DC (STANDAARD);11 V DC ... 32 V DC (SIL ACTIEF)
CE: CE
CERTIFICAAT: DNV GL TAA00002GX
Ingangsspanningsbereik: -20 mV ... 100 mV (minimale meetmarge: 5 mV)
Montage-instructie: Inbouw in aansluitkop B conform DIN en 50446
Klimaatklasse: C1
CSA: CSA
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Ondersteunde protocollen: HARD
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Aantal kanalen: 2
Inschakelvertraging: Inlooptijd 10 s (HARD); inlooptijd 28 s (meetwaarde)
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: D
Humidity: B
Trilling: B
EMC: B
Encloture: C
Testspanning: 2 kV AC (50 Hz, 60 s)
Functionaliteit: Functionaliteit
FM: FM
Gegevenscommunicatie (bypass): Gegevenscommunicatie (bypass)
Stroom uitgangsignaal: 4 mA - 20 mA (HARD);20 mA ... 4 mA (HARD)
Uitgangssignaal stroom maximaal: 23 mA
Configuratie: Software;HARD
Aantal ingangen: 2
Ex-installatie (EPL): GC;Div. 2
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Meten: Meten
Bruikbare sensortypes (RTD): PT-, Ni-, Cu-sensoren: 2-, 3-, 4-draads
Weerstandsbereik lineair: 10 Ω ... 2000 Ω (minimummeetbereik: 10 Ω)
Temperatuurbereik: -250 °C ... 2500 °C (bereik afhankelijk van het sensortype);-200 °C ... 850 °C (PT 100)
Meetbereikbereik temperatuur: > 10 K (RTD);> 50 K (TC)
BRUIKBARE SENSORTYPES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signaal: Stroomsterkte: Signaal: Stroomsterkte
BORG: (UB - 11 V) / 0,023 A.
Reactie op springen (0-99%): 0,8 s (TC)
Galvanische scheiding ingang/uitgang: Galvanische scheiding ingang/uitgang
HART-codering: FSK ± 0,5 mA
HART versie: 7
Netfrequentiefilter: 50/60 Hz
Communicatieweerstand: ≥ 250 Ω
Systematic capability: Systematische capability

Type: FA MCR-HT-TS-I-OLP

Voedingsspanning: 11 V DC ... 42 V DC V/DC

Aansluiting: Schroefaansluiting

Bedrijfstemperatuurbereik: -40 °C (min)

Min. bedrijfstemperatuur: -40 °C

Fabrikantnr.: 1105515

Max. omgevingstemperatuur: 85 °C

Min. omgevingstemperatuur: -40 °C

Gewicht: 0.1887 kg

UKCA: Ja

Soortnaam: Temperatuurmeetomvormer

Documenten en downloads

Datablad

Datablad 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Hoofdtransmitter 1105515

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Hoofdtransmitter 1105515

Omschrijving

Uitgangsslijpige hoofdtransmitters voor de overdracht van maximaal 2 sensorsignalen van RTD- en TC-sensoren en van weerstand- en spanningsuitstralers van meer dan 4 mA ... 20 mA. HART, standaardconfiguratie, Safety Integrity Level (SIL, IEC 61508): 2, Systeemcapaciteit: 3, schroefaansluiting
