Name: Phoenix Contact MACX MCR-EX-AP-2T-2I Temperatuurmeetomvormer 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: SoldOut

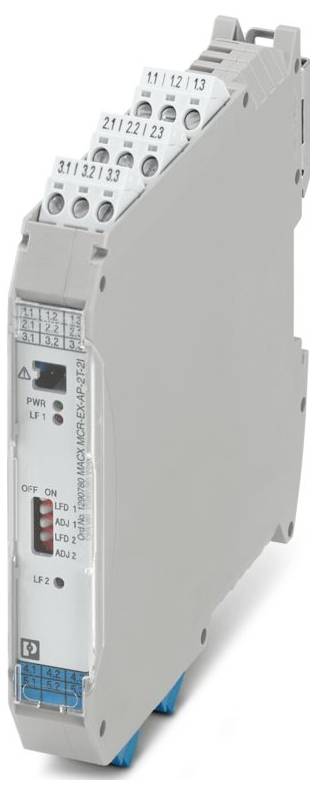

Een grijs industrieel elektronisch apparaat met gelabelde terminalverbindingen, indicatoren en een schakelaar aan de zijkant.

Afbeelding vergelijkbaar

Type

MACX MCR-EX-AP-2T-2I

Voedingsspanning

24 V/DC

Afm.

(l x b x h) 113.7 x 17.5 x 112.5 mm

Aansluiting

Schroefaansluiting;4-polige stekkerbus

Fabrikantnr.

1290780

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 566,12 / Stuk)

€ 566,12

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: MACX Analog
Type aansluiting: 4-polige stekkerbus
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14
Breedte: 17,5 mm
Hoogte: 112,5 mm
Diepte: 113,7 mm
Brandbaarheidsklasse conform UL 94: V0
Materiaal behuizing: PA 6.6
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (klemmen);IP30 (behuizing)
Omgevingstemperatuur (bedrijf): -20 °C- 70 °C (afzonderlijk apparaat: Inbouwpositie willekeurig);-20 °C ... 40 °C (groepsmontage: Verticale draagrail zonder circulatielucht);-20 °C ... 60 °C (groepsmontage: Verticale draagrail met circulatielucht);-20 °C ... 50 °C (groepsmontage: Horizontale draagrail zonder circulatielucht);-20 °C ... 70 °C (groepsmontage: Horizontale draagrail met circulatielucht)
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: IEC/en 60079-11
Opmerking: Opmerking over de toepassing alle functies van het apparaat en diagnose
Montagemethode: NS 35/15, NS 35/7,5
Toegestane luchtvochtigheid (in bedrijf): ≤ 95 % (geen condensatie)
Isoleerlengte: 7 mm
Inbouwpositie: Verticaal, horizontaal
Opmerking over de werking: Instelling 2-draads afstelling via DIP-schakelaar ADJ
Max. Binnenste inductiviteit Li: Verwaarloosbaar
ATEX: ATEX
IECEX: IECEX
Etikettering: [Ex ia GA] IIC;[ex ia DA] IIIC;ex na NC [ia GA] IIC T4 GC;[ex ia Ma] I
Vermogensverlies: ≤ 1,9 W.
Voedingsspanningsbereik: 18 V ... 31,2 V
Aansluittechniek: 3-draads
Opmerking over de toepassing: De ingangsmaten zijn instelbaar via de ISpac Wizard parametrisering of DIP-schakelaars.
Elektromagnetische compatibiliteit: Getest volgens de volgende normen en voorschriften: En 61326-1 industriële toepassingen, NAMUR NE 21
Schakelspanning maximaal: 30 V.
Statusindicatie: LED groen (voedingsspanning);LED rood (kabelfout)
Aanwijzing: Configuratie-interface
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Aantal kanalen: 2
Ompoolbeveiliging: Ja
Nominale isolatiespanning: 375 VPP
Testspanning: 350 V (50 Hz, 60 s)
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Max. Uitgangsspanning Uo: 6,5 V.
Max. Uitgangsstroom IO: 19,7 mA
Max. Uitgangsvermogen Po: 32 mW (lineaire karakteristiek)
Veiligheidstechnische maximale spanning om: 253 V AC
Functionaliteit: Functionaliteit
Nominale voedingsspanning: 24 V DC
Galvanische scheiding: 5-weg scheiding
Temperatuurcoëfficiënt typisch: ≤ 0,1 % (10 K)
Uitvoering: RS-232-C
Opgenomen vermogen: ≤ 1,9 W
Stroom uitgangsignaal: 0 mA - 20 mA (configureerbaar);4 mA ... 20 mA (configureerbaar);0 mA ... 21 mA (functioneel bereik)
Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Configuratie: Software
Beschrijving van de ingang: Potentiometer
Schakelstroom maximaal: 100 mA
Ex-installatie (EPL): GC
Galvanische scheiding ingang/uitgang IEC/en 60079-11: Galvanische scheiding ingang/uitgang IEC/en 60079-11
Ex i-stroomkringen (EPL): GA;DA;Ma
Max. Interne capaciteit Ci: Te verwaarlozen
Max. Toegestane totale lijnweerstand: ≤ 1000 Ω (per ader)
Meten: Meten
Galvanische scheiding ingang/voeding IEC/en 60079-11: Galvanische scheiding ingang/voeding IEC/en 60079-11
Galvanische scheiding ingang/storingsmelding uitgang IEC/en 60079-11: Galvanische scheiding ingang/storingsmelding uitgang IEC/en 60079-11
Galvanische scheiding ingang/configuratie-interface IEC/en 60079-11: Galvanische scheiding ingang/configuratie-interface IEC/en 60079-11
Galvanische scheiding uitgang 1 / uitgang 2: Galvanische scheiding uitgang 1 / uitgang 2
Galvanische scheiding uitgang/voeding: Galvanische scheiding uitgang/voeding
Galvanische scheiding uitgang/configuratie-interface: Galvanische scheiding uitgang/configuratie-interface
Galvanische scheiding uitgang/voeding/storingsmelding uitgang: Galvanische scheiding uitgang/voeding/storingsmelding uitgang
Bruikbare sensortypen (RTD): PT 100, PT 250, PT 500, PT 1000 , PT 2000, ni 100, Ni 500, Ni 1000, M50, M53, M100
Weerstandsbereik lineair: 50 Ω ... 500 Ω;0,5 kΩ ... 5 kΩ;1 kΩ ... 10 kΩ;10 kΩ ... 100 kΩ (met parallelle 10 kΩ shunt, geen draadbreukbewaking)
Rapport: Storingsalarmuitgang: Rapport: Storingsalarmuitgang
IIA (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 700 mH / 1000 µF
IIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 90 mH / 25 µF
I (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 700 mH / 1000 µF
Temperatuurbereik: -200 °C ... 1800 °C (bereik afhankelijk van het sensortype)
Meetbereikbereik temperatuur: ≥ 36 K (bereik afhankelijk van sensortype)
BRUIKBARE SENSORTYPES (TC): B, E, J, K, N, R, S, T, L, U, XK
Signaal: Stroomsterkte: Signaal: Stroomsterkte
Belasting: 0 Ω ... 600 Ω (per kanaal)
IIB (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 330 mH / 570 µF
Software: ISpac Wizard 9199

Type: MACX MCR-EX-AP-2T-2I

Voedingsspanning: 24 V/DC

Afm.: (l x b x h) 113.7 x 17.5 x 112.5 mm

Aansluiting: Schroefaansluiting;4-polige stekkerbus

Fabrikantnr.: 1290780

Breedte: 17.5 mm

Hoogte: 112.5 mm

: 113.7 mm

Gewicht: 0.2286 kg

UKCA: Ja

Soortnaam: Temperatuurmeetomvormer

Documenten en downloads

Datablad

Datablad 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperatuurmeetomvormer 1290780

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Temperatuurmeetomvormer 1290780

Omschrijving

Ex i-temperatuurzender, ex i-ingangssignalen van weerstandsthermometer in 2-, 3- of 4-draads techniek, thermo-elementen en mV-bronnen worden in actieve 0 mA / 4 mA ... 20 mA non ex i-signalen omgezet. Aantal kanalen: 2, standaardconfiguratie, 5-weg scheiding, schroefaansluiting
