Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD Temperatuurmeetomvormer 1291894
Brand: Phoenix Contact
SKU: 3582805
Availability: SoldOut

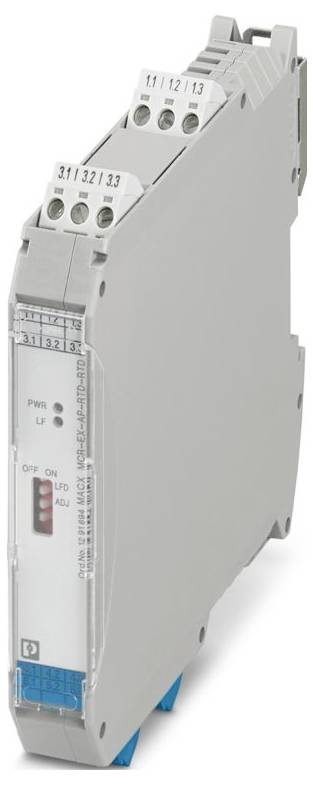

Een slanke, grijze elektrische component met aansluitpoorten en indicatielampjes, mogelijk gebruikt voor automatisering of industriële besturingssystemen.

Afbeelding vergelijkbaar

Type

MACX MCR-EX-AP-RTD-RTD

Voedingsspanning

24 V/DC

Afm.

(l x b x h) 113.7 x 17.5 x 112.5 mm

Aansluiting

Schroefaansluiting

Fabrikantnr.

1291894

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 387,60 / Stuk)

€ 387,60

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: MACX Analog
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14
Breedte: 17,5 mm
Hoogte: 112,5 mm
Diepte: 113,7 mm
Brandbaarheidsklasse conform UL 94: V0
Materiaal behuizing: PA 6.6
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (klemmen);IP30 (behuizing)
Omgevingstemperatuur (bedrijf): -20 °C- 70 °C (afzonderlijk apparaat: Inbouwpositie willekeurig);-20 °C ... 60 °C (groepsmontage: Verticale draagrail zonder circulatielucht);-20 °C ... 65 °C (groepsmontage: Verticale draagrail met circulatielucht);-20 °C ... 65 °C (groepsmontage: Horizontale draagrail zonder circulatielucht);-20 °C ... 70 °C (groepsmontage: Horizontale draagrail met circulatielucht)
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m.
Normen/bepalingen: IEC/en 60079-11
Montagemethode: NS 35/15, NS 35/7,5
Toegestane luchtvochtigheid (in bedrijf): ≤ 95 % (geen condensatie)
Isoleerlengte: 7 mm
Inbouwpositie: Verticaal, horizontaal
Opmerking over de werking: Instelling 2-draads afstelling via DIP-schakelaar ADJ
Max. Binnenste inductiviteit Li: Verwaarloosbaar
ATEX: ATEX
IECEX: IECEX
Etikettering: [Ex ia GA] IIC;[ex ia DA] IIIC;ex na NC [ia GA] IIC T4 GC;[ex ia Ma] I
Vermogensverlies: ≤ 600 mW
Voedingsspanningsbereik: 18 V ... 31,2 V
Aansluittechniek: 2-, 3-, 4-draads
Opmerking over de toepassing: Nauwkeurigheid, typische gegevens in % van het basismeetbereik bij de VN, 23 °C.
Elektromagnetische compatibiliteit: Getest volgens de volgende normen en voorschriften: En 61326-1 industriële toepassingen, NAMUR NE 21
Schakelspanning maximaal: 30 V.
Statusindicatie: LED groen (voedingsspanning);LED rood (kabelfout)
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Aantal kanalen: 1
Ompoolbeveiliging: Ja
Nominale isolatiespanning: 375 VPP
Testspanning: 350 V (50 Hz, 60 s)
Veiligheidstechnische gegevens: Veiligheidstechnische gegevens
Max. Uitgangsspanning Uo: 6,5 V.
Max. Uitgangsstroom IO: 16,5 mA
Max. Uitgangsvermogen Po: 27 mW
Veiligheidstechnische maximale spanning om: 253 V AC
Nominale voedingsspanning: 24 V DC
Galvanische scheiding: 3-weg scheiding
Temperatuurcoëfficiënt typisch: ≤ 0,1 % (10 K)
Stroomverbruik: ≤ 650 mW
Uitgangssignaal stroom: 5 mA (nominale stroom)
Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Beschrijving van de ingang: Intrinsiek veilig
Schakelstroom maximaal: 100 mA
Uitgangssignaal spanning: 2 V DC (nominale spanning)
Ex-installatie (EPL): GC
Galvanische scheiding ingang/uitgang IEC/en 60079-11: Galvanische scheiding ingang/uitgang IEC/en 60079-11
Ex i-stroomkringen (EPL): GA;DA;Ma
Max. Interne capaciteit Ci: Te verwaarlozen
Max. Toegestane totale lijnweerstand: ≤ 50 Ω (per ader, 2-draads schakeling);≤ 100 Ω (per ader, 3-, 4-draads schakeling)
Meten: Meten
Gedrag signaaloverdracht: In = uit
Galvanische scheiding ingang/voeding IEC/en 60079-11: Galvanische scheiding ingang/voeding IEC/en 60079-11
Galvanische scheiding ingang/storingsmelding uitgang IEC/en 60079-11: Galvanische scheiding ingang/storingsmelding uitgang IEC/en 60079-11
Galvanische scheiding ingang/configuratie-interface IEC/en 60079-11: Galvanische scheiding ingang/configuratie-interface IEC/en 60079-11
Galvanische scheiding uitgang 1 / uitgang 2: Galvanische scheiding uitgang 1 / uitgang 2
Galvanische scheiding uitgang/voeding: Galvanische scheiding uitgang/voeding
Galvanische scheiding uitgang/configuratie-interface: Galvanische scheiding uitgang/configuratie-interface
Galvanische scheiding uitgang/voeding/storingsmelding uitgang: Galvanische scheiding uitgang/voeding/storingsmelding uitgang
Bruikbare sensortypes (RTD): PT 100
Weerstandsbereik lineair: 18 Ω ... 391 Ω (PT 100)
Analoog: Weerstandsthermometer: Analoog: Weerstandsthermometer
Uitgangssignaal weerstand: 400 Ω
Uitgangssignaal weerstandsbereik: 18 Ω ... 391 Ω (PT 100)
Inlooptijd (settling time): < 10 ms (10 % ... 90 %, multiplexer)
Instelbereik: < 1 s (ingang/uitgang)
Sensorvoeding stroom: 200 µA ... 5 mA
Rapport: Storingsalarmuitgang: Rapport: Storingsalarmuitgang
IIA (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 900 mH / 1000 µF
IIB/IIIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 450 mH / 570 µF
IIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 120 mH / 25 µF
I (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 1000 mH / 1000 µF
IIB/IIIC (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Type: MACX MCR-EX-AP-RTD-RTD

Voedingsspanning: 24 V/DC

Afm.: (l x b x h) 113.7 x 17.5 x 112.5 mm

Aansluiting: Schroefaansluiting

Fabrikantnr.: 1291894

Breedte: 17.5 mm

Hoogte: 112.5 mm

: 113.7 mm

Max. omgevingstemperatuur: 70 °C

Min. omgevingstemperatuur: -20 °C

Gewicht: 0.2029 kg

UKCA: Ja

Soortnaam: Temperatuurmeetomvormer

Documenten en downloads

Datablad

Datablad 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Temperatuurmeetomvormer 1291894

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Temperatuurmeetomvormer 1291894

Omschrijving

Ex i-resistentieapparatuur voor intrinsiek veilige bediening van PT 100-weerstandsthermometers in 2-, 3- of 4-draads techniek en weerstandgevers. De bij de ex i-ingang gemeten waarden worden 1:1 naar de non ex i-uitgang verzonden. Aantal kanalen: 1, standaardconfiguratie, 3-weg scheiding, schroefaansluiting
