Name: Phoenix Contact MACX MCR-EX-SL-RPSSI-2I-1S 2908855 Scheidingsversterker 1 stuk(s)
Brand: Phoenix Contact
SKU: 3580054
Availability: SoldOut

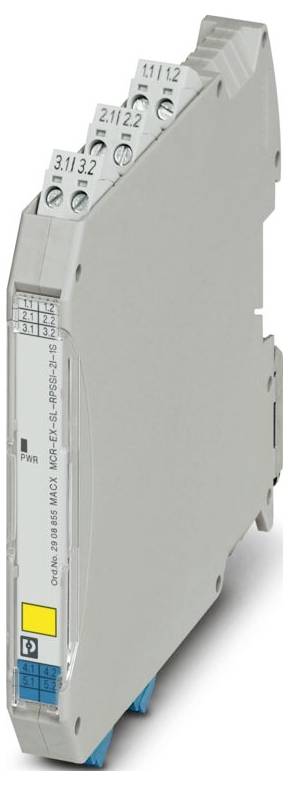

Een slank, grijs elektrisch module met meerdere aansluitingen bovenop, gebruikt voor industriële automatisering of besturingssystemen.

Afbeelding vergelijkbaar

Soortnaam

Scheidingsversterker

Ingangssignaal max. (stroomsterkte)

150 mA

Ingangssignaal max. (spanning)

30 V

Type

MACX MCR-EX-SL-RPSSI-2I-1S

Afm.

(l x b x h) 113.7 x 12.5 x 112.5 mm

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 296,69 / Stuk)

€ 296,69

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: MACX Analog
Aansluitmethode: schroefaansluiting
Schroefdraad: M3
Aanhaalmoment: 0,5 Nm- 0,6 Nm
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14
Breedte: 12,5 mm
Hoogte: 112,5 mm
Diepte: 113,7 mm
Kleur: Grijs (RAL 7042)
Materiaal behuizing: PA 6.6-FR
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (niet door UL beoordeeld)
Omgevingstemperatuur (bedrijf): -40 °C- 42 °C;-40 °C ... 49 °C (derating)
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m (de technische gegevens hebben betrekking op hoogteposities ≤ 2000 m boven NN. Voor hoogteposities >2000 m boven NN, zie gegevensblad.)
Normen/bepalingen: GB/T 3836.1;GB/T 3836.3;GB/T 3836.4
Opmerking: Er kunnen kleine afwijkingen optreden tijdens de storingsbeïnvloeding.
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
Isoleerlengte: 7 mm
Max. Binnenste inductiviteit Li: Verwaarloosbaar
ATEX: ATEX
IECEX: IECEX
Identificatie: D / kat 2
UL, USA/Canada: UL, USA/Canada
Verliesvermogen: < 1,1 W (24 V DC/20 mA)
Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
CE: CE
Certificaat: DNV 18.0139 X.
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Straling van de horsmakreel: Straling van de horsmakreel
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
INMETRO: INMETRO
Immuniteit EN 61000-6-2
Statusindicatie: LED groen (voedingsspanning)
Ondersteunde protocollen: HARD
Aanwijzing: Werking van de scheidingsversterker
Galvanische scheiding tussen ingang en uitgang: Ja
Voeding: Voeding
Stroomverbruik maximaal: < 46 mA (24 V DC / 20 mA)
Aantal kanalen: 1
Beschrijving van de uitgang: Werking van de scheidingsversterker
Isolatie: veilige scheiding
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: B
Humidity: B
Trilling: A
EMC: A
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 60 V AC/DC (voeding, ingang/uitgang)
Testspanning: 1,5 kV AC (50 Hz, 60 s)
Ingangsspanning UI: ≤ 30 V.
Max. Uitgangsspanning Uo: 25,2 V.
Max. Uitgangsstroom IO: 93 mA
Max. Uitgangsvermogen Po: 587 mW
Veiligheidstechnische maximale spanning om: 253 V AC;125 V DC
Belasting voor belasting/uitgang stroomuitgang: < 450 Ω (20 mA);< 380 Ω (23 mA)
Ingangsstroom II: ≤ 150 mA
CCC / China-ex: CCC / China-ex
GB standaard: GB standaard
Aantal uitgangen: 2
Nominale voedingsspanning: 24 V DC - 20 % ... +25 %
Galvanische scheiding: Galvanische scheiding
Temperatuurcoëfficiënt maximaal: < 0,01 %/K.
Beveiliging tegen verdichting en overspanning: Ja
Gegevenscommunicatie (bypass): Gegevenscommunicatie (bypass)
HART-functie: HARDE transparantie
Springrespons (10-90%): 1,3 ms (uitgang 1, bij springen 4 mA ... 20 mA, typisch);< 100 ms (uitgang 2, bij springen 4 mA ... 20 mA)
Transmissiefout maximaal: < 0,1% (van eindwaarde 20 mA)
Opgenomen vermogen: ≤ 1,8 W
Stroom ingangssignaal: 0 mA - 20 mA;4 mA ... 20 mA
Transmittervoeding: > 16 V (20 mA);> 15,1 V (23 mA)
Stroom uitgangsignaal: 0 mA - 20 mA (actief);4 mA ... 20 mA (actief)
Uitgangshunding: < 20 mVeff
Uitgangsgedrag bij storing: 0 mA (kabelbreuk in ingang);0 mA (kabelkortsluiting in ingang)
Onder- / overbelastingssignaalbereik: 0 mA ... 24 mA (uitgebreid transmissiebereik voor diagnoses)
Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Beschrijving van de ingang: Werking van de scheidingsversterker
Aantal ingangen: 1
Ex-installatie (EPL): GC;Div. 2
Galvanische scheiding ingang/uitgang IEC/en 60079-11: Galvanische scheiding ingang/uitgang IEC/en 60079-11
Ex i-stroomkringen (EPL): GA;DA;Ma;div. 1
Max. Interne capaciteit Ci: Te verwaarlozen
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1: Galvanische scheiding ingang/uitgang/voeding IEC/en 61010-1
Gedrag signaaloverdracht: In = uit
Galvanische scheiding ingang/voeding IEC/en 60079-11: Galvanische scheiding ingang/voeding IEC/en 60079-11
Galvanische scheiding uitgang 1 / uitgang 2: Galvanische scheiding uitgang 1 / uitgang 2
IIA (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 26 mH / 2,9 µF
IIC (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 3 mH / 107 NF
I (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 40 mH / 4,8 µF
IIB/IIIC (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 16 mH / 370 NF, 1 mH / 430 NF, 500 µH / 510 NF, 200 µH / 660 NF, 100 µH / 820 NF
IIC (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 2,2 mH / 47 NF, 2 mH / 49 NF, 1 mH / 63 NF, 500 µH / 80 NF, 200 µH / 107 NF
IIB (enkel circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 14 mH / 820 NF
Testbus: Testbus
Diameter (max.): 2 mm
Systematic capability: Systematische capability
Transmissiefout typisch: < 0,05% (van eindwaarde 20 mA)
Hoogtebereik (≤ 2000 m): Hoogtebereik (≤ 2000 m)
Hoogtebereik (≤ 3000 m): Hoogtebereik (≤ 3000 m)
Hoogte bereik: > 4000 m ... 5000 m
Hoogtebereik (≤ 4000 m): Hoogtebereik (≤ 4000 m)
Hoogtebereik (≤ 5000 m): Hoogtebereik (≤ 5000 m)
IIA (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 26 mH / 470 NF, 20 mH / 570 NF, 1 mH / 630 NF, 0,5 mH / 720 NF, 0,1 mH / 1,1 µF, 0,005 mH / 2,9 µF
Signaal: Werking van de voedingsscheidingsversterker: Signaal: Werking van de voedingsscheidingsversterker
Signaal: Werking van de scheidingsversterker: Signaal: Werking van de scheidingsversterker
Spanningsdaling: Ca. 3,9 V (in de ingangsversterkermodus)
Veiligheidstechnische gegevens: Bediening van de voedingsscheidingsversterker: Veiligheidstechnische gegevens: Bediening van de voedingsscheidingsversterker
I (Gemengd circuit): Max. externe inductiviteit Lo / max. externe capaciteit Co: 37 mH / 0,54 µF, 0,2 mH / 1,1 µF, 10 µH / 2,8 µF, 0,001 mH / 4,15 µF
Veiligheidstechnische gegevens: Scheidingsversterkerbedrijf: Veiligheidstechnische gegevens: Scheidingsversterkerbedrijf
Protocol: HARD (alleen uitgang 1)
Prestatieniveau (ISO 13849): Prestatieniveau (ISO 13849)

Type: MACX MCR-EX-SL-RPSSI-2I-1S

Soortnaam: Scheidingsversterker

Ingangssignaal max. (stroomsterkte): 150 mA

Ingangssignaal max. (spanning): 30 V

Afm.: (l x b x h) 113.7 x 12.5 x 112.5 mm

Aansluiting: Schroeven

Uitgangssignaal (stroomsterkte): 0 mA ... 20 mA (aktiv);4 mA ... 20 mA (aktiv)

Ingangssignaal (stroomsterkte): 0 mA ... 20 mA;4 mA ... 20 mA

Inhoud: 1 stuk(s)

Breedte: 12.5 mm

Hoogte: 112.5 mm

: 113.7 mm

Max. omgevingstemperatuur: 49 °C

Min. omgevingstemperatuur: -40 °C

Voedingsspanning: 24 V/DC

Voedingsspanning U(B): 19.2 V DC ... 30 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

Diepte: 113.7 mm

: IP20

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3580054 Phoenix Contact MACX MCR-EX-SL-RPSSI-2I-1S 2908855 Scheidingsversterker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3580054 Phoenix Contact MACX MCR-EX-SL-RPSSI-2I-1S 2908855 Scheidingsversterker 1 stuk(s)

Omschrijving

Ex i-meetversterker voor voeding en ingangssignaal, alleen uitgang 1 is HARD-transparant. Zendt gevoed of actieve signalen van het ex-bereik galvanisch gescheiden naar twee kantoren. Aantal kanalen: 1, HARD-transparant, standaardconfiguratie, Safety Integrity Level (SIL, IEC 61508): 2, Performance Level (ISO 13849): D / KAT 2, Systematic Capability: 3, schroefaansluiting
