Name: Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 Scheidingsversterker 1 stuk(s)
Brand: Phoenix Contact
SKU: 3579804
Availability: SoldOut

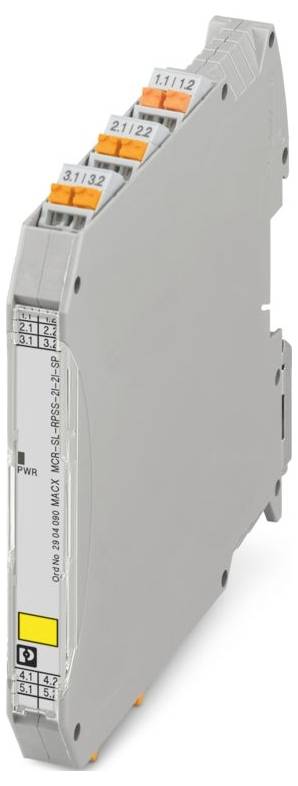

Een slank, grijs elektronisch module met oranje connectoren bovenop en de tekst 'MCR-S-1/5-UI-DCI-NC' op de zijkant, gebruikt voor bedrading verbindingen.

Afbeelding vergelijkbaar

Soortnaam

Scheidingsversterker

Type

MACX MCR-SL-RPSS-2I-2I-SP

Afm.

(l x b x h) 113.7 x 12.5 x 107.9 mm

Aansluiting

Push-In-veeraansluiting

Uitgangssignaal (stroomsterkte)

4 mA ... 20 mA (aktiv)

Datasheet (PDF)

Niet beschikbaar

Totaal (€ 309,92 / Stuk)

€ 309,92

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: MACX Analog
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede stijf: 0,2 mm² ... 2.5 mm²
Kabeldoorsnede AWG: 24- 14;24 ... 22 (TWIN-adereindhuls zonder kunststof huls);20 ... 16 (TWIN-adereindhuls met kunststof huls)
Breedte: 12,5 mm
Hoogte: 107,9 mm
Diepte: 113,7 mm
Kleur: Grijs (RAL 7042)
Materiaal behuizing: PA 6.6-FR
Omgevingsomstandigheden: Omgevingsomstandigheden
Beschermingsklasse: IP20 (niet door UL beoordeeld)
Omgevingstemperatuur (bedrijf): -40 °C- 42 °C;-40 °C ... 49 °C (derating)
Omgevingstemperatuur (opslag/transport): -40 °C... 80 °C
Hoogte: ≤ 2000 m (de technische gegevens hebben betrekking op hoogteposities ≤ 2000 m boven NN. Voor hoogteposities >2000 m boven NN, zie gegevensblad.)
Normen/bepalingen: En 61000-6-4
Opmerking: Er kunnen kleine afwijkingen optreden tijdens de storingsbeïnvloeding.
Montagemethode: Montagemethode
Overspanningscategorie: II
Verontreinigingsgraad: 2
Toegestane luchtvochtigheid (gebruik): 10%... 95% (niet condenserend)
Isoleerlengte: 10 mm
ATEX: ATEX
IECEX: IECEX
Identificatie: D
UL, USA/Canada: UL, USA/Canada
Verliesvermogen: < 1,4 W (24 V DC / 20 mA)
Voedingsspanningsbereik: 19,2 V DC ... 30 V/DC:
CE: CE
Certificaat: BVS PB 04-13
Signaal: Signaal
Elektromagnetische compatibiliteit: Conformiteit met EMC-richtlijn
Straling van de horsmakreel: Straling van de horsmakreel
Scheepsbouw-goedkeuring: Scheepsbouw-goedkeuring
Immuniteit EN 61000-6-2
Statusindicatie: LED groen (voedingsspanning)
Ondersteunde protocollen: HARD
Galvanische scheiding tussen ingang en uitgang: Ja
Toepassing: Analoog IN
Voeding: Voeding
Stroomverbruik maximaal: < 100 mA (24 V DC / 20 mA)
Aantal kanalen: 2
Beschrijving van de uitgang: Stroomuitgang
Isolatie: veilige scheiding
Brandbaarheidsklasse conform UL 94 (behuizing): V0 (behuizing)
Scheepsbouwgegevens: Scheepsbouwgegevens
Temperatuur: B
Humidity: B
Trilling: A
EMC: A
Enclosure: Required protection according to the Rules shall be provided upon installation on board
Nominale isolatiespanning: 60 V AC/DC (voeding, ingang/uitgang)
Testspanning: 1,5 kV AC (50 Hz, 60 s)
Flexibele draaddoorsnede (2 geleiders van dezelfde doorsnede): 0,25 mm² ... 0,34 mm² (TWIN-adereindhuls zonder kunststof huls);0,5 mm² ... 1,5 mm² (TWIN-adereindhuls met kunststof huls)
Bedrijfsspanning/uitgangsbelasting: ≤ 450 Ω (20 mA);≤ 375 Ω (24 mA)
UKCA ex (UKEX): UKCA ex (UKEX)
CCC / China-ex: CCC / China-ex
Aantal uitgangen: 2
Nominale voedingsspanning: 24 V DC - 20 % ... +25 %
Galvanische scheiding: Galvanische scheiding
Temperatuurcoëfficiënt maximaal: < 0,01 %/K.
Gegevenscommunicatie (bypass): Gegevenscommunicatie (bypass)
HART-functie: HARDE transparantie
Springrespons (10-90%): < 1,3 ms (bij sprong 4 mA ... 20 mA)
Transmissiefout maximaal: < 0,1% (van eindwaarde 20 mA)
Opgenomen vermogen: ≤ 2,4 W
Stroom ingangssignaal: 4 mA - 20 mA
Voeding transmittenspanning: > 16 V (20 mA)
Stroom uitgangsignaal: 4 mA - 20 mA (actief)
Uitgangsgedrag bij storing: < 3,6 mA (bij kabelbreuk bij ingang (na NE 43));> 22,5 mA (bij kabelkortsluiting bij ingang (na NE 43))
Onder- / overbelastingssignaalbereik: 0 mA ... 24 mA
Diepte NS 35/7,5: 114,5 mm (opgedrukt op draagrail NS 35/7,5 conform en 60715)
Aantal ingangen: 2
Ex-installatie (EPL): GC;Div. 2
Safety Integrity Level (SIL, IEC 61508): Safety Integrity Level (SIL, IEC 61508)
Gedrag signaaloverdracht: In = uit
Signaal: Stroomsterkte: Signaal: Stroomsterkte
Transmissiefout typisch: < 0,05% (van eindwaarde 20 mA)
Hoogtebereik (≤ 2000 m): Hoogtebereik (≤ 2000 m)
Hoogtebereik (≤ 3000 m): Hoogtebereik (≤ 3000 m)
Hoogte bereik: > 4000 m ... 5000 m
Hoogtebereik (≤ 4000 m): Hoogtebereik (≤ 4000 m)
Hoogtebereik (≤ 5000 m): Hoogtebereik (≤ 5000 m)
Prestatieniveau (ISO 13849): Prestatieniveau (ISO 13849)
Galvanische scheiding ingang/uitgang, voeding IEC/en 61010-1: Galvanische scheiding ingang/uitgang, voeding IEC/en 61010-1
Galvanische scheiding uitgang 1/uitgang 2/ voeding: Galvanische scheiding uitgang 1/uitgang 2/ voeding

Type: MACX MCR-SL-RPSS-2I-2I-SP

Soortnaam: Scheidingsversterker

Afm.: (l x b x h) 113.7 x 12.5 x 107.9 mm

Aansluiting: Push-In-veeraansluiting

Uitgangssignaal (stroomsterkte): 4 mA ... 20 mA (aktiv)

Ingangssignaal (stroomsterkte): 4 mA ... 20 mA

Inhoud: 1 stuk(s)

Breedte: 12.5 mm

Hoogte: 107.9 mm

: 113.7 mm

Max. omgevingstemperatuur: 49 °C

Min. omgevingstemperatuur: -40 °C

Voedingsspanning: 24 V/DC

Voedingsspanning U(B): 19.2 V DC ... 30 V DC

Doorsnede flexibel (max.): 2.5 mm²

Doorsnede massief (max.): 2.5 mm²

Doorsnede flexibel (min.): 0.2 mm²

Doorsnede massief (min.): 0.2 mm²

Diepte: 113.7 mm

: IP20

UKCA: Ja

Documenten en downloads

Datablad

Datablad 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 Scheidingsversterker 1 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579804 Phoenix Contact MACX MCR-SL-RPSS-2I-2I-SP 2904090 Scheidingsversterker 1 stuk(s)

Omschrijving

2-kanaals voedingsscheidingsversterker voor de werking van 2-draads meetomvormers, ingang: 4 ... 20 mA (voeding), uitgang: 4 ... 20 mA (actief), tweerichtingsoverdracht van digitaal HART-transparant, push-in-aansluiting, SIL, PL.
