Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-module 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

Een groen DIN-railmodule met meerdere schroefklemmen voor elektrische aansluitingen, gebruikt in industriële besturingssystemen.

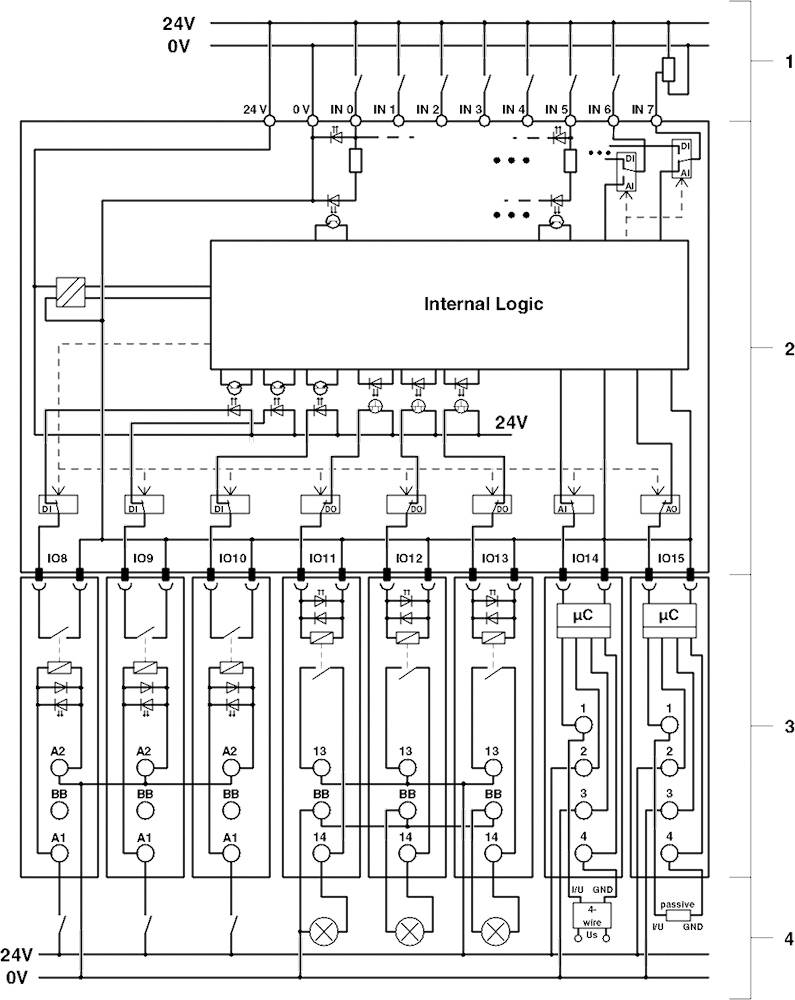

Schakelschema van een elektronisch apparaat met interne logica en meerdere aansluitingen. Voeding: 24V. Toont stroomcircuit en componenten.

Principeschema van een elektronische besturingseenheid met gelabelde ingangen en uitgangen, toont de interne logica en stroomkringen bij 24V.

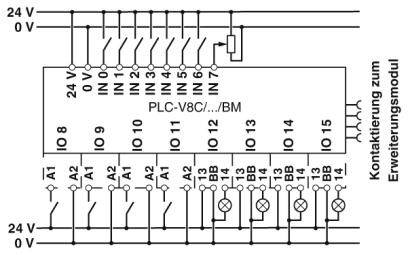

Schakelschema van een relaismodule met ingangen (IN0 tot IN7) en uitgangen (IO8 tot IO15), met voedingsspanningen van 24 V en 0 V weergegeven.

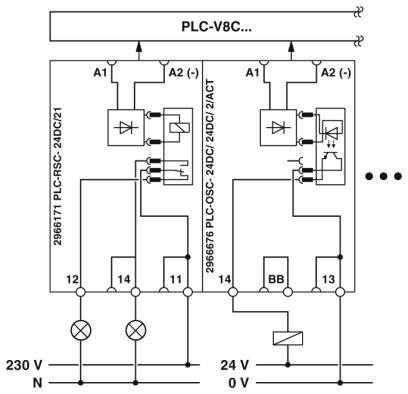

'Schakelschema van een PLC-V8C-module met twee relais: A1 en A2 tonen in- en uitgangen. Onderaan 230 V en 24 V stroomvoorzieningen gemarkeerd.'

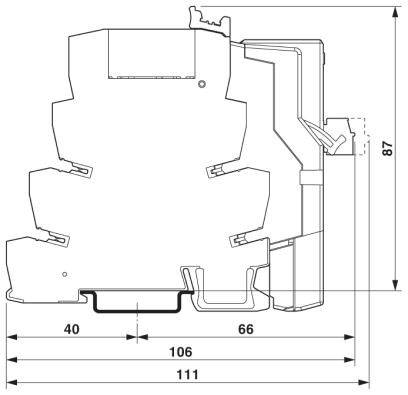

Technische tekening van een onderdeel in doorsnede met afmetingen: breedte 106 mm, diepte 40 mm, hoogte 87 mm.

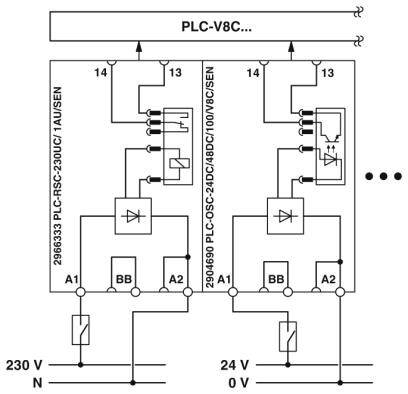

Schakelschema van een PLC-systeem met twee relaismodules. Toont aansluitingen voor 230V en 24V stroomkringen, inclusief pinnen en labels.

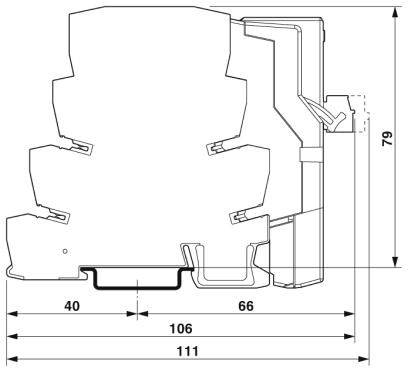

Doorsnede van een technische tekening met afmetingen: breedte 111 mm, hoogte 79 mm, verdere onderdelen bij 40 mm, 66 mm en 106 mm.

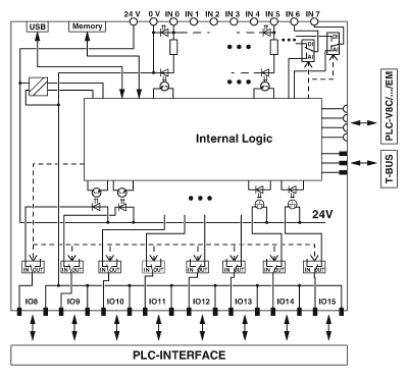

Schakelschema van een PLC-interface met interne logica en aansluitingen. Toont de stroomvoorziening, I/O-poorten en busverbindingen.

1/9

Afbeelding vergelijkbaar

Datasheet (PDF)

Leverbaar di. 27 okt.

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 181,81 / Stuk)

€ 181,81

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschrijving van de ingang: EN 61131-2 type 3
Aantal ingangen: 8 (2 als analoge configureerbaar)
Veiligheidsschakeling: beveiliging tegen verkeerde polariteit
Kleur: grijs
Statusweergave: LED groen
Ingangsspanningsbereik: 0 V ... 10 V
Ingangsweerstand:> 3,5 kΩ
Stroomverbruik typisch: 4 mA
Aantal uitgangen: ≤ 8
Real-time klok Nauwkeurigheid: ±2 s/d
Real-time klok buffertijd: 96 h (condensator)
Inbouwpositie: willekeurig
Montageaanwijzing: insteekbaar op 8 x PLC-INTERFACE-klemmen
Striplengte: 9 mm
Aantal aansluitingen: 1
Aderdoorsnede star: 0,14 mm² ... 1,5 mm²
Aderdoorsnede flexibel: 0,14 mm² ... 1,5 mm²
Aderdoorsnede AWG: 26 ... 16
Nominale isolatiespanning: 50 V
Toegekende stootspanning: 0,8 kV
Verontreinigingsgraad: 2
Overspanningscategorie: III

Soortnaam: I/O-module

Type: PLC-V8C/PT-24DC/BM2

Aantal analoge ingangen (max.): 2

Aantal digitale ingangen (max.): 8

Aantal ingangen (max.): 8

Aantal uitgangen (max.): 48

Aansluitbare Inline-klemmen: 8

Aantal ingangen: 8 x

Aantal uitgangen: 8 x

Min. voedingsspanning: 19.2 V/DC

Voedingsspanning: 19.2 - 26.4 V/DC

Max. voedingsspanning: 26.4 V/DC

Voedingsspanning: 24 V/DC

Hoogte: 111 mm

: 87 mm

Breedte: 50 mm

: IP20

Afm.: (l x b x h) 87 x 50 x 111 mm

Aansluittechniek: Push-in-aansluiting

Aansluiting: Push-in-aansluiting

Stroomverbruik (max.): 4 mA

Fabrikantnr.: 2907446

Max. omgevingstemperatuur: +50 °C

Min. omgevingstemperatuur: -20 °C

Logicaspanning UL: 24 V/DC

UKCA: Ja

Documenten en downloads

Datablad

Datablad 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-module 24 V/DC

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 I/O-module 24 V/DC

Omschrijving

PLC logic basis logicamodule, 2e generatie, met 16 I/Os, insteekbaar op 8 digitale of analoge PLC-INTERFACE-klemmen, uitbreidbaar tot 48 I/Os, real-time klok, Micro-USB-bus, opname voor geheugenmodule en Bluetooth-adapter, push-in-aansluiting
