Name: Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundantiemodule
Brand: Phoenix Contact
SKU: 2137230
Availability: BackOrder

Een zilveren schakelvoeding met ventilatierooster, aansluitklemmen en controlelampjes aan de voorzijde, industrieel ontwerp.

Schakelschema toont stroomcircuit met analoge besturing, OVP en aansluitingen naar in- en uitgang. Maximaal 30 V AC/DC, 100 mA.

Schakelsymbool voor een elektronische schakeling met analoge besturing en overbelastingsbeveiliging, geschikt voor ≤30 V AC/DC, 100 mA.

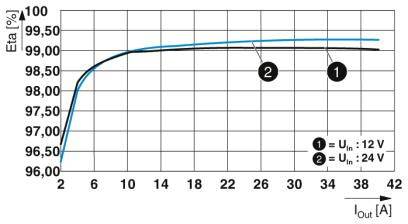

Diagram toont rendementscurve (Eta) voor twee spanningen (Un = 12V, Un = 24V) ten opzichte van uitgangsstroom (Iout) in ampère. Efficiëntie stijgt bij lage stroomsterkte en stabiliseert zich.

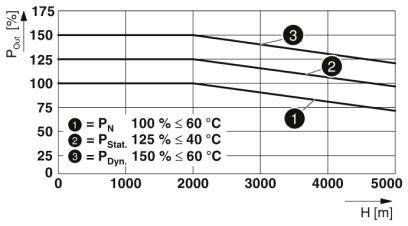

Diagram toont de druk 'P QM [%]' tegen hoogte 'H [m]'. Drie curves tonen de eisen aan 'P N', 'P Stat.' en 'P Dyn.' bij verschillende temperaturen.

DIN-railmodule met ingangs- en uitgangsklemmen. Labels en LED-indicatoren voor status. Afmetingen: 32 mm x 130 mm.

Technische tekening van een rechthoekig object met afmetingen: 131 breedte, 130 hoogte, 80 hoogte links, 45 breedte onder, 125 en 122 binnenliggend.

1/7

Afbeelding vergelijkbaar

Datasheet (PDF)

EAN:

Fabrikantnummer:

Artikelnummer:

Leverbaar wo. 18 nov.

Aantal

Stuk(s)

Totaal (€ 149,99 / Stuk)

€ 149,99

incl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Breedte bij alternatieve montage: 122 mm
Hoogte bij alternatieve montage: 130 mm
Diepte bij alternatieve montage: 35 mm
Beschermingsklasse: IP20
Omgevingstemperatuur (bedrijf): -40 tot 70°C (> 60°C derating: 2,5%/K)
Max. toegest. luchtvochtigheid (bedrijf): ≤ 100% (bij 25°C, geen condensatie)
Klimaatklasse: 3K3 (conform EN 60721)
Verontreinigingsgraad: 2
Opstelhoogte: ≤ 5000 m (> 2000 m, let op derating)

Soortnaam: Redundantiemodule

Ingangsspanning (max.): 26 V/DC

Ingangsspanning (min.): 8 V/DC

Uitgangsspanning (max.): 26 V/DC

Uitgangsspanning (min.): 8 V/DC

Afm.: (b x h x d) 32 x 130 x 125 mm

Uitgangsstroom: 40 A

Ingangsstroom: 40 A

Gewicht: 0.4 kg

Breedte: 32 mm

Hoogte: 130 mm

Diepte: 125 mm

Type: QUINT4-S-ORING/12-24DC/1X40/+

UKCA: n.v.t.

Documenten en downloads

Datablad

Datablad 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundantiemodule

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2137230 Phoenix Contact QUINT4-S-ORING/12-24DC/1X40/+ 2907753 Redundantiemodule

Omschrijving

Doorlopende redundantie tot aan de verbruiker. Permanente bewaking van ingangsspanning en ontkoppeltraject. Energie besparen door ontkoppeling met MOSFET. Bescherming tegen overspanningen bij uitgang van meer dan 30 V DC.
