Name: Phoenix Contact REL-PR3-125DC/3X21 Relais 125 V/DC 16 A 3x wisselcontact 50 stuk(s) Piece
Brand: Phoenix Contact
SKU: 2225760
Availability: InStock

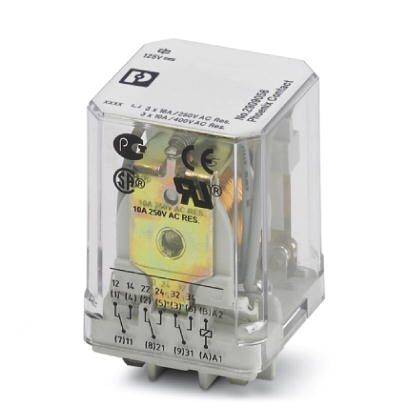

Een doorschijnende elektrische relais met meerdere aansluitingen, waarop technische specificaties zoals '10A 250V AC' zichtbaar zijn.

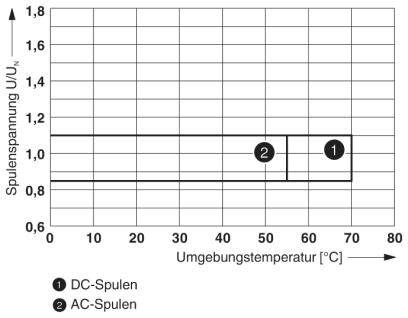

Diagram toont spoelspanning tegen omgevingstemperatuur. Lijn 1 (DC-spoelen) van 0°C tot 70°C. Lijn 2 (AC-spoelen) van 40°C tot 60°C.

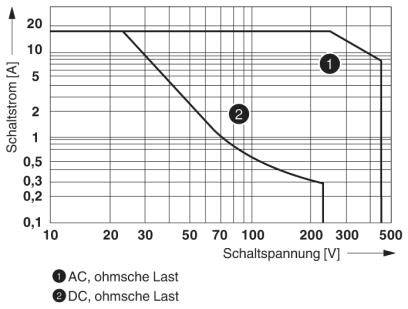

Diagram toont een vergelijking van het schakelstroomgebied bij AC en DC ohmse belasting met schakelspanning van 10 tot 500 V.

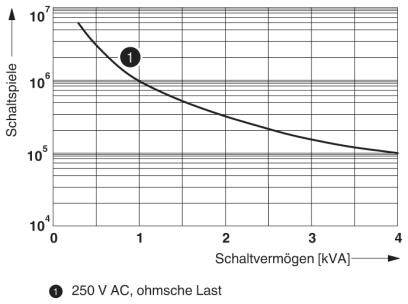

Diagram toont de relatie tussen schakelcycli en schakelvermogen in kVA voor 250 V AC, ohmse belasting. Lijn daalt van 10^7 tot 10^3.

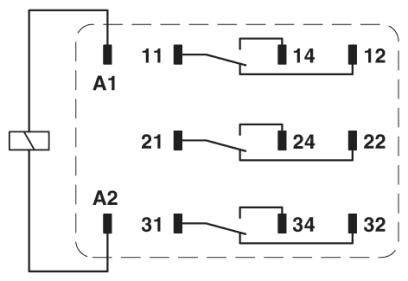

Diagram van een schema met drie schakelingen: 11-14, 21-24 en 31-34, elk verbonden met aansluitingen A1 en A2.

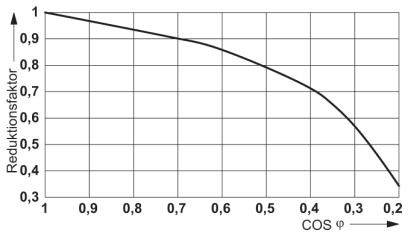

Diagram toont reductiefactor tegen COS φ. Curve daalt van 1 bij 0,9 COS φ naar 0,3 bij 0,2 COS φ.

1/6

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relais

Nominale spanning spoel

125 V/DC

Contactsoort

3x wisselcontact

Schakelspanning (max.)

440 V/AC

Datasheet (PDF)

Leverbaar vr. 16 okt.

73 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 50 stuk(s))

Set(s)

Totaal (€ 643,80 / Stuk)

€ 643,80

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Beschermingsklasse: RT I
Typische ingangsstroom bij UN: 11 mA
Schakelspanning: min. 10 V (bij 24 mA)
Schakelstroom: min. 10 mA (bij 24 V)
Inschakelstroom maximaal: 50 A (20 ms. No-contact)
Uitschakel vermogen (ohmse belasting) maximaal:
384 W (bij 24 V DC)
108 W (bij 60 V DC)
52 W (bij 110 V DC)
70 W (bij 220 V DC)
Toegekende stootspanning: 4 kV
Isolatie: basisisolatie
Verontreinigingsgraad: 3
Overspanningscategorie: III

: Piece

Soortnaam: Relais

Type: REL-PR3-125DC/3X21

Nominale spanning spoel: 125 V/DC

: 3x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 440 V/AC

Schakelstroom (max.): 16 A

Max. schakelvermogen: 384 W

Aansluiting: Steekaansluiting

Isolatiespanning: 250 V/AC

Response-tijd: 20 ms

Afvalvertraging: 15 ms

Mechanische levensduur: 10⁷ schakelcycli

Bijzonderheden: Opsteekbaar

Min. temperatuur: -40 °C

Max. temperatuur: +70 °C

Breedte: 38.6 mm

Hoogte: 36.1 mm

Diepte: 45.5 mm

Afm.: (b x h x d) 38.6 x 36.1 x 45.5 mm

Inhoud: 50 stuk(s)

Conform RoHS: Ja

UKCA: Ja
