Name: Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A
Brand: Phoenix Contact
SKU: 2225729
Availability: InStock

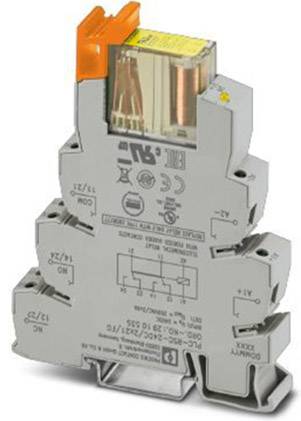

Een grijs relaismodule met transparante afdekingen en metalen componenten, geschikt voor industriële besturingssystemen.

'Schakelschema: Boven, wisselschakelaar met contacten 11, 12, 21, 22, 14, 24. Onder, elektrische schakeling met dioden en weerstand.'

'Diagram van een elektrisch relais: Bovenaan aansluitingen 22, 24, 12, 14; onderaan A2-, A1+. Diodes en weerstand tussengevoegd.'

Diagram toont de grensbelastbaarheidsstroom per contact, afhankelijk van de omgevingstemperatuur. Vanaf 50 °C daalt deze lineair van 6A.

Diagram toont spoelspanning U/UN in verhouding tot de omgevingstemperatuur (20-65°C). Lijn A begint bij 1,2 en daalt; lijn B stijgt van 0,9.

1/5

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule (modulair)

Contactsoort

2x wisselcontact

Nominale spanning

24 V/DC

Schakelspanning (max.)

250 V DC/AC

Datasheet (PDF)

Leverbaar di. 13 okt.

42 Stuk(s)

Aantal (Stuk(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal

Stuk(s)

Totaal (€ 41,31 / Stuk)

€ 41,31

excl. btw

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Vermogensverlies bij nominale voorwaarde: van 0,72 W
Schakelspanning maximaal: 250 V AC/DC
Schakelspanning: min. 15 V AC/DC
Schakelstroom: min. 10 mA
Inschakelstroom maximaal: 6 A
Uitschakel vermogen (ohmse belasting) maximaal:
144 W (bij 24 V DC)
288 W (bij 48 V DC)
88 W (bij 110 V DC)
110 W (bij 220 V DC)
1500 VA (bij 250 V AC)
Schakelvermogen:
2 A (bij 24 V, DC13)
3 A (bij 230 V, AC15)
Inbouwpositie: willekeurig
Montageaanwijzing: aanrijgbaar zonder afstand
Isoleerlengte: 8 mm
Aderdoorsnede star: 0,14 mm² ... 1,5 mm²
Aderdoorsnede flexibel: 0,14 mm² ... 1,5 mm²
Aderdoorsnede AWG: 26 ... 16 (stijf)
Nominale isolatiespanning: 250 V
Toegekende stootspanning: 6 kV
Isolatie: veilige scheiding
Overspanningscategorie: III

: Piece

Soortnaam: Relaismodule (modulair)

Type: RIF-1-RPT-LDP-24DC/2X21/FG

Aansluiting: Push-In-klem

Kleur (specifiek): Meerdere kleuren

Bedrijfsspanning (max.): 24 V/DC

Response-tijd: 10 ms

Afvalvertraging: 10 ms

: 2x wisselcontact

Contactmateriaal: AgNi

Nominale spanning: 24 V/DC

Schakelspanning (max.): 250 V DC/AC

Schakelstroom (max.): 6 A

Max. schakelvermogen: 1500 VA

Mechanische levensduur: 10⁷ schakelcycli

Spoelvermogen: 0.72 W

Bijzonderheden: Met LED

: IP20

Max. temperatuur: +50 °C

Min. temperatuur: -20 °C

: 70 mm

Breedte: 16 mm

Hoogte: 93 mm

Afm.: (l x b x h) 70 x 16 x 93 mm

Inhoud: 1 stuk(s)

Gewicht: 71.5 g

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Schakelstroom (max.)

Soortnaam

Nominale spanning

Verpakkingswijze

Contactsoort

Phoenix Contact DEK-REL- 5/I/1 Relaismodule (modulair) Nominale spanning: 5 V DC/AC Schakelstroom (max.): 3 A 1x NO Piece 1 stuk(s)

Artikelnummer:2225813

Leverbaar di. 13 okt.

8 Stuk(s)Conrad Electronic

250 V/AC

3 A

Relaismodule (modulair)

5 V DC/AC

Piece

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 37,18^*

Phoenix Contact EMG 17-REL/SG-B 24/21/M Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:2225814

Leverbaar di. 13 okt.

6 Stuk(s)Conrad Electronic

250 V DC/AC

6 A

Relaismodule (modulair)

24 V/DC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Phoenix Contact PLC-RPT- 12DC/ 1IC/ACT Relaismodule (modulair) Nominale spanning: 12 V/DC Schakelstroom (max.): 6 A 1x NO Piece 1 stuk(s)

Artikelnummer:2209100

Leverbaar vr. 16 okt.

20 Stuk(s)Conrad Electronic

250 V DC/AC

6 A

Relaismodule (modulair)

12 V/DC

Piece

1x NO

Stuk(s)

Min.: 1

Meervoud: 1

€ 24,79^*

Phoenix Contact PLC-RPT- 24DC/ 1/MS/ACT Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x NO Piece 1 stuk(s)

Artikelnummer:2225771

Leverbaar vr. 16 okt.

61 Stuk(s)Conrad Electronic

250 V DC/AC

6 A

Relaismodule (modulair)

24 V/DC

Piece

1x NO

Stuk(s)

Min.: 10

Meervoud: 10

€ 15,91^*

Phoenix Contact PLC-RPT- 24DC/ 1ICT/ACT Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x NO Piece 1 stuk(s)

Artikelnummer:2209098

Leverbaar vr. 16 okt.

73 Stuk(s)Conrad Electronic

250 V DC/AC

6 A

Relaismodule (modulair)

24 V/DC

Piece

1x NO

Stuk(s)

Min.: 10

Meervoud: 10

€ 26,44^*

Phoenix Contact PLC-RPT- 24DC/21/MS Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 1x wisselcontact 1 stuk(s)

Artikelnummer:2225768

Leverbaar di. 13 okt.

29 Stuk(s)Conrad Electronic

250 V DC/AC

6 A

Relaismodule (modulair)

24 V/DC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 17,35^*

Phoenix Contact PLC-RPT- 24DC/21AU/MS Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 50 mA 1x wisselcontact 1 stuk(s)

Artikelnummer:2225770

Leverbaar vr. 16 okt.

27 Stuk(s)Conrad Electronic

30 V/AC

50 mA

Relaismodule (modulair)

24 V/DC

1x wisselcontact

Stuk(s)

Min.: 10

Meervoud: 10

€ 18,17^*

Phoenix Contact PLC-RPT- 24UC/21-21/RW Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:2225417

Leverbaar di. 13 okt.

20 Stuk(s)Conrad Electronic

250 V DC/AC

6 A

Relaismodule (modulair)

24 V/DC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 51,23^*

Phoenix Contact PLC-RPT- 24UC/21/MS Relaismodule (modulair) Nominale spanning: 24 V DC/AC Schakelstroom (max.): 6 A 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:2225769

Leverbaar di. 13 okt.

2 Stuk(s)Conrad Electronic

250 V DC/AC

6 A

Relaismodule (modulair)

24 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 26,44^*

Phoenix Contact PLC-RPT- 24UC/21HC/RW Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 10 A 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:2209947

Leverbaar vr. 16 okt.

1 Stuk(s)Conrad Electronic

250 V DC/AC

10 A

Relaismodule (modulair)

24 V/DC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 74,37^*

Documenten en downloads

Datablad

Datablad 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 2225729 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21/FG Relaismodule (modulair) Nominale spanning: 24 V/DC Schakelstroom (max.): 6 A

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: relaissokkel, veiligheidsrelais met gedwongen geleide contacten conform DIN EN 50205, insteekbare indicatie-/ontstoringsmodule en bevestigingsbeugel, contact uitvoering: 2 wisselaars, ingangsspanning: 24 V DC
