Name: Phoenix Contact RIF-1-RPT-LV-24AC/1X21 Relaismodule 1x wisselcontact Piece 10 stuk(s)
Brand: Phoenix Contact
SKU: 3579688
Availability: InStock

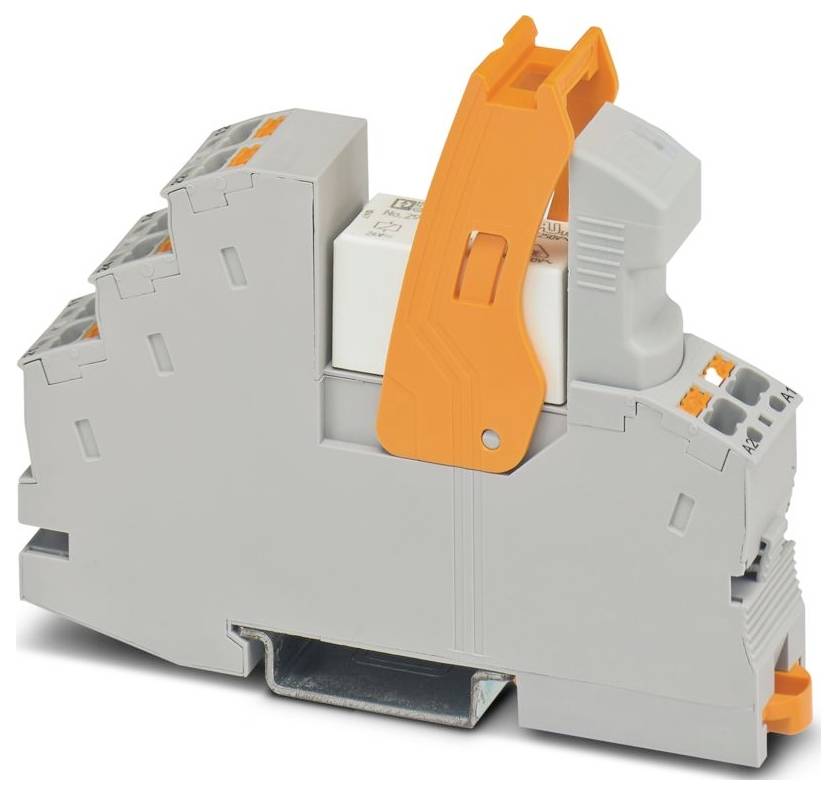

Een grijze industriële klemmenblok met een oranje hendel, gebruikt voor elektrische aansluitingen, van opzij op een witte achtergrond weergegeven.

Afbeelding vergelijkbaar

Verpakkingswijze

Piece

Soortnaam

Relaismodule

Contactsoort

1x wisselcontact

Schakelspanning (max.)

250 V DC/AC

Type

RIF-1-RPT-LV-24AC/1X21

Datasheet (PDF)

Leverbaar vr. 16 okt.

51 Set(s)

Aantal (Set(s))

Besparing

Verpakkingsprijs (excl. btw)

Staffelprijzen zijn afhankelijk van de verkoper

Besparing € 0,00

Aantal (Verpakkingsgrootte 10 stuk(s))

Set(s)

Totaal (€ 90,90 / Stuk)

€ 90,90

excl. btw

Gratis verzending*

Incl. 14 dagen retourrecht

Juridisch probleem melden

Technische specificaties

Productfamilie: RIFLINE compleet
Type aansluiting: Push-in-aansluiting
Kabeldoorsnede soepel: 0,14 mm² ... 1,5 mm²;0,14 mm² ... 1,5 mm² (adereindhuls met kunststof huls);0,14 mm² ... 1 mm² (adereindhuls met kunststof huls, twee geleiders op dubbele klem)
Kabeldoorsnede stijf: 0,14 mm² ... 1,5 mm²
Kabeldoorsnede AWG: 26- 16 (star);26 ... 16 (flexibel)
Breedte: 16 mm
Hoogte 96 mm
Diepte: 75 mm
Kleur: Grijs (RAL 7042)
Omgevingsomstandigheden: Omgevingsomstandigheden
Omgevingstemperatuur (bedrijf): -40 °C- 50 °C
Omgevingstemperatuur (opslag/transport): -40 °C... 85 °C
Normen/bepalingen: IEC 60947-5-1
Montagemethode: Montagemethode
Isolatie-eigenschappen: Isolatie-eigenschappen
Overspanningscategorie: III
Verontreinigingsgraad: 2
Isoleerlengte: 8 mm
Inbouwpositie: willekeurig
Opmerking over het gebruik: Jumper FBS 2-6... Voor de invoerzijde (A2) en jumper FBS-2-8... Voor de uitgangszijde (11/21)
Identificatie: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maximaal verliesvermogen bij nominale voorwaarde: 0,79 W.
Diameter: 3,2 mm
Bedrijfsmodus: 100% ED
Ingangsspanningsbereik: 19,2 V AC ... 27,6 V AC (20 °C)
De afmetingen van het artikel: De afmetingen van het artikel
Montage-instructie: koppelbaar zonder afstand
Beveiligingsschakeling: varistor
Verontreinigende gastest: Test van het schadelijke gas
Schakelspanning: maximaal 250 V AC/DC
Toepassing: Universeel
Boorgat: Boorgat
Inschakelstroom maximaal 25 A (20 ms, NO-contact)
Isolatie: Veilige scheiding tussen ingang en uitgang;isolatie van basis tussen de wisselcontacten
Gegevensonderhoudstand: Stand voor gegevenspzorg
Datum laatste onderhoud gegevens: 20.01.2026
NOMINALE INGANGSSPANNING UN: 24 V AC
Ingangsspanningsbereik ten opzichte van VN: Zie diagram
Typische ingangsstroom bij UN: 33 mA
Bedrijfsspanningsaanduiding: LED geel
Contactuitvoering: 1 wisselaar.
Grensstroom: 10 A (zie diagram)
Brandbaarheidsklasse conform UL 94 (behuizing): V2 (behuizing)
Nominale isolatiespanning: 250 V AC
Nominale stootspanning: 6 kV (ingang/uitgang);4 kV (tussen de omvormers)
Beschermingsklasse (relaisvoet): IP20 (relaisvoet)
Beschermingsklasse (relais): RT III (relais)
Schakelen: Schakelen
Levensduur mechanisch: Ca. 107 schakelcycli
Testspanning (wikkeling/contact): 4 kVeff (50 Hz, 1 min., wikkeling/contact)
Bekrachtigingszijde: Bekrachtigingszijde
Schakelgedrag van de aandrijving: monostabiel
Aandrijving (polariteit): Gevoerd
Responstijd typisch: 3 ms ... 12 ms
Soort schakelcontact: enkelvoudig contact
Contactmateriaal: AgNi
Schakelspanning minimaal: 12 V (10 mA)
Schakelstroom minimaal: 10 mA (12 V)
UITSCHAKELVERMOGEN (OHMSE BELASTING) MAXIMAAL: 240 W (24 V DC);58 W (48 V DC);48 W (60 V DC);50 W (110 V DC);80 W (220 V DC);2500 VA (250 V AC)
Levensduur elektrisch: Zie diagram
Netfrequentie 50/60 Hz
Terugvaltijdbereik typisch: 3 ms ... 20 ms.
Spoelspanning: 24 V/AC
Gebruikscategorie CB-regeling (IEC 60947-5-1): AC15, 1,5 A/240 V (NO-contact);AC15, 3 A/250 V (NC-contact);DC13, 2 A/24 V (NC-contact);DC13, 0,2 A/250 V (NO-contact)

: Piece

Soortnaam: Relaismodule

Type: RIF-1-RPT-LV-24AC/1X21

Aansluiting: Push-In-veeraansluiting

Bedrijfsspanning (min.): 19.2 V/AC

Bedrijfsspanning (max.): 27.6 V/AC

Response-tijd: 3 ms

Afvalvertraging: 3 ms

: 1x wisselcontact

Contactmateriaal: AgNi

Schakelspanning (max.): 250 V DC/AC

Max. schakelvermogen: 2500 VA

Bijzonderheden: Met houderbeugel

: IP20

Max. temperatuur: 85 °C

Min. temperatuur: -40 °C

Diepte: 75 mm

Breedte: 16 mm

Hoogte: 96 mm

Afm.: (b x h x d) 16 x 96 x 75 mm

Inhoud: 10 stuk(s)

UKCA: Ja

Varianten(Alle gegevens zijn excl. btw en excl verzendkosten)

Schakelspanning (max.)

Verpakkingswijze

Contactsoort

Phoenix Contact PLC-RPT- 12DC/21/MS Relaismodule 1x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580332

Leverbaar vr. 16 okt.

9 Stuk(s)Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,00^*

Phoenix Contact PLC-RPT- 24DC/21-21AU/MS Relaismodule 2x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580284

Leverbaar vr. 16 okt.

29 Set(s)Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 161,15^*

Phoenix Contact PLC-RPT- 24DC/21HC/MS Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3580297

Leverbaar vr. 16 okt.

26 Set(s)Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 24UC/21-21/MS Relaismodule 2x wisselcontact 10 stuk(s)

Artikelnummer:3580263

Leverbaar vr. 16 okt.

12 Set(s)Conrad Electronic

250 V DC/AC

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 190,07^*

Phoenix Contact PLC-RPT- 48DC/21HC Relaismodule 1x wisselcontact 10 stuk(s)

Artikelnummer:3579632

Leverbaar vr. 16 okt.

58 Set(s)Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 152,88^*

Phoenix Contact PLC-RPT- 5DC/21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3564485

Leverbaar vr. 16 okt.

124 Set(s)Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 140,49^*

Phoenix Contact EMG 17-REL/KSR- 48/21-21-LC AU Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580328

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 71,07^*

Phoenix Contact EMG 17-REL/SG-B 48/21/P Relaismodule 1x wisselcontact Piece 10 stuk(s)

Artikelnummer:3580337

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 582,64^*

Phoenix Contact EMG 25-REL/KSR-230/2X21AU/SO46 Relaismodule 2x wisselcontact Piece 1 stuk(s)

Artikelnummer:3580351

Niet beschikbaar

Conrad Electronic

250 V DC/AC

Piece

2x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 103,30^*

Phoenix Contact PLC-RPT- 12DC/21AU/MS Relaismodule 1x wisselcontact 1 stuk(s)

Artikelnummer:3580121

Niet beschikbaar

Conrad Electronic

250 V DC/AC

1x wisselcontact

Stuk(s)

Min.: 1

Meervoud: 1

€ 19,83^*

Documenten en downloads

Datablad

Datablad 3579688 Phoenix Contact RIF-1-RPT-LV-24AC/1X21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Gebruiksaanwijzingen en veiligheidsinformatie

Gebruiksaanwijzingen en veiligheidsinformatie 3579688 Phoenix Contact RIF-1-RPT-LV-24AC/1X21 Relaismodule 1x wisselcontact Piece 10 stuk(s)

Omschrijving

Voorgemonteerde relaismodule met push-in-aansluiting, bestaande uit: Relaishouder, vermogenscontacrelais, insteekbare display-/ontstoringsmodule en bevestigingsbeugel. Contactuitvoering: 1 wisselaar. Ingangsspanning: 24 V/AC
